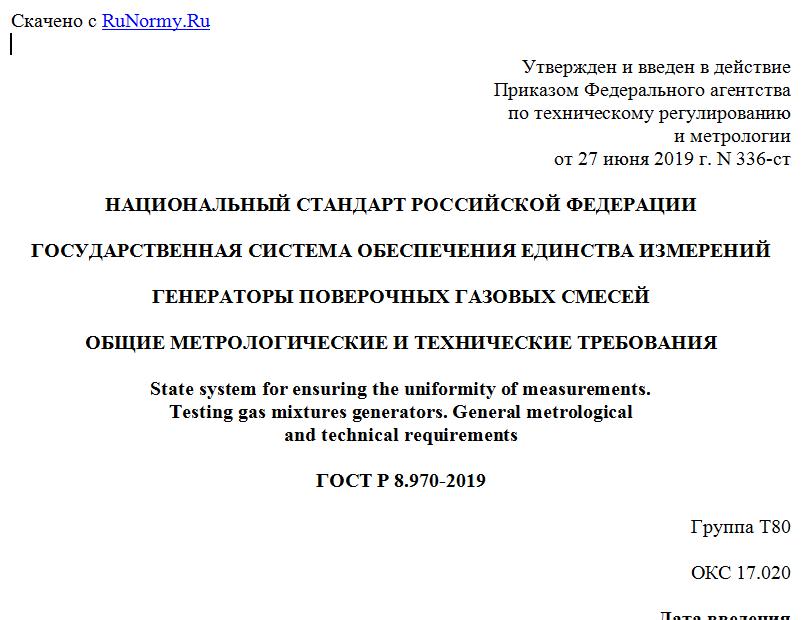

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 27 июня 2019 г. N 336-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГЕНЕРАТОРЫ ПОВЕРОЧНЫХ ГАЗОВЫХ СМЕСЕЙ
ОБЩИЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
State system for ensuring the uniformity of measurements.
Testing gas mixtures generators. General metrological
and technical requirements
ГОСТ Р 8.970-2019
Группа Т80
ОКС 17.020
Дата введения
1 февраля 2020 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", подкомитетом ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 июня 2019 г. N 336-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на генераторы поверочных газовых смесей (далее - генераторы) разбавительного и термодиффузионного типа, а также на генераторы комбинированные в части разбавительных и термодиффузионных каналов, являющиеся вторичными эталонами или рабочими эталонами 1, 2-го разрядов в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах <1> и предназначенные для воспроизведения и передачи единиц объемной (молярной) доли и (или) массовой концентрации компонентов <2> в газовых смесях, и устанавливает общие метрологические и технические требования к ним.
--------------------------------
<1> Утверждена Приказом Росстандарта (информация размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет).
<2> Значения массовой концентрации могут быть определены путем пересчета значения объемной (молярной) доли компонента с использованием справочных данных.
Настоящий стандарт не распространяется на генераторы комбинированные в части фотометрических каналов и каналов титрования в газовой фазе.
Настоящий стандарт распространяется на генераторы, применяемые в сфере государственного регулирования обеспечения единства измерений.
Генераторы поверочных газовых смесей не предназначены для приготовления взрывоопасных газовых смесей.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 8.776 Государственная система обеспечения единства измерений. Стандартные образцы состава газовых смесей. Общие метрологические и технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по [1], [2], а также следующие термины с соответствующими определениями:
3.1.1 генератор поверочных газовых смесей разбавительного типа: Генератор, предназначенный для приготовления бинарных газовых смесей путем смешения исходного газа и газа-разбавителя, расход которых задается и измеряется с помощью регуляторов массового расхода газов.
3.1.2 генератор поверочных газовых смесей термодиффузионного типа: Генератор, предназначенный для приготовления бинарных газовых смесей путем смешения газа-разбавителя и исходного газа, получаемого от источника микропотока газов и паров, устанавливаемого в термостат генератора.
3.1.3 генератор поверочных газовых смесей комбинированный: Генератор, предназначенный для приготовления бинарных газовых смесей, газовая схема которого включает каналы различного принципа действия: в том числе разбавительные, термодиффузионные, фотометрические и каналы титрования в газовой фазе.
3.1.4 источник микропотока газов и паров: Мера, хранящая и воспроизводящая единицу массовой концентрации компонента в газовых смесях при использовании в генераторах поверочных газовых смесей, представляющая собой сосуд с проницаемыми стенками, заполненный чистым веществом (жидкостью, твердым веществом или сжиженным газом).
3.1.5 исходный газ: Газ или бинарная газовая смесь, содержащая целевой компонент, по которому нормированы метрологические характеристики.
3.1.6 номенклатура ИЮПАК: Система наименований химических соединений Международного союза теоретической и прикладной химии.
3.1.7 постоянный газ: Кислород, азот, водород, метан, оксид и диоксид углерода.
3.2 В настоящем стандарте применены следующие сокращения:
ГС - газовая смесь;
ГПС - Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ИМ - источник микропотока газов и паров;
НКПР - нижний концентрационный предел распространения пламени;
ПО - программное обеспечение;
СИ - средство измерений;
СО - стандартный образец утвержденного типа;
ТД - техническая документация.
Примечание - К ТД изготовителя на генераторы согласно настоящему стандарту относятся: технические условия (для генераторов отечественного производства), руководство по эксплуатации и паспорт.
4 Общие положения
4.1 Передача единиц объемной (молярной) доли и массовой концентрации компонентов осуществляется от Государственного первичного эталона единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2016 генераторам поверочных газовых смесей в соответствии с ГПС.
4.2 Генераторы термодиффузионного типа и генераторы комбинированные в части термодиффузионных каналов применяются в комплекте с ИМ, являющимися мерами 0-го или 1-го разряда в соответствии с ГПС согласно таблице 1, прошедшими испытания в целях утверждения типа СИ и зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, имеющими действующие свидетельства о поверке и паспорта.
Таблица 1
