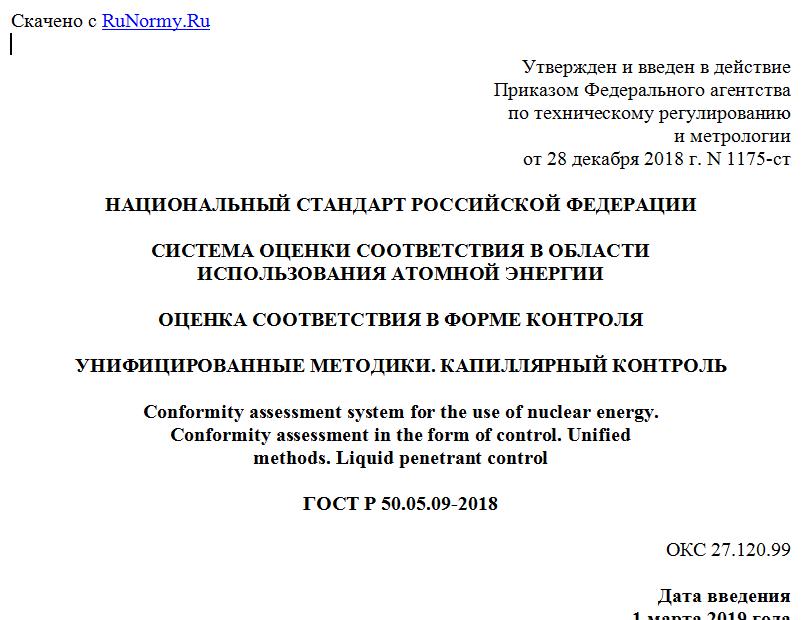

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ОЦЕНКИ СООТВЕТСТВИЯ В ОБЛАСТИ
ИСПОЛЬЗОВАНИЯ АТОМНОЙ ЭНЕРГИИ
ОЦЕНКА СООТВЕТСТВИЯ В ФОРМЕ КОНТРОЛЯ
УНИФИЦИРОВАННЫЕ МЕТОДИКИ. КАПИЛЛЯРНЫЙ КОНТРОЛЬ
Conformity assessment system for the use of nuclear energy.
Conformity assessment in the form of control. Unified
methods. Liquid penetrant control
ГОСТ Р 50.05.09-2018
ОКС 27.120.99
Дата введения
1 марта 2019 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 322 "Атомная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г. N 1175-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт распространяется на метод капиллярного контроля основного металла, сварных соединений и наплавленных поверхностей оборудования и трубопроводов атомных энергетических установок.
1.2 Настоящий стандарт устанавливает требования к порядку проведения контроля, средствам контроля, персоналу, обработке и оформлению результатов контроля.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.003 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.010 Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.4.011 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.016 Система стандартов безопасности труда. Одежда специальная защитная. Номенклатура показателей качества
ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 5949 Металлопродукция из сталей нержавеющих и сплавов на железоникелевой основе коррозионно-стойких, жаростойких и жаропрочных. Технические условия
ГОСТ 9378 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия.
ГОСТ 23349 Контроль неразрушающий. Дефектоскопы капиллярные. Общие технологические требования
ГОСТ Р 50.04.07 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме испытаний. Аттестационные испытания систем неразрушающего контроля
ГОСТ Р 50.05.06 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Унифицированные методики. Магнитопорошковый контроль
ГОСТ Р 50.05.11 Система оценки соответствия в области использования атомной энергии. Персонал, выполняющий неразрушающий и разрушающий контроль металла оборудования и трубопроводов атомных станций. Требования и порядок подтверждения квалификации
ГОСТ Р 50.05.15 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Термины и определения
ГОСТ Р 50.05.16 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Метрологическое обеспечение
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 50.05.15, а также следующие термины с соответствующими определениями:
3.1 арбитражный контрольный образец: Пластинка с единичной неразветвленной тупиковой трещиной в среднем сечении с параметрами соответствующего класса чувствительности, используемая при повторном контроле качества набора дефектоскопических материалов в случае невыявления дефектов на контрольном рабочем образце.
3.2 индикаторный пенетрант: Капиллярный дефектоскопический материал, обладающий способностью проникать в несплошности объекта контроля и индицировать их.
3.3 индикаторный след: Изображение, образованное пенетрантом в месте расположения несплошности и подобное форме ее сечения у выхода на поверхность объекта контроля.
3.4 кистевой способ нанесения: Нанесение жидкого дефектоскопического материала кистью или щеткой.
3.5 класс чувствительности: Диапазон значений ширины раскрытия несплошности типа неразветвленной единичной трещины, выявляемой по индикаторному следу.
3.6 капиллярный контроль (проникающими веществами): Метод неразрушающего контроля, основополагающим принципом которого является проникновение специальных жидкостей в несплошности на поверхности объекта контроля с целью их обнаружения.
3.7 ложный индикаторный след: Индикаторный след, не отображающий наличия поверхностной несплошности, а вызванный отступлениями от технологии подготовки контролируемой поверхности, нарушениями режима контроля и другими факторами.
3.8 люминесцентный пенетрант: Капиллярный дефектоскопический материал, испускающий свет под воздействием длинноволнового ультрафиолетового излучения.
3.9 люминесцентный способ: Метод капиллярного контроля, при котором обнаружение несплошностей производится путем регистрации люминесцирующего индикаторного следа в длинноволновом ультрафиолетовом излучении на фоне проявителя, нанесенного на контролируемую поверхность объекта.
3.10 механическая очистка: Процесс обработки поверхности объекта контроля абразивными материалами или резанием, в том числе обработка поверхности шлифованием, полированием, шабровкой.
3.11 одиночный индикаторный след: Индикаторный след, минимальное расстояние от края которого до края любого другого соседнего индикаторного следа не менее максимальной ширины каждого из двух рассматриваемых индикаторных следов, но не менее максимального размера индикаторного следа с меньшим значением этого показателя (из двух рассматриваемых).
