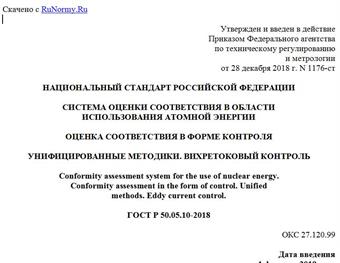

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 декабря 2018 г. N 1176-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ОЦЕНКИ СООТВЕТСТВИЯ В ОБЛАСТИ
ИСПОЛЬЗОВАНИЯ АТОМНОЙ ЭНЕРГИИ
ОЦЕНКА СООТВЕТСТВИЯ В ФОРМЕ КОНТРОЛЯ
УНИФИЦИРОВАННЫЕ МЕТОДИКИ. ВИХРЕТОКОВЫЙ КОНТРОЛЬ
Conformity assessment system for the use of nuclear energy.
Conformity assessment in the form of control. Unified
methods. Eddy current control.
ГОСТ Р 50.05.10-2018
ОКС 27.120.99
Дата введения
1 февраля 2019 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Концерн Росэнергоатом", ООО "Центр технических компетенций атомной отрасли" (ООО "ЦТКАО")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 322 "Атомная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г. N 1176-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт содержит требования к проведению вихретокового контроля (ВТК) элементов оборудования и трубопроводов атомных энергетических установок (АЭУ).
Настоящий стандарт обязателен для исполнения всеми юридическими и физическими лицами, осуществляющими следующие виды работ: проектирование, конструирование, изготовление, монтаж, ввод в эксплуатацию, эксплуатацию (включая ремонт и модернизацию), ремонт, вывод из эксплуатации оборудования и трубопроводов атомных станций.
Требования настоящего стандарта должны соблюдаться при проведении ВТК металла, а также при разработке средств и технологий контроля.
1 Область применения
1.1 Настоящий стандарт распространяется на ВТК основного металла, сварных соединений и наплавленных поверхностей оборудования и трубопроводов АЭУ.
1.2 Настоящий стандарт устанавливает требования к порядку проведения контроля, средствам контроля, персоналу, обработке и оформлению результатов контроля, а также требования техники безопасности при проведении контроля.
1.3 В приложениях А - В изложены конкретные технические требования к проведению ВТК следующих объектов:
- неферромагнитных теплообменных труб (ТОТ);
- перемычек коллекторов первого контура парогенераторов (ПГ);
- резьбовых частей крепежных элементов (шпилек, гаек, резьбовых отверстий) фланцевых разъемов корпусного оборудования.
1.4 На каждый объект контроля должна быть разработана методика контроля, отвечающая требованиям настоящего стандарта.
Система неразрушающего контроля, в которую входит разработанная методика контроля, должна проходить аттестационные испытания в соответствии с требованиями ГОСТ Р 50.04.07.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50.04.07 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме испытаний. Аттестационные испытания систем неразрушающего контроля.
ГОСТ Р 50.05.11 Система оценки соответствия в области использования атомной энергии. Персонал, выполняющий неразрушающий и разрушающий контроль металла. Требования и порядок подтверждения компетентности.
ГОСТ Р 50.05.15 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Термины и определения.
ГОСТ Р 50.05.16 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Метрологическое обеспечение.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 50.05.15, в том числе следующие термины с соответствующими определениями:
3.1 абсолютный вихретоковый преобразователь: Вихретоковый преобразователь, сигнал которого определяется абсолютными значениями параметров объекта контроля.
3.2 амплитудно-фазовый метод: Метод вихретокового контроля, основанный на измерении на комплексной плоскости проекции сигнала преобразователя на направление нормали к помехе.
3.3 вихревые токи: Электрический ток, индуцированный в проводящем материале переменным магнитным полем.
3.4
вихретоковый неразрушающий контроль (eddy current nondestructive testing): Неразрушающий контроль, основанный на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объекте контроля этим полем. [ГОСТ Р 55611-2013, статья 3.1.1]
3.5 вихретоковые данные: Данные, полученные при сканировании объекта контроля в результате преобразования сигналов вихретокового преобразователя в цифровую форму.
3.6 вихретоковый дефектоскоп: Прибор, работа которого основана на методах вихретокового неразрушающего контроля и предназначенный для выявления дефектов объекта контроля типа несплошностей.
3.7 вихретоковый комплекс: Совокупность взаимосвязанных средств контроля, предназначенная для проведения вихретокового контроля.
3.8 вихретоковый преобразователь: Устройство, включающее в себя одну или несколько индуктивных обмоток, предназначенных для возбуждения в объекте контроля вихревых токов и преобразования зависящего от параметров объекта электромагнитного поля в сигнал преобразователя.
3.9 вихретоковый зонд: Средство вихретокового контроля труб и других объектов изнутри, основными элементами которого являются вихретоковый преобразователь и гибкая направляющая (пластиковая трубка или витая металлическая пружина), предназначенная для перемещения вихретокового преобразователя внутри объекта контроля, при этом кабель вихретокового преобразователя располагается внутри направляющей.
3.10 вращающийся вихретоковый преобразователь: Вихретоковый преобразователь, обмотки которого во время контроля вращаются относительно корпуса и других неподвижных элементов преобразователя.
3.11
годограф вихретокового преобразователя (hodograph diagram of eddy current probe): Геометрическое место концов вектора э.д.с. или
