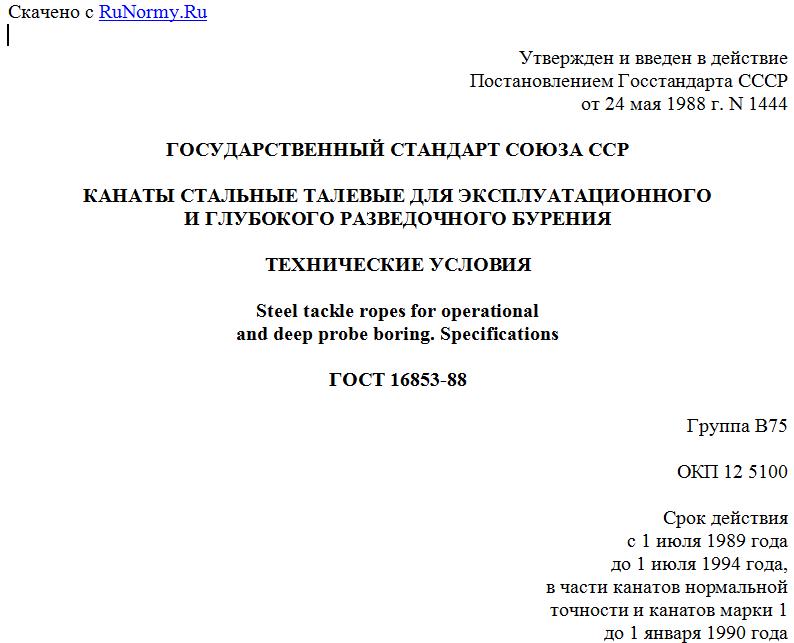

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 24 мая 1988 г. N 1444
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАНАТЫ СТАЛЬНЫЕ ТАЛЕВЫЕ ДЛЯ ЭКСПЛУАТАЦИОННОГО
И ГЛУБОКОГО РАЗВЕДОЧНОГО БУРЕНИЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel tackle ropes for operational
and deep probe boring. Specifications
ГОСТ 16853-88
Группа В75
ОКП 12 5100
Срок действия
с 1 июля 1989 года
до 1 июля 1994 года,
в части канатов нормальной
точности и канатов марки 1
до 1 января 1990 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством химического и нефтяного машиностроения СССР.
Исполнители: В.В. Пугач, канд. техн. наук; В.О. Белугин, А.М. Бубакин, Л.В. Цареградская, Ю.В. Заславский.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 24.05.1988 N 1444.
3. Срок первой проверки - 1992 г.
Периодичность проверки - 5 лет.
4. Взамен ГОСТ 16853-71.
5. Ссылочные нормативно-технические документы
------------------------------------------T-----------------------
Обозначение НТД, на который дана ссылка ¦Номер пункта, подпункта
------------------------------------------+-----------------------
ГОСТ 3241-91 ¦2.14, 2.15, 4.4, 5.3
ГОСТ 5269-93 ¦2.2
ГОСТ 7372-79 ¦2.1, 2.2, 2.5
ГОСТ 8828-89 ¦2.12
ГОСТ 9569-79 ¦2.12
ГОСТ 11127-78 ¦2.12
ГОСТ 14192-96 ¦2.13
ГОСТ 15037-69 ¦2.2.1
ГОСТ 15150-69 ¦5.1
ГОСТ 15846-79 ¦2.12.1
Настоящий стандарт распространяется на стальные талевые канаты, используемые на буровых установках для эксплуатационного и глубокого разведочного бурения нефтяных и газовых скважин.
Требования пп. 1.1, 1.3, 2.4, 2.5, 2.6, 2.7, 2.14, 4.2, 4.4 являются обязательными.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Канаты должны изготовляться типа ЛК-РО конструкции 6 х 31 (1 + 6 + 6,6 + 12) с металлическим сердечником конструкции 7 х 7 (м. с.) или органическим сердечником (о. с.).
1.2. Канаты должны изготовляться правой крестовой свивки. Направление свивки проволок в прядях каната должно быть противоположным направлению свивки каната.
Допускается изготовлять канаты левой крестовой свивки.
1.3. Основные параметры и размеры канатов должны соответствовать черт. 1, 2 и табл. 1, 2.
Шестипрядный канат 6 х 31 + 1 м. с.;
6 х 31 = 186 проволок с металлическим сердечником
конструкции 7 х 7 = 49 проволок
(прядь каната 1 + 6 + 6,6 + 12; прядь сердечника 1 + 6)
Черт. 1
Шестипрядный канат 6 х 31 + 1 о. с.;
6 х 31 = 186 проволок с органическим сердечником
(прядь каната 1 + 6 + 6,6 + 12)
Черт. 2
Таблица 1
-----------------------------------------------------T-------T--------
Диаметр, мм ¦Расчет-¦Ориенти-
------T----------------------------------------------+ная ¦ровочная
каната¦ проволоки ¦площадь¦масса
+------------T-----T----T---------------T------+сечения¦1000 м
¦центрального¦цент-¦1-го¦ 2-го слоя ¦3-го ¦всех ¦смазан-
¦ сердечника ¦раль-¦слоя¦ ¦слоя ¦прово- ¦ного
+-----T------+ной ¦(6 +-------T-------+(12 ¦лок, ¦каната,
¦цент-¦в слое¦в ¦про-¦боль- ¦малого ¦про- ¦мм2 ¦кг
¦раль-¦пряди ¦пряди¦во- ¦шого ¦размера¦волок)¦ ¦
¦ной ¦(6 ¦ ¦лок)¦размера¦(6 про-¦ ¦ ¦
¦в ¦про- ¦ ¦ ¦(6 про-¦волок) ¦ ¦ ¦
¦пряди¦волок)¦ ¦ ¦волок) ¦ ¦ ¦ ¦
------+-----+------+-----+----+-------+-------+------+-------+--------
25 ¦1,1 ¦1,0 ¦1,35 ¦1,30¦1,20 ¦0,85 ¦1,60 ¦300,64 ¦2660
28 ¦1,2 ¦1,10 ¦1,55 ¦1,45¦1,30 ¦1,00 ¦1,80 ¦376,50 ¦3380
32 ¦1,4 ¦1,30 ¦1,70 ¦1,60¦1,50 ¦1,10 ¦2,00 ¦475,75 ¦4200
35 ¦1,4 ¦1,35 ¦1,85 ¦1,75¦1,65 ¦1,20 ¦2,20 ¦564,13 ¦5050
38 ¦1,6 ¦1,50 ¦2,00 ¦1,90¦1,80 ¦1,30 ¦2,40 ¦672,50 ¦5980
Продолжение табл. 1
------------------------------------------------------------------
Маркировочная группа по временному сопротивлению разрыву,
Н/мм2 (кгс/мм2)
--------------------T---------------------T-----------------------
1570 (160) ¦ 1670 (170) ¦ 1770 (180)
--------------------+---------------------+-----------------------
расчетное разрывное усилие, Н (кгс), не менее
----------T---------T----------T----------T----------T------------
суммарное ¦ каната ¦суммарное ¦ каната ¦суммарное ¦ каната
всех ¦ в целом ¦ всех ¦ в целом ¦ всех ¦ в целом
проволок ¦ ¦ проволок ¦ ¦ проволок ¦
в канате ¦ ¦ в канате ¦ ¦ в канате ¦
----------+---------+----------+----------+----------+------------
471500 ¦400500 ¦501000 ¦426000 ¦530500 ¦451000
(48100) ¦(40850) ¦(51100) ¦(43400) ¦(54100) ¦(45950)
590500 ¦502000 ¦627500 ¦533000 ¦664500 ¦564500
(60200) ¦(51200) ¦(64000) ¦(54400) ¦(67750) ¦(57600)
746000 ¦634500 ¦792500 ¦673500 ¦839000 ¦713000
(76100) ¦(64700) ¦(80850) ¦(68700) ¦(85600) ¦(72750)
885000 ¦752000 ¦940500 ¦799000 ¦995500 ¦846000
(90250) ¦(76700) ¦(95900) ¦(81500) ¦(101500) ¦(86300)
1055000 ¦896500 ¦1121000 ¦952500 ¦1185000 ¦1009000
(107500) ¦(91450) ¦(114000) ¦(97150) ¦(121000) ¦(102500)
Таблица 2
-----------------------------------------------T---------T--------
Диаметр, мм ¦Расчетная¦Ориенти-
------T----------------------------------------+площадь ¦ровочная
каната¦ проволоки ¦сечения ¦масса
+-------T---------T---------------T------+всех ¦1000 м
¦цент- ¦1-го слоя¦ 2-го слоя ¦3-го ¦прово- ¦смазан-
¦ральной¦(6 прово-+-------T-------+слоя ¦лок, мм2 ¦ного
¦в пряди¦лок) ¦большо-¦малого ¦(12 ¦ ¦каната,
¦ ¦ ¦го раз-¦размера¦прово-¦ ¦кг
