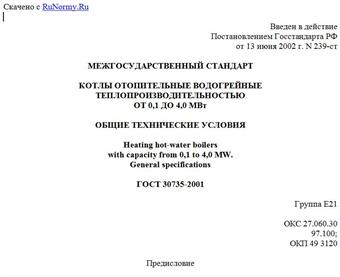

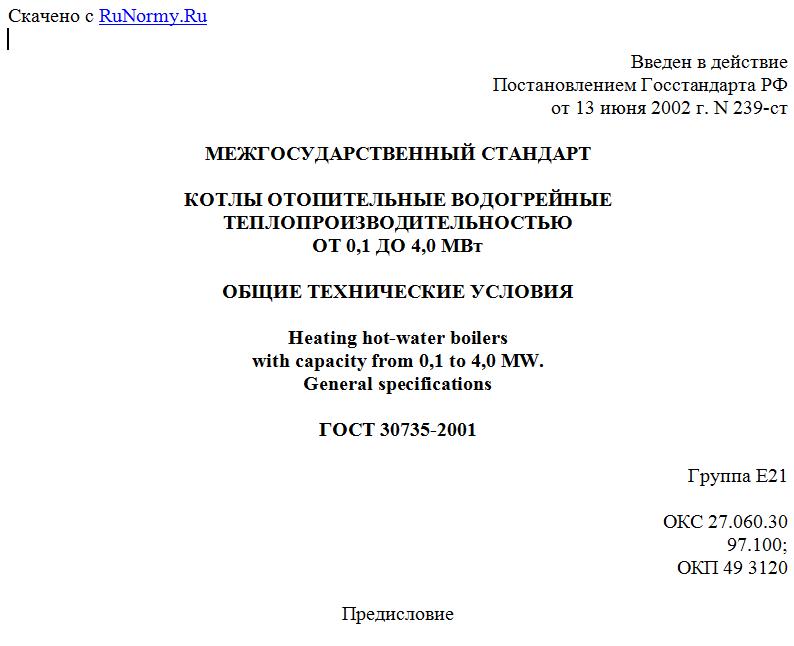

Введен в действие
Постановлением Госстандарта РФ
от 13 июня 2002 г. N 239-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОТЛЫ ОТОПИТЕЛЬНЫЕ ВОДОГРЕЙНЫЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬЮ
ОТ 0,1 ДО 4,0 МВт
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Heating hot-water boilers
with capacity from 0,1 to 4,0 MW.
General specifications
ГОСТ 30735-2001
Группа Е21
ОКС 27.060.30
97.100;
ОКП 49 3120
Предисловие
1. Разработан Научно-исследовательским институтом санитарной техники (НИИсантехники).
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Республика Армения Республика Беларусь Грузия Республика Казахстан Кыргызская Республика Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Республика Узбекистан Украина Азгосстандарт Армгосстандарт Госстандарт Республики Беларусь Грузстандарт Госстандарт Республики Казахстан Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Главгосслужба "Туркменстандартлары" Узгосстандарт Госстандарт Украины
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 13 июня 2002 г. N 239-ст межгосударственный стандарт ГОСТ 30735-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
4. Взамен ГОСТ 10617-83 в части водогрейных котлов.
1. Область применения
Настоящий стандарт распространяется на отопительные - водогрейные котлы (далее - котлы) номинальной теплопроизводительностью от 0,1 до 4 МВт с рабочим давлением воды до 0,6 МПа (6 кгс/см2) и максимальной температурой воды на выходе из котла до 115 °C, предназначенные для теплоснабжения зданий и сооружений.
Стандарт не распространяется на конденсационные и электрические котлы и котлы специального назначения.
Обязательные требования к качеству котлов, обеспечивающие безопасность применения, охрану окружающей среды и ресурсосбережение, изложены в 4.1.7, 4.1.8, 4.1.19.1, 4.1.19.4, 5.1 - 5.10, 6.1.
Стандарт пригоден для целей сертификации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.010-76. Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.1.028-80 <*>. Система стандартов безопасности труда. Шум. Определение шумовых характеристик источников шума. Ориентировочный метод
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 51402-99.
ГОСТ 380-94. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 1412-85. Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 7293-85. Чугун с шаровидным графитом для отливок. Марки
ГОСТ 7931-76. Олифа натуральная. Технические условия
ГОСТ 8135-74. Сурик железный. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16093-81. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 23170-78. Упаковка для изделий машиностроения. Общие требования
ГОСТ 24643-81. Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения
ГОСТ 24705-81. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27570.0-87 (МЭК 335-1-76). Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний.
3. Классификация. Основные параметры
3.1. По назначению котлы подразделяют на отопительные, предназначенные только для отопления, и комбинированные, или двухфункциональные, предназначенные для отопления и горячего водоснабжения и оборудованные встроенным водоподогревателем.
3.2. По виду используемого топлива котлы подразделяют на:
- многотопливные котлы, пригодные для работы на различных видах топлива без переоборудования, требующего демонтажа котла; многотопливные котлы могут иметь одну или две топки;
- котлы на твердом топливе;
- котлы на газообразном топливе;
- котлы на жидком топливе.
3.3. Топливо
В качестве твердого топлива в котлах допускается использовать древесину (дрова, щепа, опилки, брикетированные древесные отходы), торф (фрезерный, кусковой, брикеты), бурый уголь, каменный уголь, антрацит, в качестве газообразного топлива - природный и сжиженный газ; в качестве жидкого топлива - легкое (печное бытовое, дизельное автотракторное) и тяжелое (тяжелое моторное, флотский и топочный мазут).
3.4. Для типов топки и видов топлива рекомендуются следующие буквенные обозначения: а - автоматическая горелка; м - механическая или полумеханическая топка; р - ручная топка; Б - бурый уголь; К - каменный уголь; М - мазут; А - антрацит; Гн - газ низкого давления; Гс - газ среднего давления; Гсж - сжиженный газ; ЛЖ - легкое жидкое топливо. Допускается включать в условное обозначение котла наименование материала, из которого изготовлены поверхности нагрева: Ч - чугун; С - сталь; М - медь и другие сведения (например В - наличие встроенного водоподогревателя).
Структура условного обозначения котла:
КВ Х - ХХХ ХХ
--T-- --T-- --T-- --T--
¦ ¦ ¦ ¦ Вид топлива
¦ ¦ ¦ L------------------------------------------
¦ ¦ ¦ Номинальная теплопроизводительность, МВт
¦ ¦ L-------------------------------------------------
¦ ¦ Тип топливосжигающего устройства
¦ L--------------------------------------------------------
¦ Котел водогрейный
L---------------------------------------------------------------
Примеры условных обозначений котлов:
номинальной теплопроизводительностью 1,25 МВт с автоматической горелкой для газа низкого давления:
Котел КВа-1,25 Гн ГОСТ 30735-2001
то же, для газа среднего давления и легкого жидкого топлива:
Котел КВа-1,25 Гс/ЛЖ ГОСТ 30735-2001
то же, теплопроизводительностью 0,25 МВт с ручной топкой для каменного угля:
Котел КВр-0,25 К ГОСТ 30735-2001
В технической документации после условного обозначения котла допускается указывать наименование и (или) обозначение модели, принятое изготовителем.
3.5. Номинальная теплопроизводительность и КПД котла должны обеспечиваться при сжигании топлива, принятого при проектировании котла в качестве расчетного. При использовании рядового угля вместо грохоченого теплопроизводительность котла снижается до 85% номинальной.
3.6. Номинальная теплопроизводительность котлов с ручной топкой должна быть, МВт, не более:
0,3 - для дров, древесных отходов и торфа;
0,5 - для бурого угля;
0,8 - для каменного угля и антрацита.
3.7. По требованиям к КПД (см. рисунок 1) и вредным выбросам (см. таблицу 2) котлы подразделяют на три класса. Для отнесения котла к конкретному классу необходимо, чтобы он соответствовал всем требованиям, установленным для этого класса.
4. Общие технические требования
4.1. Характеристики
4.1.1. Котлы и запасные части к ним следует изготавливать в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в
