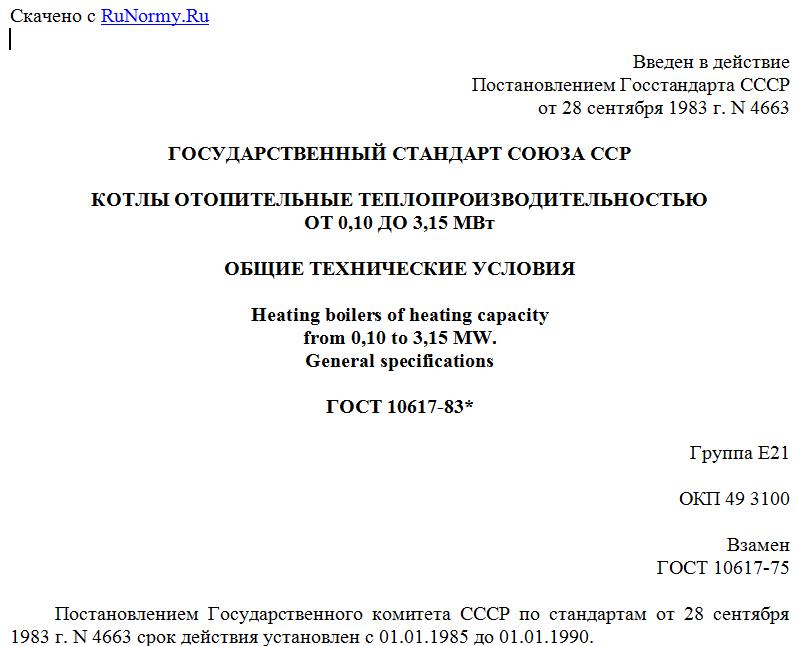

Введен в действие
Постановлением Госстандарта СССР
от 28 сентября 1983 г. N 4663
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОТЛЫ ОТОПИТЕЛЬНЫЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬЮ
ОТ 0,10 ДО 3,15 МВт
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Heating boilers of heating capacity
from 0,10 to 3,15 MW.
General specifications
ГОСТ 10617-83*
Группа Е21
ОКП 49 3100
Взамен
ГОСТ 10617-75
Постановлением Государственного комитета СССР по стандартам от 28 сентября 1983 г. N 4663 срок действия установлен с 01.01.1985 до 01.01.1990.
Переиздание (декабрь 1985 г.) с Изменением N 1, утвержденным в мае 1985 г. (ИУС 8-85).
Настоящий стандарт распространяется на отопительные котлы - водогрейные (КВ) с абсолютным давлением воды до 0,7 МПа (7 кгс/см2) и температурой до 115 °С и паровые (КП) с абсолютным давлением пара до 0,17 МПа (1,7 кгс/см2), предназначенные для отопления зданий и сооружений.
Стандарт не распространяется на стальные котлы, котлы, предназначенные для передвижных установок, котлы с топками кипящего слоя и котлы специального назначения.
(Измененная редакция, Изм. N 1).
1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Типы и основные параметры котлов должны соответствовать указанным в табл. 1.
Таблица 1
---------------T---------------T-----------------T----------------
Тип котла ¦ Вид топлива ¦Теплопроизводи- ¦КПД, % (допуск -
¦ ¦тельность, МВт ¦ минус 1%
¦ ¦(пред. откл. ¦ абсолютный)
¦ ¦ +/- 7%) <*> ¦
---------------+---------------+-----------------+----------------
Котлы с меха- ¦ Каменный уголь¦0,10; 0,16; 0,25;¦81
ническими и ¦ ¦0,40; 0,63; 0,80;¦
полумеханичес- ¦ ¦1,00; 1,25; 1,60 ¦
кими топками ¦ +-----------------+----------------
¦ ¦2,00; 2,50; 3,15 ¦83
+---------------+-----------------+----------------
¦ Бурый уголь ¦0,10; 0,16; 0,25;¦75
¦ ¦0,40; 0,63; 0,80;¦
¦ ¦1,00; 1,25; 1,60;¦
¦ ¦2,0; 2,5; 3,15 ¦
---------------+---------------+-----------------+----------------
Автоматизиро- ¦ Природный газ ¦0,10; 0,16; 0,25;¦90
ванные котлы ¦и легкое жидкое¦0,40; 0,63; 0,80;¦
для газообраз- ¦топливо ¦1,0 ¦
ного и жидкого ¦ +-----------------+----------------
топлива ¦ ¦1,25; 1,60; 2,00;¦91
¦ ¦2,50; 3,15 ¦
+---------------+-----------------+----------------
¦ Мазут ¦0,40; 0,63; 0,80;¦86
¦ ¦1,00; 1,25; 1,60 ¦
¦ +-----------------+----------------
¦ ¦2,00; 2,50; 3,15 ¦87
--------------------------------
<*> В документации на котел указывают номинальную теплопроизводительность, соответствующую указанной в таблице с учетом предельных отклонений.
1.2. Для типов топки и видов топлива установлены следующие буквенные обозначения: а - автоматизированная горелка; м - механическая или полумеханическая топка; Б - бурый уголь; К - каменный уголь; М - мазут; А - антрацит; Гн - газ низкого давления; Гс - газ среднего давления; ЛЖ - легкое жидкое топливо.
Примеры условных обозначений типоразмеров котлов:
парового с механической топкой теплопроизводительностью 1,0 МВт для бурого угля:
Котел КПм-1,0 Б ГОСТ 10617-83
водогрейного теплопроизводительностью 1,25 МВт с автоматизированной горелкой для газа низкого давления:
Котел КВа-1,25 Гн ГОСТ 10617-83
то же, для легкого жидкого топлива:
Котел КВа-1,25 ЛЖ ГОСТ 10617-83
парового теплопроизводительностью 1,60 МВт с автоматизированной газомазутной горелкой (для газа среднего давления):
Котел КПа-1,60 Гс/М ГОСТ 10617-83
В технической документации после условного обозначения типоразмера котла по настоящему стандарту допускается указывать в скобках обозначение модели, принятое изготовителем.
1.3. Номинальная теплопроизводительность и КПД котла должны обеспечиваться при сжигании топлива, принятого при проектировании котла в качестве расчетного. При использовании рядового угля вместо грохоченого теплопроизводительность котла снижается до 85% номинальной.
1.2, 1.3. (Измененная редакция, Изм. N 1).
1.4. При переоборудовании водогрейных котлов для работы в паровом режиме, а также при работе водогрейных котлов в системах горячего водоснабжения или на технологические нужды с постоянной нагрузкой их теплопроизводительность снижается до 85% номинальной.
1.5. Номинальное разрежение за котлом, работающим без дымососа, не должно превышать:
70 Па (7 мм вод. ст.) при теплопроизводительности до 0,32 МВт (0,28 Гкал/ч) включительно;
100 Па (10 мм вод. ст.) при теплопроизводительности свыше 0,32 МВт (0,28 Гкал/ч).
1.6. Температура уходящих газов при номинальной теплопроизводительности должна быть не ниже 160 °С (для котлов, работающих на естественной тяге).
1.7. Удельная масса котлов должна быть указана в технических условиях на котлы конкретных типов.
(Введен дополнительно, Изм. N 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Котлы и запасные части к ним следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
(Измененная редакция, Изм. N 1).
2.2. Котлы следует изготовлять в общеклиматическом исполнении категории размещения 4.2 по ГОСТ 15150-69.
2.3. Поверхность нагрева котлов должна быть чугунная или комбинированная, состоящая из чугунных и стальных элементов.
2.4. Котлы должны быть оснащены автоматикой безопасности, средствами контроля, сигнализации и управления технологическими параметрами работы котла. Котлы для жидкого и газообразного топлива должны иметь автоматическое регулирование соотношения топливо-воздух.
2.5. Конструкцией котла должно обеспечиваться удобство обслуживания топки, очистки поверхностей нагрева от наружных отложений, настройки приборов регулирования и наблюдения за показаниями контрольно-измерительных приборов.
2.6. Диапазон регулирования теплопроизводительности котлов должен обеспечивать изменение теплопроизводительности в пределах 40 - 100% номинального при работе на газообразном и жидком топливе и 50 - 100% - на твердом.
Примечание. Под диапазоном регулирования теплопроизводительности котлов следует понимать интервал теплопроизводительности, в пределах которого обеспечивается устойчивая работа котла с КПД и показателями экологичности, не ниже установленных НТД.
Таблица 1б
---------------T-----------------T--------------------------------
Вид топлива ¦Теплопроизводи- ¦ Содержание, мг/м3
¦тельность котла, +------------T-------------------
¦МВт ¦ оксида ¦ оксидов азота
¦ ¦углерода СО ¦ в пересчете на NO
¦ ¦ ¦ 2
---------------+-----------------+------------+-------------------
Каменный уголь¦От 0,10 до 0,50 ¦1100 ¦750
¦Св. 0,50 до 1,00 ¦750 ¦750
¦Св. 1,00 до 3,15 ¦375 ¦750
Бурый уголь ¦От 0,10 до 3,15 ¦2000 ¦750
Легкое жидкое ¦От 0,10 до 1,00 ¦250 ¦300
топливо ¦Св. 1,00 до 3,15 ¦200 ¦300
Мазут ¦От 0,40 до 3,15 ¦250 ¦300
Природный газ ¦От 0,10 до 3,15 ¦130 ¦250
Примечание. Требования к содержанию оксидов в сухих уходящих газах предъявляют к котлам, разработку и постановку на производство которых будут осуществлять с 01.07.1989. Для котлов, принятых на производство до 01.07.1989, требования, указанные в табл. 1б, устанавливают с 01.01.1991.
2.7. Обогреваемые элементы, находящиеся под давлением рабочей среды, должны иметь запас статической прочности (по отношению к максимальному избыточному давлению) не менее четырехкратного - чугунные и не менее двукратного - стальные.
2.8. Температура поверхности водяного канала в водогрейном котле при номинальной теплопроизводительности не должна превышать температуру кипения более чем на 25 °С.
Максимальная температура поверхности нагрева при номинальной теплопроизводительности не должна быть выше 250 °С.
В оребренной поверхности нагрева разность температур вершины ребра и примыкающего водяного канала не должна быть более 70 °С.
2.9. Котлы должны иметь следующие показатели надежности и долговечности:
