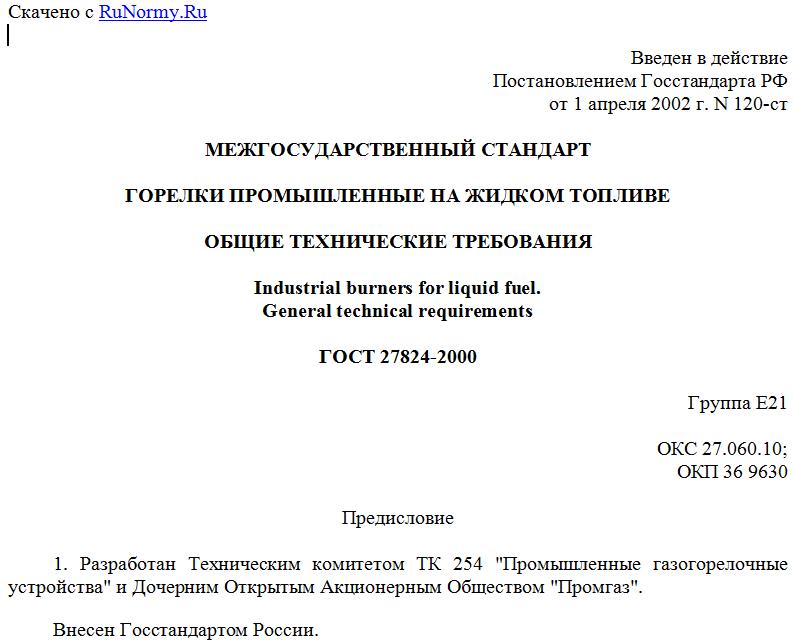

Введен в действие
Постановлением Госстандарта РФ
от 1 апреля 2002 г. N 120-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОРЕЛКИ ПРОМЫШЛЕННЫЕ НА ЖИДКОМ ТОПЛИВЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Industrial burners for liquid fuel.
General technical requirements
ГОСТ 27824-2000
Группа Е21
ОКС 27.060.10;
ОКП 36 9630
Предисловие
1. Разработан Техническим комитетом ТК 254 "Промышленные газогорелочные устройства" и Дочерним Открытым Акционерным Обществом "Промгаз".
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 17 от 22 июня 2000 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба Туркменстандартлары
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 1 апреля 2002 г. N 120-ст межгосударственный стандарт ГОСТ 27824-2000 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
4. Взамен ГОСТ 27824-88.
1. Область применения
Настоящий стандарт распространяется на промышленные горелки, работающие на жидком топливе, сжигаемом с воздухом, и на жидкотопливную часть комбинированных горелок, применяемых в энергетических установках (промышленных и отопительных котлах и теплогенераторах) и технологических агрегатах.
Стандарт не распространяется на горелки для паровых энергетических котлов электростанций; испарительные горелки; радиационные трубы; горелки, при работе которых образуются продукты сгорания, используемые в качестве контролируемой атмосферы; горелки, предназначенные для бытового теплового оборудования и для оборудования предприятий общественного питания, а также на горелки специального назначения.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.1.003-83. Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.019-79. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.028-80 <*>. Система стандартов безопасности труда. Шум. Определение шумовых характеристик источников шума. Ориентировочный метод
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 51402-99.
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.064-81. Система стандартов безопасности труда. Органы управления производственным оборудованием. Общие требования безопасности
ГОСТ 10617-83. Котлы отопительные теплопроизводительностью от 0,10 до 3,15 МВт. Общие технические условия
ГОСТ 12969-67. Таблички для машин и приборов. Технические требования
ГОСТ 12997-84. Изделия ГСП. Общие технические условия
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17356-89 (ИСО 3544-78, ИСО 5063-78). Горелки на газообразном и жидком топливах. Термины и определения
ГОСТ 20548-93 <*>. Котлы отопительные водогрейные теплопроизводительностью до 100 кВт. Общие технические условия
--------------------------------
<*> На территории Российской Федерации действует ГОСТ 20548-87.
ГОСТ 28193-89. Котлы паровые стационарные с естественной циркуляцией производительностью менее 4 т/ч. Общие технические требования
3. Определения
В настоящем стандарте применяют термины по ГОСТ 17356, а также следующие термины с соответствующими определениями:
3.1. Время продувки: интервал времени, в течение которого при закрытой подаче топлива производится продувка воздухом камеры горения теплового агрегата и дымоходов с целью вывода из них горючих газов.
3.2. Время предварительной продувки: интервал времени, непосредственно предшествующий открытию подачи топлива.
3.3. Время последующей продувки: интервал времени, непосредственно следующий за прекращением подачи топлива.
3.4. Полное время розжига: интервал времени работы запального устройства. Полное время розжига состоит из времени перед розжигом, времени розжига горелки и времени после розжига.
3.5. Время перед розжигом: интервал времени между включением запального устройства и подачей топлива.
3.6. Время розжига: интервал времени от момента подачи топлива до его воспламенения.
3.7. Время после розжига: интервал времени между первым появлением факела и отключением запального устройства.
3.8. Время реагирования на погасание пламени: интервал времени между погасанием пламени и включением запального устройства при повторном розжиге.
3.9. Розжиг с помощью непроверенной запальной горелки: розжиг горелки, при котором отсутствие запального факела горелки не препятствует подаче основного топлива.
3.10. Розжиг с помощью проверенной запальной горелки: розжиг горелки, при котором не включается подача основного топлива, если подтверждено наличие факела запальной горелки.
3.11. Промышленные горелки: горелки, предназначенные для промышленных установок, а также установок непромышленного типа, имеющих сходные с промышленными тепловые, аэродинамические и режимные условия эксплуатации.
4. Технические требования
4.1. Требования назначения
4.1.1. Номинальная тепловая мощность каждой горелки должна соответствовать установленной в нормативных документах на горелку данного типоразмера (предельные отклонения от плюс 10% до минус 5%).
4.1.2. Коэффициент рабочего регулирования тепловой мощности горелки с плавным регулированием должен быть:
для горелок с форсунками механического распыливания - не менее 1,5;
для горелок с форсунками других схем - не менее 3 и не более чем у соответствующих форсунок.
4.1.3. Горелки по степени автоматизации могут быть с ручным управлением, полуавтоматические и автоматические. Если горелка с ручным управлением или полуавтоматическая входит в состав автоматизированного теплового агрегата, то автоматика этого агрегата должна обеспечивать соблюдение требований, предъявляемых к автоматическим горелкам.
4.2. Требования к автоматике
4.2.1. В автоматических горелках должны выполняться следующие операции: пуск горелки по программе, зависящей от ее мощности (включая продувку камеры горения и дымоходов), перевод горелки в рабочее состояние, регулирование тепловой мощности, контроль параметров безопасности горелки и тепловой установки, выключение горелки при недопустимых отклонениях контролируемых параметров.
4.2.2. Основные и запальные горелки должны быть оснащены системой контроля пламени.
Группу горелок допускается оснащать одним устройством контроля пламени в случае, если пламя горелки, оснащенной устройством контроля пламени, обеспечивает надежный розжиг других горелок. Погасание пламени контролируемой горелки должно приводить к защитному выключению остальных горелок.
4.2.3. Время срабатывания устройства контроля пламени как при розжиге горелки, так и при погасании пламени во время эксплуатации не должно превышать 1 с.
4.2.4. Устройство контроля пламени должно реагировать только на пламя контролируемой горелки и не должно реагировать на посторонние источники тепла и света (раскаленная футеровка, освещение и т.д.).
4.2.5. Защитное выключение горелки должно осуществляться:
а) у горелки с номинальной тепловой мощностью до 0,35 МВт:
1) если при пуске горелки в конце защитного времени отсутствует сигнал о наличии пламени;
2) если во время эксплуатации пламя погаснет и при последующем автоматическом повторном розжиге или повторной попытке пуска горелки в конце защитного времени отсутствует сигнал о наличии пламени.
Повторный розжиг или отключение перед повторным пуском горелки должно осуществляться не позже чем через 1 с после погасания пламени;
б) у горелки с номинальной тепловой мощностью свыше 0,35 МВт:
1) если при пуске горелки в конце защитного времени отсутствует сигнал о наличии пламени;
2) если во время эксплуатации пламя погаснет.
Допускается одноразовый повторный пуск горелки, причем отключение подачи топлива должно осуществляться не позже чем через 2 с после погасания пламени.
4.2.6. Количество топлива, поступающего в камеру горения после защитного отключения подачи топлива, не должно превышать 0,1% номинального часового расхода топлива.
4.2.7. Время защитного отключения подачи топлива при розжиге горелки и при погасании пламени не должно превышать указанного в таблице 1.
Таблица 1
Номинальная тепловая мощность горелки, МВт Время защитного отключения подачи топлива, с, не более
при розжиге горелки при погасании пламени
До 0,35 10 10
Св. 0,35 5 2
