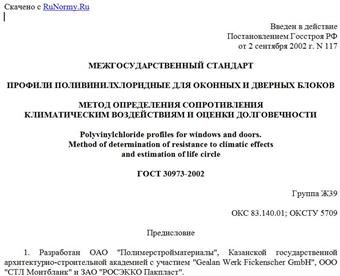

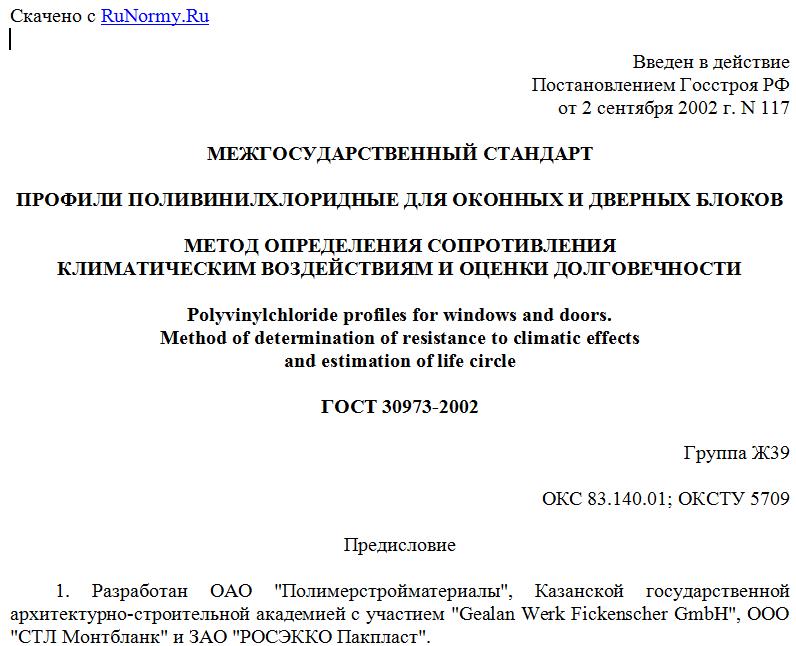

Введен в действие
Постановлением Госстроя РФ
от 2 сентября 2002 г. N 117
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПОЛИВИНИЛХЛОРИДНЫЕ ДЛЯ ОКОННЫХ И ДВЕРНЫХ БЛОКОВ
МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ
КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ И ОЦЕНКИ ДОЛГОВЕЧНОСТИ
Polyvinylchloride profiles for windows and doors.
Method of determination of resistance to climatic effects
and estimation of life circle
ГОСТ 30973-2002
Группа Ж39
ОКС 83.140.01; ОКСТУ 5709
Предисловие
1. Разработан ОАО "Полимерстройматериалы", Казанской государственной архитектурно-строительной академией с участием "Gealan Werk Fickenscher GmbH", ООО "СТЛ Монтбланк" и ЗАО "РОСЭККО Пакпласт".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Комитет по делам строительства Минис-¦
¦ ¦терства энергетики, индустрии и тор- ¦
¦ ¦говли Республики Казахстан ¦
¦Кыргызская Республика ¦Государственная инспекция по архитек-¦
¦ ¦туре и строительству при Правительст-¦
¦ ¦ве Кыргызской Республики ¦
¦Республика Молдова ¦Министерство развития территорий, ¦
¦ ¦строительства и коммунального хозяй- ¦
¦ ¦ства Республики Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
L--------------------------+--------------------------------------
3. Введен впервые.
4. Введен в действие с 1 июля 2003 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 2 сентября 2002 г. N 117.
1. Область применения
Настоящий стандарт распространяется на поливинилхлоридные профили для оконных и дверных блоков (далее - профили) и устанавливает метод определения сопротивления климатическим воздействиям и оценки их долговечности по изменению значений характерных показателей старения под воздействием циклических нагрузок, имитирующих воздействие различных климатических факторов при эксплуатации профилей. Метод, установленный в стандарте, допускается использовать для определения морозостойкости профилей и сопротивления профилей воздействию слабоагрессивных химических сред.
Метод применяют при квалификационных, типовых, сертификационных и периодических лабораторных испытаниях.
2. Нормативные ссылки
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 896-69. Материалы лакокрасочные. Фотоэлектрический метод определения блеска
ГОСТ 4647-80. Пластмассы. Метод определения ударной вязкости по Шарпи
ГОСТ 9733.1-91. Материалы текстильные. Метод испытания устойчивости окраски к цвету
ГОСТ 11262-80. Пластмассы. Метод испытания на растяжение
ГОСТ 12423-66. Пластмассы. Условия кондиционирования и испытаний образцов (проб)
ГОСТ 15088-83. Пластмассы. Метод определения температуры размягчения термопластов по Вика
ГОСТ 19111-2001. Изделия погонажные профильные поливинилхлоридные для внутренней отделки. Технические условия
ГОСТ 23750-79. Аппараты искусственной погоды на ксеноновых излучателях. Общие технические требования
ГОСТ 30673-99. Профили поливинилхлоридные для оконных и дверных блоков. Технические условия.
3. Определения
В настоящем стандарте использованы термины и определения по ГОСТ 30673 со следующим дополнением:
условный год эксплуатации - единица измерения долговечности поливинилхлоридных профилей, условно соответствующая одному календарному году эксплуатации профилей в реальных условиях.
4. Сущность метода
4.1. Сущность метода заключается в проведении ускоренных испытаний профилей циклическими воздействиями переменных положительных и отрицательных температур, влажности, ультрафиолетового облучения и слабоагрессивных химических сред (растворов), имитирующих воздействие критических эксплуатационных нагрузок, и определении изменения свойств материала по характерным показателям старения.
4.2. В качестве характерных показателей старения при определении сопротивления климатическим воздействиям и оценки долговечности профилей принимают: прочность при растяжении, изменение линейных размеров после теплового воздействия, ударную вязкость по Шарпи и цветовые характеристики.
5. Аппаратура
Установка (комплект оборудования), обеспечивающая создание, регулирование и поддержание заданных режимов испытания (например, аппарат искусственной погоды (АИП) с ксеноновым излучателем по ГОСТ 23750):
ультрафиолетовое облучение с распределением энергии в диапазоне длин волн 280 - 400 нм, близком солнечному, и регулируемой интенсивностью в пределах 50 - 90 Вт/м2 при температуре в камере по термометру "черная панель" (50 +/- 3) °С;
дождевание (орошение) образцов;
воздействие положительных температур (до 70 °С с погрешностью измерения не более 2 °С);
воздействие отрицательных температур (до минус 70 °С с погрешностью измерения не более 2 °С);
воздействие жидкой (или газообразной) слабоагрессивной среды при температуре (20 +/- 3) °С.
Оборудование (в том числе кассеты или другие устройства для закрепления образцов не должно оказывать влияния на результат испытания. Расстояние между образцами, а также между образцами и стенками камеры не должно быть менее удвоенного размера толщины образцов.
При испытаниях применяют:
машину разрывную, обеспечивающую измерение нагрузки с погрешностью не более 1% от измеряемой величины и постоянную скорость перемещения подвижного захвата - (50 +/- 5) мм/мин;
фотоэлектрический блескомер по ГОСТ 896;
фотоинтенсиметр, обеспечивающий измерение интенсивности УФ излучения в диапазоне длин волн 280 - 400 нм с погрешностью измерения не более 15%;
термометры жидкостные и ртутные с диапазоном измерения от минус 100 °С до плюс 100 °С с погрешностью измерения не более 1,0 °С;
весы лабораторные общего назначения с погрешностью измерения не более 0,1 г;
устройство для определения стойкости к удару по ГОСТ 30673;
оборудование для определения температуры размягчения по Вика по ГОСТ 15088;
шкала серых эталонов по ГОСТ 9733.1;
цветоизмерительный спектрофотометр (например, типа "Minolta") для колориметрического определения цветовых характеристик по координатному методу в системе CIELAB с погрешностью измерения не более 2%;
маятниковый копер по ГОСТ 4647;
штангенциркуль по ГОСТ 166;
линейка по ГОСТ 427;
емкость из стекла, фарфора или эмалированной стали, предназначенная для заполнения водой (химическими растворами) и размещения образцов;
часы с погрешностью измерения не более 10 сек/сут.
В зависимости от применяемой установки (комплекта оборудования) разрабатывают рабочую документацию на проведение испытаний, при этом должна быть обеспечена погрешность измерений в пределах, установленных в настоящем стандарте.
Применяемое испытательное оборудование и приборы должны соответствовать требованиям НД и быть поверены в установленном порядке.
6. Отбор образцов и подготовка к испытаниям
6.1. Образцы отбирают из партии профилей, прошедших приемосдаточные испытания на предприятии-изготовителе в соответствии с ГОСТ 30673.
Для проведения климатических испытаний из лицевой стенки профилей в направлении его продольной оси вырезают образцы-пластины размером [(220 x 55) +/- 2] мм. Толщина образцов равна толщине профиля в месте вырезки. После проведения климатических воздействий из образцов-пластин вырезают образцы с размерами, установленными в нормативной документации на методы проведения испытаний по характерным показателям старения.
Число образцов (в том числе контрольных) устанавливают в зависимости от продолжительности испытаний, частоты съемов и числа образцов на один съем для определения каждого показателя.
6.2. Отобранные образцы профилей кондиционируют по ГОСТ 12423 в распакованном виде при температуре (22 +/- 3) °С не менее 1 сут.
6.3. Устанавливают режимы работы испытательного оборудования в соответствии с принятым режимом испытаний и инструкциями по эксплуатации оборудования.
Интенсивность ультрафиолетового излучения контролируют фотоинтенсиметром перед началом испытаний и через каждые 20 ч облучения.
До начала проведения испытаний устанавливают режим испытаний. Допускается в обоснованных случаях (например, при специфических условиях эксплуатации профилей) по согласованию с заказчиком изменять порядок (режимы) проведения испытания, установленный в настоящем стандарте. При этом принятые изменения следует отражать в разработанной для этих целей программе испытаний и исполнительной (лабораторной) документации (в том числе в журналах и протоколах испытаний).
