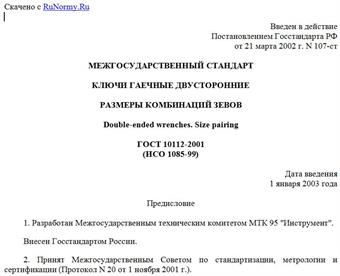

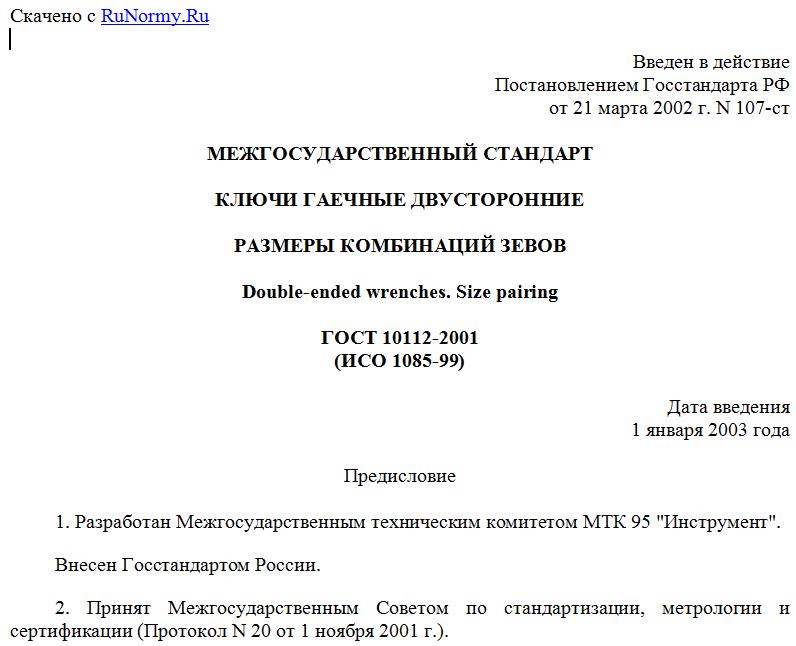

Введен в действие
Постановлением Госстандарта РФ
от 21 марта 2002 г. N 107-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КЛЮЧИ ГАЕЧНЫЕ ДВУСТОРОННИЕ
РАЗМЕРЫ КОМБИНАЦИЙ ЗЕВОВ
Double-ended wrenches. Size pairing
ГОСТ 10112-2001
(ИСО 1085-99)
Дата введения
1 января 2003 года
Предисловие
1. Разработан Межгосударственным техническим комитетом МТК 95 "Инструмент".
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦ Азгосстандарт ¦
¦Республика Армения ¦ Армгосстандарт ¦
¦Республика Беларусь ¦ Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦ Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦ Кыргызстандарт ¦
¦Республика Молдова ¦ Молдовастандарт ¦
¦Российская Федерация ¦ Госстандарт России ¦
¦Республика Таджикистан ¦ Таджикстандарт ¦
¦Туркменистан ¦ Главгосслужба "Туркменстандартлары" ¦
¦Республика Узбекистан ¦ Узгосстандарт ¦
¦Украина ¦ Госстандарт Украины ¦
L--------------------------+--------------------------------------
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 1085-99 "Инструмент монтажный для винтов и гаек. Двусторонние гаечные ключи. Размеры сочетаний зевов" и содержит дополнительные требования, отражающие потребности экономики страны.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 марта 2002 г. N 107-ст межгосударственный стандарт ГОСТ 10112-2001 (ИСО 1085-99) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. Взамен ГОСТ 10112-80.
1. Область применения
Настоящий стандарт распространяется на размеры комбинаций зевов гаечных двусторонних ключей.
Дополнительные требования, отражающие потребности экономики страны, указаны в Приложениях Б и В.
Требования стандарта обязательные, кроме Приложений Б и В.
2. Основные размеры
2.1. Ключи гаечные двусторонние следует изготовлять с размерами комбинаций зевов, указанными на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
В миллиметрах
--------------------T----------------------T---------------------¬
¦ S x S ¦ S x S ¦ S x S ¦
¦ 1 2 ¦ 1 2 ¦ 1 2 ¦
+-------------------+----------------------+---------------------+
¦ 3,2 x 4 ¦ 11 x 13 ¦ 27 x 30 ¦
+-------------------+----------------------+---------------------+
¦ 4 x 5 ¦ 13 x 15 ¦ 30 x 34 ¦
+-------------------+----------------------+---------------------+
¦ 5 х 5,5 ¦ 13 х 16 ¦ 34 x 36 ¦
+-------------------+----------------------+---------------------+
¦ 5,5 x 7 ¦ 15 x 16 ¦ 36 x 41 ¦
+-------------------+----------------------+---------------------+
¦ 7 x 8 ¦ 16 х 18 ¦ 41 х 46 ¦
+-------------------+----------------------+---------------------+
¦ 8 x 10 ¦ 18 x 21 ¦ 46 x 50 ¦
+-------------------+----------------------+---------------------+
¦ 10 x 11 ¦ 21 x 24 ¦ 50 x 55 ¦
+-------------------+----------------------+---------------------+
¦ 10 x 13 ¦ 24 x 27 ¦ 55 x 60 ¦
L-------------------+----------------------+----------------------
2.2. Размеры комбинаций зевов двусторонних гаечных ключей, менее предпочтительные для применения, приведены в Приложении А.
2.3. Размеры комбинаций зевов двусторонних гаечных ключей в дюймах приведены в Приложении Б.
2.4. Размеры комбинаций зевов двусторонних гаечных ключей, дополнительно применяемых в отечественной промышленности, приведены в Приложении В.
Приложение А
(обязательное)
МЕНЕЕ ПРЕДПОЧТИТЕЛЬНЫЕ ДЛЯ ПРИМЕНЕНИЯ РАЗМЕРЫ
КОМБИНАЦИЙ ЗЕВОВ ДВУСТОРОННИХ ГАЕЧНЫХ КЛЮЧЕЙ
Таблица А.1
В миллиметрах
--------------------T----------------------T---------------------¬
¦ S x S ¦ S x S ¦ S x S ¦
¦ 1 2 ¦ 1 2 ¦ 1 2 ¦
+-------------------+----------------------+---------------------+
¦ 6 x 7 ¦ 16 x 17 ¦ 24 x 26 ¦
+-------------------+----------------------+---------------------+
¦ 8 x 9 ¦ 17 x 19 ¦ 24 x 30 ¦
+-------------------+----------------------+---------------------+
¦ 12 x 13 ¦ 18 x 19 ¦ 25 x 28 ¦
+-------------------+----------------------+---------------------+
¦ 12 x 14 ¦ 19 x 22 ¦ 27 x 29 ¦
+-------------------+----------------------+---------------------+
¦ 13 x 14 ¦ 19 x 24 ¦ 27 x 32 ¦
+-------------------+----------------------+---------------------+
¦ 13 x 17 ¦ 20 x 22 ¦ 30 x 32 ¦
+-------------------+----------------------+---------------------+
¦ 14 x 15 ¦ 21 x 22 ¦ 30 x 36 ¦
+-------------------+----------------------+---------------------+
¦ 14 x 17 ¦ 21 x 23 ¦ 32 x 34 ¦
+-------------------+----------------------+---------------------+
¦ 15 x 18 ¦ 22 x 24 ¦ 32 x 36 ¦
L-------------------+----------------------+----------------------
Приложение Б
(обязательное)
РАЗМЕРЫ КОМБИНАЦИЙ ЗЕВОВ
ДВУСТОРОННИХ ГАЕЧНЫХ КЛЮЧЕЙ В ДЮЙМАХ
Таблица Б.1
В дюймах
--------------------T----------------------T---------------------¬
