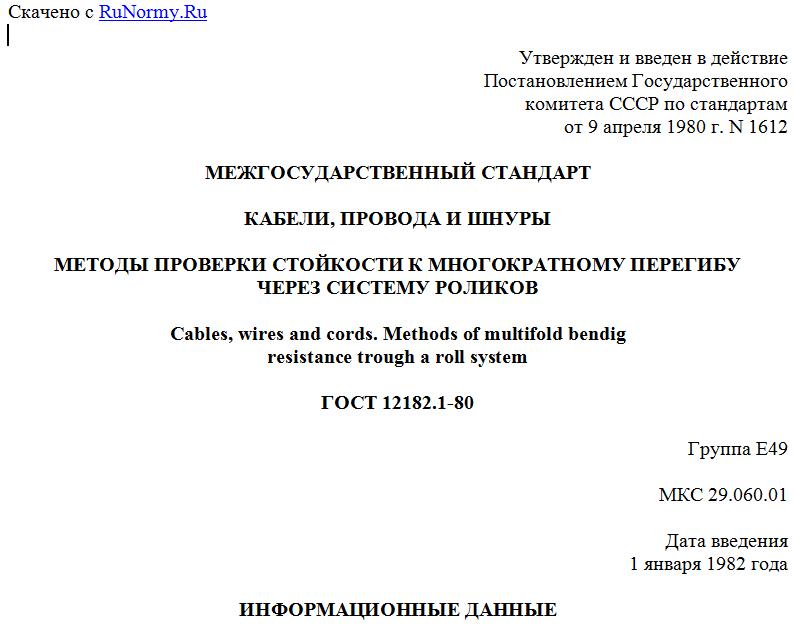

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ, ПРОВОДА И ШНУРЫ
МЕТОДЫ ПРОВЕРКИ СТОЙКОСТИ К МНОГОКРАТНОМУ ПЕРЕГИБУ
ЧЕРЕЗ СИСТЕМУ РОЛИКОВ
Cables, wires and cords. Methods of multifold bendig
resistance trough a roll system
ГОСТ 12182.1-80
Группа Е49
МКС 29.060.01
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.04.80 N 1612
3. Стандарт соответствует международным стандартам МЭК 60245-2-94 с изменениями N 1 (1997) и N 2 (1997), МЭК 60227-2-97 в части метода проверки стойкости к многократному перегибу кабелей, проводов и шнуров.
4. ВЗАМЕН ГОСТ 12182.1-71
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2990-78 4.2.6
ГОСТ 12182.0-80 1.1, 2.1.1, 2.2.1, 3.1, 4.1, 5.1
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 05.07.91 N 1218
7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в марте 1981 г., сентябре 1992 г. (ИУС 7-81, 12-92)
Настоящий стандарт распространяется на кабели, провода и шнуры, предназначенные для подключения подвижных электрических установок, и устанавливает методы проверки их стойкости к многократному перегибу через систему роликов.
(Измененная редакция, Изм. N 2).
1. ОТБОР ОБРАЗЦОВ
1.1. Отбор образцов должен производиться по ГОСТ 12182.0.
Длина образца должна быть не менее 5 м.
(Измененная редакция, Изм. N 1).
2. АППАРАТУРА
2.1. Для кабелей, проводов и шнуров сечением жил до 4 мм2 включительно
2.1.1. Для испытания должен применяться стенд, соответствующий требованиям ГОСТ 12182.0 и включающий:
- каретку со сменными роликами. Центры осей сменных роликов должны располагаться по линии, образующей с испытуемым образцом угол ;
- систему управления движением каретки;
- набор грузов и ограничивающих зажимов.
Конструкция стенда должна иметь систему сигнализации и автоматического отключения подачи тока при возникновении короткого замыкания между жилами образца или между жилами образца и элементами стенда, а также обеспечивать сигнализацию в случае прерывания тока через жилы образца.
Схема стенда приведена на черт. 1.
1 - испытуемый образец; 2 - ограничивающие зажимы;
3 - сменные ролики; 4 - каретка; 5 - груз
Черт. 1
2.1.2, 2.1.3. Исключены с 1 января 2004 года. - Изменение N 3, введенное в действие Постановлением Госстандарта России от 27.06.2003 N 211-ст.
2.2. Для кабелей, проводов и шнуров сечением жил свыше 4 мм2
2.2.1. Для испытания должен применяться стенд, соответствующий требованиям ГОСТ 12182.0 и содержащий:
- механизм, снабженный зажимами для крепления образца и обеспечивающий образцу возвратно-поступательное движение со скоростью не более 3,0 м/с;
- сменные ролики;
- натяжное устройство.
Схема стенда приведена на черт. 2, а варианты деформирования испытуемого образца на сменных роликах указаны в таблице.
1 - испытуемый образец; 2 - сменные ролики;
3 - натяжной (сменный) ролик; 4 - груз; 5 - зажимы;
6 - приводной ролик
Черт. 2
2.2.2. Диаметры сменных роликов должны соответствовать указанным в НТД на кабельные изделия.
Рекомендуемый набор сменных роликов должен соответствовать ряду 200, 300, 400, 500, 600, 800 мм.
Номер варианта Схема деформирования образца
1
2
3
Допускаемые отклонения от номинальных размеров роликов не должны превышать +/- 10%.
2.2.3. Сменные ролики должны лежать в одной плоскости, а их оси должны быть параллельны между собой и осью натяжного и приводного роликов. Допускаемое отклонение от параллельности и уклонения от плоскости не должно превышать 0,4 рад.
2.2.4. Натяжное устройство стенда должно обеспечивать натяжение образца с усилием, предусмотренным в НТД на кабельные изделия; допускаемые отклонения от заданных значений не должны превышать +/- 10%, без учета рывков.
3. ПОДГОТОВКА К ИСПЫТАНИЯМ
3.1. Подготовка образцов к испытаниям должна проводиться в соответствии с требованиями ГОСТ 12182.0.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Испытания должны проводиться в соответствии с ГОСТ 12182.0.
4.2. Испытания кабелей, проводов и шнуров сечением жил до 4,0 мм2 включительно
4.2.1. Цикл испытания заключается в перемещении роликов по образцу при движении каретки из крайнего исходного положения в одном, а затем в противоположном направлении.
4.2.2. Сменные ролики на каретке и ограничивающие зажимы должны быть установлены так, чтобы образец между роликами был в горизонтальном положении и натяжение осуществлялось грузами P (черт. 1). Расстояние от ограничивающего зажима до его опоры в положении, когда другой зажим находится на своей опоре, должно быть не более 5 см.
Номинальные диаметры роликов и номинальная масса грузов должны соответствовать значениям, указанным в табл. 1, если в НТД на кабельные изделия не указаны другие значения. Допускаемые отклонения от номинальных размеров роликов и массы грузов не должны превышать +/- 10%.
Таблица 1
Тип шнура, провода или гибкого кабеля Число жил <*> Номинальное сечение основных жил, мм2 Масса груза, кг Диаметр ролика <**>, мм
Шнур для декоративных цепей; плоский шнур или провод без оболочки 1, 2 0,50 0,5 60
0,75 1,0 60
Шнур или провод в обмотке или в оплетке 2, 3 0,75 1,0 80
1,00 1,0 80
1,50 1,0 80
Шнур, провод или кабель в поливинилхлоридной оболочке 2 0,50 0,5 60
0,75 1,0 80
1,00 1,0 80
1,50 1,0 80
2,50 1,5 120
3 0,50 0,5 80
0,75 1,0 80
1,00 1,0 80
1,50 1,0 80
2,50 1,5 120
4 0,50 0,5 80
0,75 1,0 80
1,00 1,0 80
1,50 1,5 120
2,50 1,5 120
5 0,50 1,0 80
0,75 1,0 80
1,00 1,0 120
1,50 1,5 120
2,50 2,0 120
6 0,50 1,0 120
0,75 1,5 120
1,00 1,5 120
1,50 2,0 120
2,50 2,5 160
7 0,50 1,0 120
0,75 1,5 120
1,00 1,5 120
1,50 2,0 160
2,50 3,5 160
12 0,50 1,5 120
0,75 2,0 160
1,00 3,0 160
1,50 4,0 160
2,50 7,0 200
18 0,50 2,0 160
0,75 3,0 160
1,00 4,0 160
1,50 6,0 200
2,50 7,5 200
Шнур, провод или кабель в резиновой, полихлоропреновой или аналогичной синтетической эластомерной оболочке и в оболочке из термоэластопласта От 2 до 5 0,75 1,0 80
2 1,00 1,0 120
1,50 1,0 120
2,50 1,5 120
4,00 2,5 160
3 1,00 1,0 120
1,50 1,5 120
2,50 2,0 160
4,00 3,0 160
4 1,00 1,5 120
1,50 1,5 120
2,50 2,5 160
4,00 3,5 200
5 1,00 1,5 120
1,50 2,5 160
2,50 3,0 160
4,00 4,0 200
7 1,50 3,5 160
2,50 5,0 200
12 1,50 5,0 200
2,50 7,5 200
18 1,50 7,5 200
2,50 9,0 200
--------------------------------
<*> Испытания кабелей с числом жил между 7 и 18, не указанным в таблице, проводят при массе груза и диаметре роликов, установленных для ближайшего большего числа жил того же сечения.
<**> Диаметр, измеренный по самой нижней точке канавки.
(Измененная редакция, Изм. N 2).
4.2.3. Каретка должна совершать цикличное (возвратно-поступательное) движение на участке длиной не менее 1 м со скоростью (0,35 +/- 0,05) м/с при каждом изменении направления движения, если в НТД на кабельные изделия не указаны другие значения.
4.2.4. Для круглых образцов должны применяться ролики с желобками полукруглого сечения, а для плоских - с желобками прямоугольного сечения. Допускается применять ролики другой формы, если об этом указано в НТД на кабельные изделия.
4.2.5. Испытания должны проводиться под токовой нагрузкой, если это указано в НТД на кабельные изделия. Для создания токовой нагрузки используют или низкое безопасное напряжение или напряжение 220/380 В.
