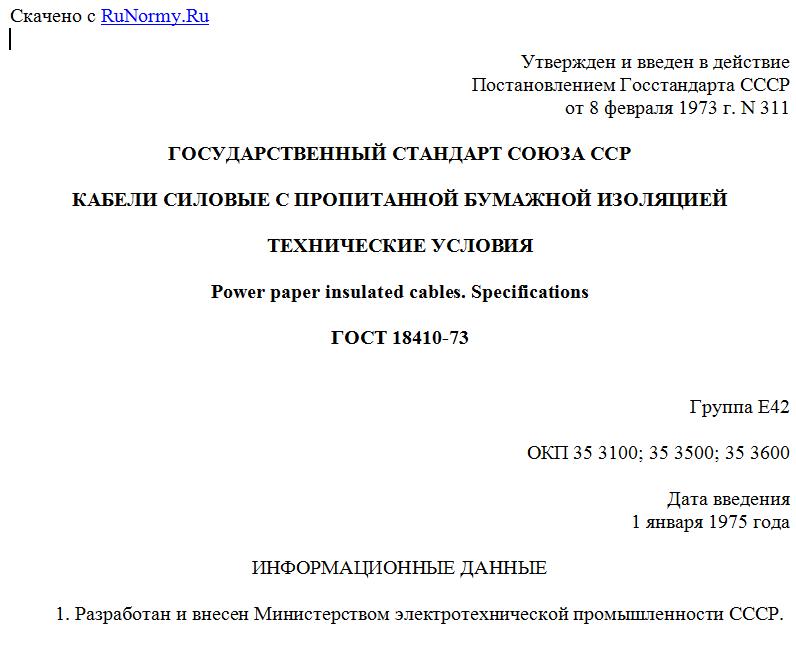

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 8 февраля 1973 г. N 311
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАБЕЛИ СИЛОВЫЕ С ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Power paper insulated cables. Specifications
ГОСТ 18410-73
Группа Е42
ОКП 35 3100; 35 3500; 35 3600
Дата введения
1 января 1975 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством электротехнической промышленности СССР.
Разработчики: Ю.В. Образцов, канд. техн. наук (руководитель темы); М.К. Каменский; А.И. Балашов; Т.В. Белкина.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 08.02.1973 N 311.
Изменение N 5 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 3 от 18.02.93).
За принятие проголосовали:
-----------------------T------------------------------------------
Наименование ¦ Наименование национального органа
государства ¦ по стандартизации
-----------------------+------------------------------------------
Азербайджанская ¦ Азгосстандарт
Республика ¦
Республика Армения ¦ Армгосстандарт
Республика Белоруссия ¦ Госстандарт Белоруссии
Грузия ¦ Грузстандарт
Республика Казахстан ¦ Госстандарт Республики Казахстан
Республика Молдова ¦ Молодовастандарт
Республика Узбекистан ¦ Узгосстандарт
Российская Федерация ¦ Госстандарт России
Туркменистан ¦ Главная государственная инспекция
¦ Туркменистана
Украина ¦ Госстандарт Украины
3. Взамен ГОСТ 340-59, ГОСТ 6515-55.
4. Стандарт полностью соответствует международным стандартам МЭК 55-1-78, МЭК 55-2-81.
5. Ссылочные нормативно-технические документы
---------------------------------------T--------------------------
Обозначение НТД, на который дана ссылка¦ Номер раздела, пункта
---------------------------------------+--------------------------
ГОСТ 12.2.007.14-75 ¦2а.1
ГОСТ 20.57.406-81 ¦4.5.1
ГОСТ 1292-81 ¦2.2.14
ГОСТ 1497-84 ¦4.2.2
ГОСТ 1770-74 ¦4.6
ГОСТ 2990-78 ¦4.3.3, 4.3.5, 4.4.1
ГОСТ 3345-76 ¦4.3.2
ГОСТ 7006-72 ¦1.1, 2.2.15, 3.3.1, 4.2.4,
¦4.5.2
ГОСТ 7229-76 ¦4.3.1
ГОСТ 10751-85 ¦2.2.16
ГОСТ 12176-89 ¦2.6, 4.7
ГОСТ 12177-79 ¦4.2.1
ГОСТ 12179-76 ¦4.3.4
ГОСТ 13843-78 ¦2.2.16
ГОСТ 15150-69 ¦Вводная часть, 4.1, 5.5,
¦5.6
ГОСТ 18690-82 ¦5.1, 5.2
ГОСТ 22483-77 ¦2.2.1, 2.3.1
ГОСТ 24641-81 ¦2.2.14, 4.2.3
ТУ 6.01-1328-86 ¦2.2.16
ТУ 6-48-23-89 ¦2.2.16
ТУ 16.К71-087-90 ¦2.2.16
ТУ 16.К71-088-90 ¦2.2.16
ТУ 17-05.021-90 ¦2.2.16
ТУ 17-14-255-90 ¦2.2.16
6. Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93).
7. Переиздание (май 1998 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в июне 1978 г., декабре 1979 г., ноябре 1984 г., июне 1987 г., апреле 1996 г. (ИУС 8-78, 1-80, 2-85, 10-87, 7-96).
Настоящий стандарт распространяется на силовые кабели с алюминиевыми и медными жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ переменного тока частотой 50 Гц.
Кабели могут быть использованы в электрических сетях постоянного тока.
Настоящий стандарт устанавливает требования к кабелям, изготавливаемым для нужд народного хозяйства и экспорта.
Виды климатического исполнения кабелей УХЛ, Т категорий размещения 1, 5 по ГОСТ 15150, включая прокладку в почве.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. N 5.)
1. МАРКИ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Марки кабелей должны соответствовать указанным в табл. 1. Коды ОКП приведены в Приложении 1а.
Таблица 1
-------------------------------------------------------T----------
Обозначение марки кабеля ¦ Тип
--------------------------T----------------------------+защитного
с вязким составом ¦ с нестекающим составом ¦ покрова
----------------T---------+----------------T-----------+
с алюминиевой ¦с медной ¦ с алюминиевой ¦ с медной ¦
жилой ¦ жилой ¦ жилой ¦ жилой ¦
----------------+---------+----------------+-----------+----------
Кабели с алюминиевой оболочкой ¦
¦
ААГ ¦- ¦- ¦- ¦Без защит-
¦ ¦ ¦ ¦ного пок-
¦ ¦ ¦ ¦рова
ААШп ¦- ¦- ¦- ¦Шп
ААШв ¦- ¦ЦААШв ¦- ¦Шв
ААШнг ¦- ¦ЦААШнг ¦- ¦Шнг
ААБлГ ¦- ¦ЦААБлГ ¦- ¦БлГ
ААБнлГ ¦- ¦ЦААБнлГ ¦- ¦БнлГ
ААБл ¦- ¦ЦААБл ¦- ¦Бл
ААБ2л ¦- ¦ЦААБ2л ¦- ¦Б2л
ААБ2лШв ¦- ¦- ¦- ¦Б2лШв
ААБ2лШп ¦- ¦- ¦- ¦Б2лШп
ААБв ¦- ¦ЦААБв ¦- ¦Бв
ААБвГ ¦- ¦ЦААБвГ ¦- ¦БвГ
ААПл ¦- ¦ЦААПл ¦- ¦Кл
ААПлГ ¦- ¦ЦААПлГ ¦- ¦КлГ
ААП2л ¦- ¦ЦААП2л ¦- ¦К2л
ААП2лШв ¦- ¦- ¦- ¦П2лШв
¦
Кабели со свинцовой оболочкой ¦
¦
АСГ ¦СГ ¦- ¦- ¦Без
¦ ¦ ¦ ¦защитного
¦ ¦ ¦ ¦покрова
АСШв ¦СШв ¦ЦАСШв ¦ЦСШв ¦Шв
АСБШв ¦СБШв ¦ЦАСБШв ¦ЦСБШв ¦БШв
АСБ ¦СБ ¦ЦАСБ ¦ЦСБ ¦Б
АСБл ¦СБл ¦ЦАСБл ¦ЦСБл ¦Бл
АСБ2л ¦СБ2л ¦ЦАСБ2л ¦ЦСБ2л ¦Б2л
АСБ2лГ ¦СБ2лГ ¦- ¦- ¦Б2лГ
