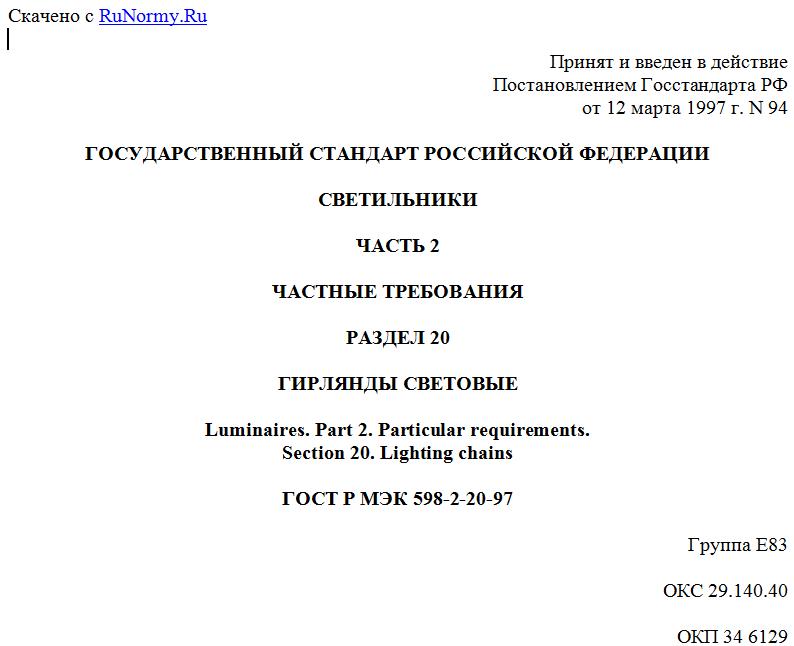

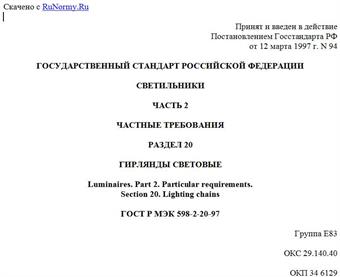

Принят и введен в действие
Постановлением Госстандарта РФ
от 12 марта 1997 г. N 94
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВЕТИЛЬНИКИ
ЧАСТЬ 2
ЧАСТНЫЕ ТРЕБОВАНИЯ
РАЗДЕЛ 20
ГИРЛЯНДЫ СВЕТОВЫЕ
Luminaires. Part 2. Particular requirements.
Section 20. Lighting chains
ГОСТ Р МЭК 598-2-20-97
Группа Е83
ОКС 29.140.40
ОКП 34 6129
96 3810
Дата введения
1 января 1998 года
Предисловие
1. Разработан и внесен Всероссийским научно-исследовательским, проектно-конструкторским светотехническим институтом им. С.И. Вавилова (ООО "ВНИСИ").
2. Принят и введен в действие Постановлением Госстандарта России от 12 марта 1997 г. N 94.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 598-2-20 (1996) "Светильники. Часть 2. Частные требования. Раздел 20. Гирлянды световые" с Изменением N 1 (1998 г.).
4. Введен впервые.
5. Издание (октябрь 2003 г.) с Изменением N 1, принятым в январе 2003 г. (ИУС 4-2003).
20.1. Область распространения
Настоящий стандарт содержит требования к световым гирляндам, состоящим из последовательно или параллельно соединенных ламп накаливания, для внутреннего или наружного использования на напряжение питания не более 250 В.
Стандарт следует применять совместно с теми разделами ГОСТ Р МЭК 60598-1, на которые даны ссылки.
Примечания. 1. Елочная гирлянда - пример световой гирлянды, содержащей последовательно соединенные лампы.
Гирлянда для освещения лыжных трасс или прогулочных дорожек - пример световой гирлянды с параллельно соединенными лампами.
2. Для гирлянд, оснащенных втычными ламповыми патронами, применяются соответствующие требования настоящего стандарта.
3. В некоторых странах используется термин "цепочка" вместо "гирлянда".
20.1.1. Обязательные ссылки
В следующих нормативных документах содержатся положения, на которые в виде ссылок указывается в тексте настоящего стандарта.
На дату издания настоящего стандарта были указаны действующие редакции. Все нормативные документы подвергают пересмотру и частичным согласованным изменениям, поэтому необходимо учитывать возможность применения для настоящего стандарта более поздних изданий нормативных документов, указанных ниже. Члены МЭК и ИСО ведут регистрацию действующих международных стандартов.
ГОСТ 7396.1-89 (МЭК 83-75). Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р МЭК 227-7-98. Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели гибкие экранированные и неэкранированные с двумя и более токопроводящими жилами
ГОСТ Р МЭК 245-5-97. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Лифтовые кабели
ГОСТ Р 51318.14.1-99. Совместимость технических средств электромагнитная. Радиопомехи индустриальные от бытовых приборов, электрических инструментов и аналогичных устройств. Нормы и методы испытаний
ГОСТ Р 51325.1-99. Соединители электрические бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний
ГОСТ Р МЭК 60227-1-99 <*>. Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования
ГОСТ Р МЭК 60227-2-99 <*>. Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний
ГОСТ Р МЭК 60227-3-2002. Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели без оболочки для стационарной прокладки
ГОСТ Р МЭК 60227-4-2002. Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели в оболочке для стационарной прокладки
ГОСТ Р МЭК 60227-5-2002. Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Гибкие кабели (шнуры)
ГОСТ Р МЭК 60227-6-2002. Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Лифтовые кабели и кабели для гибких соединений
ГОСТ Р МЭК 60238-99 <**>. Патроны резьбовые для ламп
ГОСТ Р МЭК 60245-1-97 <*>. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования
ГОСТ Р МЭК 60245-2-2002 <*>. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний
ГОСТ Р МЭК 60245-3-97. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели с нагревостойкой кремнийорганической изоляцией
ГОСТ Р МЭК 60245-4-2002. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Шнуры и гибкие кабели
ГОСТ Р МЭК 60245-6-97. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели для электродной дуговой сварки
ГОСТ Р МЭК 60245-7-97. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели с нагревостойкой этиленвинилацетатной резиновой изоляцией
ГОСТ Р МЭК 60245-8-2002. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Шнуры для областей применения, требующих высокой гибкости
ГОСТ Р МЭК 60598-1-2003. Светильники. Часть 1. Общие требования и методы испытаний
ГОСТ Р МЭК 60811-3-1-94. Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических и оптических кабелей. Испытание под давлением при высокой температуре. Испытание на стойкость к растрескиванию
--------------------------------
<*> См. также ГОСТ 26413.0-85.
<**> См. также ГОСТ 2746-90.
(Измененная редакция, Изм. N 1).
20.2. Общие требования к испытаниям
Применяют положения раздела 0 ГОСТ Р МЭК 60598-1. Испытания, подробно описанные в каждом соответствующем разделе ГОСТ Р МЭК 60598-1, должны проводиться в последовательности, указанной в настоящем стандарте.
20.3. Определения
В настоящем стандарте применяют определения, приведенные в разделе 1 ГОСТ Р МЭК 60598-1, а также следующие:
20.3.1. Разборная световая гирлянда: гирлянда, конструкция которой позволяет заменять ее элементы.
20.3.2. Неразборная световая гирлянда: гирлянда, конструкция которой не позволяет отделить от нее детали, сохранив возможность ее использования.
20.3.3. Запаянная гирлянда: гирлянда, заключенная в жесткую или гибкую изолирующую прозрачную трубку или шланг, запаянная на концах и не имеющая мест сочленений.
20.4. Классификация
Гирлянды должны классифицироваться в соответствии с требованиями раздела 2 ГОСТ Р МЭК 60598-1 совместно с требованиями 20.4.1 и 20.4.2 настоящего стандарта.
20.4.1. По защите от поражения электрическим током гирлянды должны иметь класс защиты II или III.
20.4.2. По степени защиты от попадания пыли и влаги гирлянды для наружного применения следует классифицировать как дождезащищенные, брызгозащищенные, струезащищенные или водонепроницаемые.
20.5. Маркировка
Применяют положения раздела 3 ГОСТ Р МЭК 60598-1 совместно с требованиями 20.5.1 и 20.5.2 настоящего стандарта.
20.5.1.
a) Гирлянды, имеющие последовательно соединенные лампы, должны иметь маркировку, содержащую тип или электрические характеристики ламп и нормируемое для всей гирлянды напряжение.
b) Гирлянды должны быть снабжены следующими предупредительными надписями:
1) "Не вводите и не извлекайте лампы из патрона без отключения гирлянды от сети питания";
2) "Для последовательно включенных ламп немедленно заменяйте перегоревшие лампы лампами такого же напряжения и мощности, чтобы не допустить перегрева". Это требование не применимо к запаянным гирляндам;
3) "Не включайте нераспакованные гирлянды";
4) в гирляндах с последовательно соединенными лампами, имеющими предохранитель для обеспечения требований 20.12.3 настоящего стандарта, - "Не заменяйте перегоревшую лампу на лампу без предохранителя", см. подпункт е).
c) Обычные гирлянды должны дополнительно сопровождаться информацией о том, что их можно использовать только внутри помещений.
d) Гирлянды, не предназначенные для присоединения друг к другу, должны дополнительно снабжаться следующей предупредительной надписью:
"Не соединять электрически с другой гирляндой".
e) Гирлянды с лампами, имеющими предохранитель для обеспечения требований 20.12.3 настоящего стандарта, должны сопровождаться информацией о способах, позволяющих отличить лампу с предохранителем (см. 20.5.3 настоящего стандарта).
Примечание. Лампа с предохранителем - это лампа, спроектированная так, что цепь в случае короткого замыкания обрывается при помощи специального плавкого предохранителя, имеющегося в лампе, или другим способом, например при помощи специального тела накала.
20.5.2. След информация должна быть маркирована на патроне для ламп или на кабеле, или на прочной несъемной оболочке, или на бирке, прикрепленной к кабелю:
a) наименование;
b) символ класса защиты II или III (который применим);
c) степень защиты от попадания пыли и влаги, если защита имеется;
