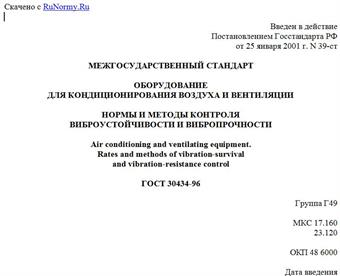

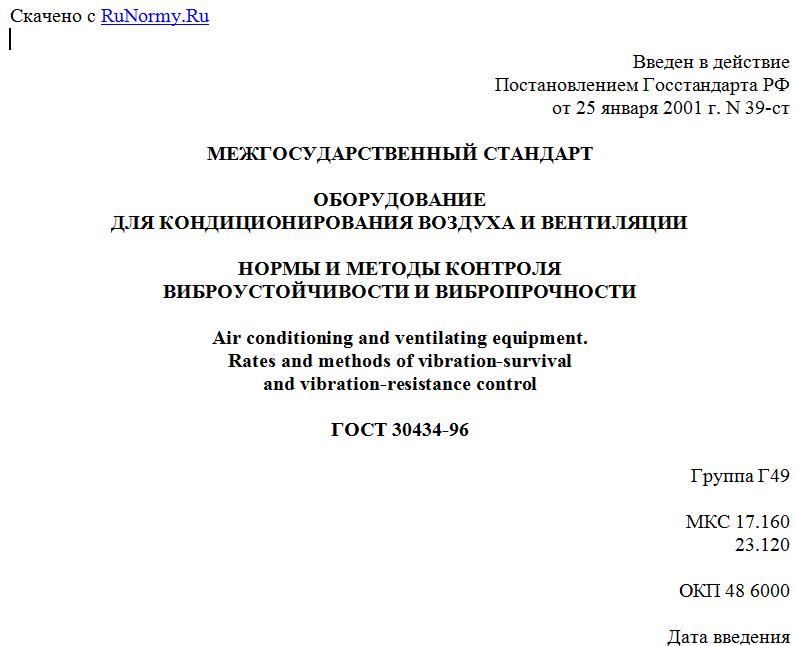

Введен в действие
Постановлением Госстандарта РФ
от 25 января 2001 г. N 39-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ
ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ВЕНТИЛЯЦИИ
НОРМЫ И МЕТОДЫ КОНТРОЛЯ
ВИБРОУСТОЙЧИВОСТИ И ВИБРОПРОЧНОСТИ
Air conditioning and ventilating equipment.
Rates and methods of vibration-survival
and vibration-resistance control
ГОСТ 30434-96
Группа Г49
МКС 17.160
23.120
ОКП 48 6000
Дата введения
1 января 2002 года
Предисловие
1. Разработан Межгосударственным Техническим комитетом по стандартизации МТК 208 "Оборудование для кондиционирования воздуха и вентиляции"; Научно-исследовательским и проектно-конструкторским институтом по оборудованию для кондиционирования воздуха и вентиляции (НИИкондиционер).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол от 3 октября 1996 г. N 10).
За принятие голосовали:
---------------------------T--------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+--------------------------------------+
¦Азербайджанская Республика¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикгосстандарт ¦
¦Туркменистан ¦Главгосинспекция "Туркменстандартлары"¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+---------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 25 января 2001 г. N 39-ст межгосударственный стандарт ГОСТ 30434-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на оборудование для кондиционирования воздуха и вентиляции общего назначения (далее - оборудование), перечень которого приведен в Приложении А, и устанавливает нормы и методы контроля виброустойчивости и вибропрочности его конструкций.
Требования стандарта являются обязательными.
2. Требования к испытаниям и нормы контроля
виброустойчивости и вибропрочности оборудования
для кондиционирования воздуха и вентиляции
2.1. Общие положения
2.1.1. Испытания, предусмотренные настоящим стандартом, проводят с целью проверки соответствия оборудования требованиям, установленным в стандартах и технических условиях (ТУ).
2.1.2. Испытания по настоящему стандарту проводят при предварительных, приемочных (государственных, ведомственных), типовых, квалификационных и периодических испытаниях.
Периодические испытания оборудования проводят ежегодно, причем при отсутствии рекламаций в течение этого периода периодичность испытаний может быть увеличена до трех лет.
2.1.3. Если масса, габаритные размеры и конструкция оборудования не позволяют его испытывать в собранном виде на существующем испытательном оборудовании, то проводят испытания каждого отдельного блока.
Порядок проведения таких испытаний оговаривают в стандартах и ТУ на конкретные виды и типоразмеры оборудования.
Оборудование, состоящее из отдельных блоков, находящихся в неодинаковых условиях эксплуатации, испытывают раздельно по нормам, соответствующим условиям эксплуатации каждого блока, что установлено в ТУ на оборудование.
2.1.4. Испытания проводят в нормальных климатических условиях, которые характеризуется следующими значениями климатических факторов:
- температура воздуха - (25 +/- 10) °C;
- относительная влажность воздуха - от 45 до 80%;
- атмосферное давление - от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.), или в климатических условиях, оговоренных в нормативных документах.
2.1.5. При испытаниях оборудования с собственными виброизоляторами на виброустойчивость и вибропрочность (при воздействии широкополосной случайной вибрации в диапазоне частот 0,7 - 1,4 от резонансной частоты колебаний изделий на виброизоляторах) допускается:
- уменьшать амплитуду перемещения или ускорения таким образом, чтобы ускорение, воздействующее на само оборудование (без учета виброизоляторов), соответствовало требованиям, предъявляемым к оборудованию в целом;
- испытывать оборудование без виброизоляторов по нормам, предъявляемым к оборудованию;
- указывать возможность отклонения параметров за определенные в ТУ на изделие пределы.
2.1.6. При наличии в оборудовании элементов на упругой подвеске в технически обоснованных случаях допускается уменьшать амплитуду ускорения или исключать испытание оборудования на резонансных частотах элементов на упругой подвеске, если в ТУ на оборудование указаны резонансные частоты этих элементов.
2.1.7. Испытания проводят при воздействии внешних механических факторов одновременно или последовательно по трем взаимно перпендикулярным направлениям, если иное не установлено в ТУ на изделие.
Допускается испытывать оборудование в одном, наиболее опасном для него положении, без сокращения общей продолжительности воздействия механических факторов.
При испытании на вибропрочность для сокращения времени испытаний допускается:
- проводить испытания на однокоординатных вибрационных стендах при установке оборудования под углом 45° к двум его координатным осям поочередно в двух взаимно перпендикулярных положениях таким образом, чтобы вибрации воздействовали на испытываемое оборудование по трем осям, при этом амплитуду перемещения или ускорения увеличивают в 1,4 раза, а продолжительность испытаний сокращают на 1/3;
- проводить испытания на однокоординатных вибрационных стендах при установке оборудования под углом 45° к трем координатным осям, при этом амплитуду перемещения или ускорения увеличивают в 1,7 раза, а продолжительность испытаний сокращают на 2/3;
- проводить испытания на двухкоординатных вибрационных стендах при поочередной установке испытываемого оборудования в двух положениях, получаемых поворотом его на 90°. В этом случае продолжительность испытаний в каждом положении составляет 1/3 от общей продолжительности действия вибрации при испытании.
2.1.8. При сокращении продолжительности воздействия вибрации путем увеличения амплитуды ускорения следует учитывать диапазон линейности прочностной характеристики оборудования, то есть при повышенном уровне амплитуды ускорения недопустимо появление качественно новых механизмов отказов, не имеющих места при уровне амплитуды ускорения, установленном в ТУ на оборудование.
2.1.9. Испытания включают следующий ряд операций, проводимых последовательно:
- начальная стабилизация (при необходимости);
- начальные проверки и начальные измерения (при необходимости);
- выдержка;
- конечная стабилизация (при необходимости);
- заключительные проверки и заключительные измерения (при необходимости).
2.1.10. С целью сокращения общей продолжительности испытаний все или отдельные испытаниям могут проводиться одновременно на нескольких группах образцов (параллельное проведение испытаний).
2.2. Параметры испытательных режимов при испытаниях на виброустойчивость и вибропрочность должны устанавливаться по показаниям рабочих средств измерения в контрольной точке.
При испытаниях контрольную точку выбирают в одном из следующих мест:
на платформе стенда рядом с одной из точек крепления оборудования, если последнее крепится непосредственно на платформе;
на крепежном приспособлении, если оборудование крепится на приспособлении;
рядом с точкой крепления виброизолятора, если оборудование крепится на собственных виброизоляторах.
Допускается выбор контрольной точки на платформе стенда, если средства крепления обеспечивают передачу механических воздействий от платформы стенда к приспособлению с минимальными искажениями, при этом отклонения ускорения на приспособлении в месте его крепления не должны превышать +/- 25% значения ускорения в контрольной точке.
2.3. Нормы вибрационных воздействий на оборудование при испытаниях на виброустойчивость приведены в таблице 1.
Таблица 1
------------------------------------T----------------------------¬
¦ Место установки оборудования ¦ Нормы вибрационных ¦
¦ при эксплуатации ¦ воздействий при испытаниях ¦
¦ ¦ на виброустойчивость ¦
¦ ¦при синусоидальной вибрации ¦
¦ +------------T---------------+
¦ ¦ Диапазон ¦Амплитуда уско-¦
¦ ¦ частот, Гц ¦ -2 ¦
¦ ¦ ¦рения, м x с ¦
¦ ¦ ¦(g) ¦
+-----------------------------------+------------+---------------+
