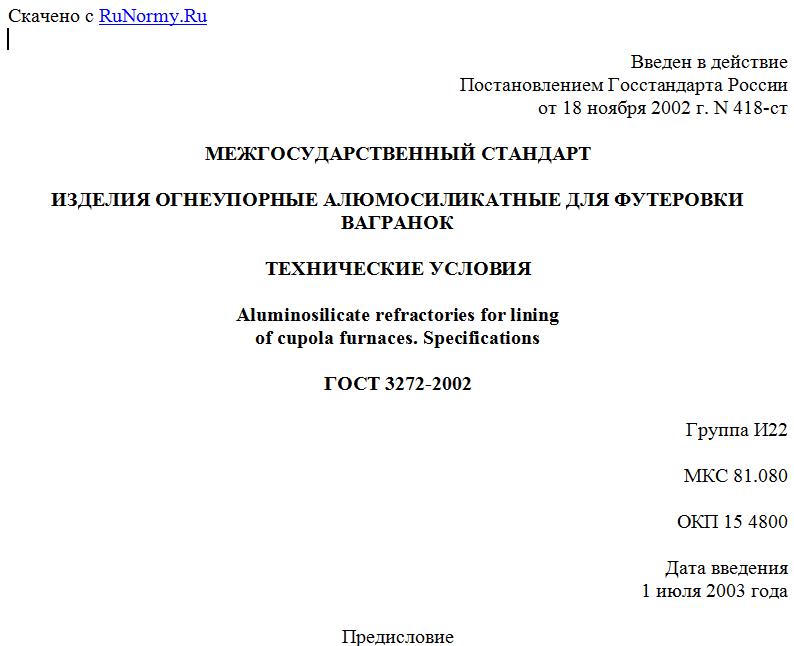

Введен в действие
Постановлением Госстандарта России
от 18 ноября 2002 г. N 418-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ АЛЮМОСИЛИКАТНЫЕ ДЛЯ ФУТЕРОВКИ ВАГРАНОК
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Aluminosilicate refractories for lining
of cupola furnaces. Specifications
ГОСТ 3272-2002
Группа И22
МКС 81.080
ОКП 15 4800
Дата введения
1 июля 2003 года
Предисловие
1. Разработан ОАО "Научно-производственное объединение Восточный институт огнеупоров" (ОАО "НПО ВОСТИО"), Межгосударственным Техническим комитетом МТК 9 "Огнеупоры".
Внесен Госстандартом Российской Федерации.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 7 от 3 сентября 2002 г., по переписке).
За принятие проголосовали
------------------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+-----------------------------------+-------------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L-----------------------------------+--------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 18 ноября 2002 г. N 418-ст межгосударственный стандарт ГОСТ 3272-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2003 г.
4. Взамен ГОСТ 3272-71.
1. Область применения
Настоящий стандарт распространяется на огнеупорные алюмосиликатные изделия, предназначенные для футеровки вагранок.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.4.028-76. Система стандартов безопасности труда. Респираторы ШБ-1 "Лепесток". Технические условия
ГОСТ 12.4.041-89. Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания фильтрующие. Общие технические требования
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 2409-95 (ИСО 5017-88). Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения
ГОСТ 2642.0-86. Огнеупоры и огнеупорное сырье. Общие требования к методам анализа
ГОСТ 2642.4-97. Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия
ГОСТ 2642.5-97. Огнеупоры и огнеупорное сырье. Методы определения оксида железа (III)
ГОСТ 4069-69. Огнеупоры и огнеупорное сырье. Методы определения огнеупорности
ГОСТ 4070-2000 (ИСО 1893-89). Изделия огнеупорные. Метод определения температуры деформации под нагрузкой
ГОСТ 4071.1-94 (ИСО 10059-1-92). Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 5402.1-2000 (ИСО 2478-87). Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве
ГОСТ 7502-89. Рулетки измерительные металлические. Технические условия
ГОСТ 8179-98 (ИСО 5022-79). Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 10905-86. Плиты поверочные и разметочные. Технические условия
ГОСТ 15136-78. Изделия огнеупорные. Метод измерения глубины отбитости углов и ребер
ГОСТ 24717-94. Огнеупоры и сырье огнеупорное. Маркировка, упаковка, хранение и транспортирование
ГОСТ 25706-83. Лупы. Типы, основные параметры. Общие технические требования
ГОСТ 25714-83. Контроль неразрушающий. Акустический звуковой метод определения открытой пористости, кажущейся плотности, плотности и предела прочности при сжатии огнеупорных изделий
ГОСТ 28833-90. Дефекты огнеупорных изделий. Термины и определения.
3. Определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. Рабочая поверхность огнеупорного изделия: поверхность, находящаяся в контакте с расплавом металла и шлака.
3.2. Определения дефектов, характеризующих внешний вид изделия: по ГОСТ 28833.
4. Марки
В зависимости от массовой доли оксида алюминия изделия подразделяют на марки, указанные в таблице 1.
Таблица 1
Характеристика марок изделий
---------T--------------------------------------------T-------------------¬
¦ Марка ¦ Характеристика ¦ Назначение ¦
¦изделия ¦ ¦ ¦
+--------+--------------------------------------------+-------------------+
¦МКВГ-72 ¦ Муллитокорундовые ваграночные массовой ¦ Футеровка горна, ¦
¦ ¦долей Al O не менее 72% ¦плавильного пояса, ¦
¦ ¦ 2 3 ¦фурменной зоны ¦
+--------+--------------------------------------------+ ¦
¦МКРВГ-45¦ Муллитокремнеземистые ваграночные массовой ¦ ¦
¦ ¦долей Al O не менее 45% ¦ ¦
¦ ¦ 2 3 ¦ ¦
+--------+--------------------------------------------+ ¦
¦ШВГ-35 ¦ Шамотные ваграночные массовой долей Al O ¦ ¦
¦ ¦ 2 3 ¦ ¦
¦ ¦не менее 35% ¦ ¦
+--------+--------------------------------------------+ ¦
¦ШВГ-33 ¦ Шамотные ваграночные массовой долей Al O ¦ ¦
¦ ¦ 2 3 ¦ ¦
¦ ¦не менее 33% ¦ ¦
+--------+--------------------------------------------+-------------------+
¦ШВГ-30 ¦ Шамотные ваграночные массовой долей Al O ¦ Футеровка ¦
¦ ¦ 2 3 ¦остальных зон ¦
¦ ¦не менее 30% ¦ ¦
L--------+--------------------------------------------+--------------------
5. Форма и размеры
5.1. Форма и размеры изделий должны соответствовать указанным на рисунках 1 - 3 и в таблицах 2 - 4.
Рисунок 1. Ребровый клин
