"ГОСТ Р МЭК 60081-99. Государственный стандарт Российской Федерации. Лампы люминесцентные двухцокольные. Эксплуатационные требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

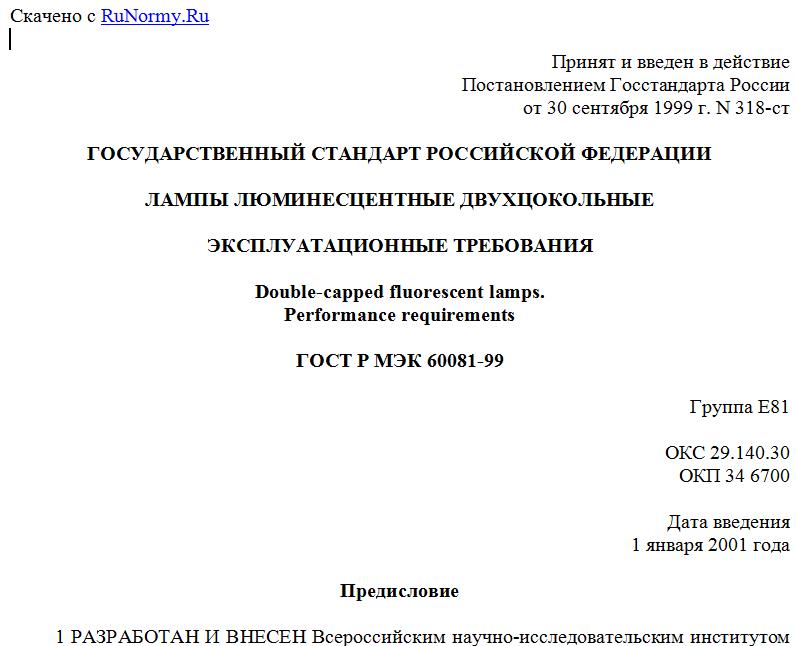

Принят и введен в действие
Постановлением Госстандарта России
от 30 сентября 1999 г. N 318-ст

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ДВУХЦОКОЛЬНЫЕ

ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ

Double-capped fluorescent lamps.
Performance requirements

ГОСТ Р МЭК 60081-99

Группа Е81

ОКС 29.140.30
ОКП 34 6700

Дата введения
1 января 2001 года

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Всероссийским научно-исследовательским институтом источников света имени А.Н. Лодыгина (ОАО "Лисма - ВНИИИС")
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30 сентября 1999 г. N 318-ст
3 Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 60081-97 "Лампы люминесцентные двухцокольные. Эксплуатационные требования"
4 ВВЕДЕН ВПЕРВЫЕ

1 Общие положения

1.1 Область применения
Настоящий стандарт распространяется на лампы люминесцентные двухцокольные для общего освещения и устанавливает эксплуатационные требования к ним.
Испытания по настоящему стандарту являются типовыми. Правила приемки, включая методы статистической оценки, находятся в стадии рассмотрения.
Стандарт предусматривает следующие группы ламп и способы их работы:
а) лампы с предварительным подогревом катодов, предназначенные для работы на сетевых частотах переменного тока со стартером, а также на высокой частоте (далее - ВЧ);
б) лампы с предварительным подогревом высокоомных катодов, предназначенные для работы на сетевых частотах переменного тока без стартера (бесстартерные), а также на ВЧ;
в) лампы с предварительным подогревом низкоомных катодов, предназначенные для работы на сетевых частотах переменного тока без стартера (бесстартерные), а также на ВЧ;
г) лампы с предварительным подогревом катодов, предназначенные для работы на ВЧ;
д) лампы без предварительного подогрева катодов, предназначенные для работы на сетевых частотах переменного тока;
ж) лампы без предварительного подогрева катодов, предназначенные для работы на ВЧ.
1.2 Пояснение
Лампы, удовлетворяющие настоящему стандарту, должны зажигаться и удовлетворительно функционировать при напряжениях от 92 до 106% расчетного питающего напряжения и температуре окружающей среды от 10 до 50 °C, когда они работают с пускорегулирующим аппаратом (ПРА) согласно МЭК 60921 или МЭК 60929, стартером по МЭК 60155 или МЭК 60927 в светильнике, соответствующем МЭК 60598.
1.3 Нормативные ссылки
Настоящий стандарт содержит положения нижеследующих нормативных документов, на которые даны ссылки.
На дату опубликования настоящего стандарта указанные нормативные документы были действующими.
Все нормативные документы подвергаются пересмотру и частичным согласованным изменениям, поэтому необходимо учитывать возможность применения для настоящего стандарта более поздних изданий нормативных документов, указанных ниже. Члены МЭК и ИСО ведут регистрацию действующих международных стандартов.
МЭК 60050 (845) (1987) Международный электротехнический словарь (МЭС). Глава 845. Освещение
МЭК 60061-1 (1969) <*> Цоколи и патроны ламп, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 1. Цоколи ламп
МЭК 60155 (1993) <*> Стартеры тлеющего разряда для люминесцентных ламп
МЭК 60598 (все части) Светильники
МЭК 60921 (1968) <*> Аппараты пускорегулирующие для трубчатых люминесцентных ламп. Требования к рабочим характеристикам
МЭК 60927 (1996) <*> Устройства вспомогательные для ламп. Зажигающие устройства (кроме стартеров тлеющего разряда). Требования к рабочим характеристикам
МЭК 60929 (1990) <*> Аппараты пускорегулирующие электронные переменного тока для трубчатых люминесцентных ламп. Требования к рабочим характеристикам
МЭК 61049 (1991) Конденсаторы для использования в схемах трубчатых люминесцентных и других разрядных ламп. Требования к рабочим характеристикам
МЭК 61195 (1993) <*> Лампы люминесцентные двухцокольные. Требования безопасности
--------------------------------
<*> Соответствие стандартов МЭК государственным стандартам указано в приложении G.

МЭК 61231 (1995) Международная система обозначений ламп (МСОЛ)
1.4 Определения
В дополнение к определениям по МЭК 60050 (845) в настоящем стандарте используют следующие определения:
1.4.1 люминесцентная лампа: Разрядная ртутная лампа низкого давления, в которой главным образом свет излучается одним или несколькими слоями люминофора, возбуждаемого ультрафиолетовым излучением разряда [МЭС 845-07-26, измененный].
1.4.2 лампа люминесцентная двухцокольная: Люминесцентная лампа как правило трубчатой прямолинейной формы с двумя отдельными цоколями.
1.4.3 номинальное значение: Величина, используемая для обозначения или идентификации лампы.
1.4.4 расчетное значение: Количественное значение параметров лампы при заданных рабочих условиях. Значение и условия приведены в настоящем стандарте или объявлены изготовителем или ответственным поставщиком.
1.4.5 стабильность светового потока: Отношение светового потока лампы после определенного времени продолжительности горения к ее начальному световому потоку, выраженное в процентах.
1.4.6 начальные значения: Характеристики зажигания лампы, измеренные до отжига, электрические и световые параметры и характеристики катода, измеренные после отжига в течение 100 ч.
1.4.7 зажигающее вспомогательное устройство (далее - ЗВУ): Проводящая полоса, закрепленная на внешней поверхности лампы, или проводящая пластинка, расположенная на соответствующем расстоянии от лампы. Зажигающее вспомогательное устройство обычно заземляется и может быть эффективно только тогда, когда имеет достаточную разницу потенциалов с одним из концов лампы.
1.4.8 образцовый ПРА: Специальный ПРА, индуктивный для ламп, работающих на сетевых частотах переменного тока, или резисторный для ламп, работающих на ВЧ, является эталоном для испытания других ПРА и применяется при отборе номинальных ламп для измерения электрических и световых параметров. Главная особенность его состоит в том, что при его расчетной частоте он имеет стабильное отношение напряжения к току, которое мало зависит от колебаний тока, температуры и от внешних магнитных полей, как указано в соответствующем стандарте на ПРА МЭК [845-08-36, измененный].
1.4.9 ток калибровки образцового ПРА: Значение тока, на котором основаны калибровка и проверка образцового ПРА.
1.4.10 типовые испытания: Испытание или серия испытаний, проведенное на выборке для типовых испытаний с целью проверки соответствия конструкции данного изделия требованиям соответствующего стандарта.
1.4.11 выборка для типовых испытаний: Выборка, состоящая из одной или нескольких одинаковых единиц, представленная изготовителем или ответственным поставщиком для типовых испытаний.
1.5 Требования к лампам
1.5.1 Общие положения
Лампа, соответствующая требованиям настоящего стандарта, должна удовлетворять требованиям МЭК 61195.
Лампа должна быть надежной при нормальной ее эксплуатации. Это обеспечивается соответствием ламп требованиям нижеследующих пунктов.
Примечание - Требования и допуски, установленные настоящим стандартом, основаны на испытании выборки для типовых испытаний, представленной изготовителем для этой цели. Выборка должна состоять из ламп, имеющих характеристики, типичные для продукции изготовителя, которые по возможности должны быть ближе к средним их значениям. Можно ожидать, что большая часть ламп с допусками по настоящему стандарту будет удовлетворять стандарту, если они изготовлены аналогично лампам выборки для типовых испытаний. Некоторые параметры из-за их разброса неизбежно окажутся вне заданных допусков. Руководство по правилам и планам выборочного контроля по качественным признакам см. МЭК 60410.

1.5.2 Цоколи
Размеры цоколей на готовых лампах должны соответствовать МЭК 60061-1.
а) Для ламп с цоколями G5 или G13: штырьки (включая буртики) цоколей на готовой лампе должны проходить одновременно и свободно через параллельные, продольно расположенные пазы шириной 2,87 мм (для цоколей G5) и 3,05 мм (для цоколей G13).
б) Для ламп с цоколями R17d: выступы цоколей на готовой лампе должны одновременно и свободно проходить через параллельные, продольно расположенные пазы, каждый из которых глубиной 6,35 мм и шириной 9,22 мм. Дно паза должно находиться против концов выступов.
1.5.3 Размеры
Размеры лампы должны удовлетворять значениям, указанным в соответствующем листе с параметрами лампы (далее - лист).
1.5.4 Характеристики зажигания
Лампа должна зажигаться полностью в течение времени, указанного в соответствующем листе, и оставаться зажженной. Условия и метод испытания приведены в приложении A.
1.5.5 Электрические параметры и характеристики катода
а) Начальное значение напряжения на лампе должно удовлетворять значениям, указанным в соответствующем листе.
б) Начальное значение мощности, потребляемой лампой, не должно превышать расчетную мощность, указанную в соответствующем листе, более чем на 5% +/- 0,5 Вт.
Примечание - Мощность катода из-за дополнительного нагрева не включают в расчетную мощность лампы, если иное не указано в листе.

в) Для лампы с предварительным подогревом катодов, работающей на сетевых частотах переменного тока в бесстартерных схемах, начальное значение сопротивления каждого катода должно быть не менее наименьшего значения, указанного в соответствующем листе.
г) Для лампы с предварительным подогревом катодов для работы на ВЧ начальное значение сопротивления каждого катода должно удовлетворять значениям, указанным в соответствующем листе.
Условия и метод испытания приведены в приложении B.
1.5.6 Световые параметры
а) Начальное значение светового потока лампы должно быть не менее 92% расчетного значения.
б) Начальное значение координат цветности x и y лампы должно быть в пределах 5 СОЦС (стандартное отклонение цвета сравнения) от расчетных значений.
Примечание - См. также приложение D.

в) Начальное значение общего индекса цветопередачи Ra лампы должно быть не менее расчетного значения, уменьшенного на три единицы. Условия и метод испытания приведены в приложении B.
1.5.7 Стабильность светового потока
Стабильность светового потока лампы должна быть не менее 92% (находится в стадии рассмотрения) значения расчетной стабильности светового потока в заданное время ее продолжительности горения.
Условия и метод испытания приведены в приложении C.
1.5.8 Маркировка
На лампе должны быть нанесены следующие данные:
