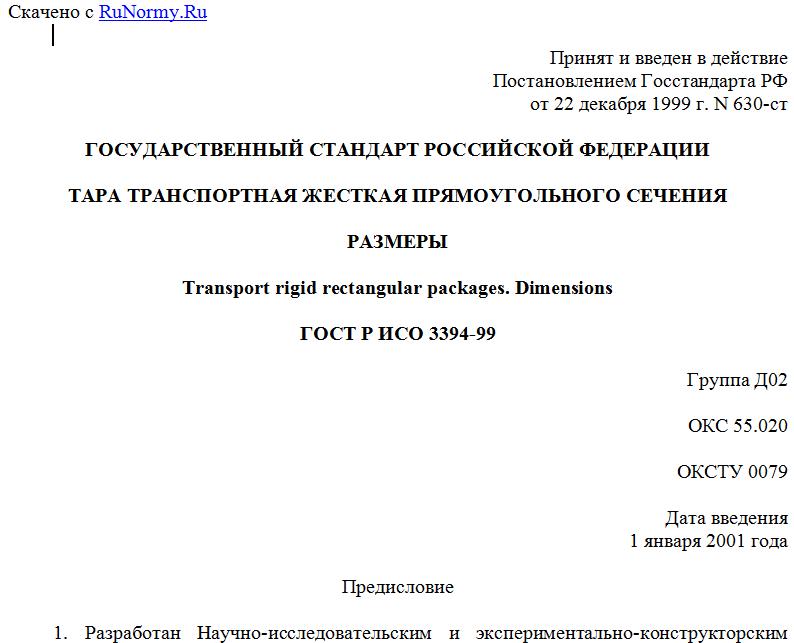

Принят и введен в действие
Постановлением Госстандарта РФ
от 22 декабря 1999 г. N 630-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТАРА ТРАНСПОРТНАЯ ЖЕСТКАЯ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
РАЗМЕРЫ
Transport rigid rectangular packages. Dimensions
ГОСТ Р ИСО 3394-99
Группа Д02
ОКС 55.020
ОКСТУ 0079
Дата введения
1 января 2001 года
Предисловие
1. Разработан Научно-исследовательским и экспериментально-конструкторским институтом тары и упаковки (НИЭКИТУ).
Внесен Межгосударственным техническим комитетом по стандартизации МТК 223 "Упаковка".
2. Принят и введен в действие Постановлением Госстандарта России от 22 декабря 1999 г. N 630-ст.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 3394-84 "Тара транспортная жесткая прямоугольного сечения. Размеры".
4. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает два ряда размеров транспортной жесткой тары прямоугольного сечения, основанных на размерах (модуле) 600 x 400 мм.
2. Определения
В настоящем стандарте применяют следующий термин с соответствующим определением:
размеры в плане: размеры прямоугольника, ограниченного на горизонтальной поверхности, на которой располагается транспортная тара, четырьмя вертикальными плоскостями, пересекающимися под прямым углом (рисунок 1).
Рисунок 1
3. Сущность метода
Наружные размеры транспортной тары (длину и ширину) получают умножением или делением размера модуля в плане на целое число.
4. Размеры
Примеры размеров в плане, вычисленных в соответствии с разделом 3, приведены в таблице 1 и Приложении А.
Таблица 1
Размеры транспортной тары
(в миллиметрах)
-----------------------------------------------------------------¬
¦ Модуль 600 x 400 ¦
+-------------------------------T--------------------------------+
¦ Кратный размер ¦ Дольный размер ¦
+-------------------------------+--------------------------------+
¦ 1200 x 1000 ¦ 600 x 400 ¦
¦ 1200 x 800 ¦ 300 x 400 ¦
¦ 1200 x 600 ¦ 200 x 400 ¦
¦ 1200 x 400 ¦ 150 x 400 ¦
¦ 800 x 600 ¦ 120 x 400 ¦
¦ ¦ 600 x 200 ¦
¦ ¦ 300 x 200 ¦
¦ ¦ 200 x 200 ¦
¦ ¦ 150 x 200 ¦
¦ ¦ 120 x 200 ¦
¦ ¦ 600 x 133 ¦
¦ ¦ 300 x 133 ¦
¦ ¦ 200 x 133 ¦
¦ ¦ 150 x 133 ¦
¦ ¦ 120 x 133 ¦
¦ ¦ 600 x 100 ¦
¦ ¦ 300 x 100 ¦
¦ ¦ 200 x 100 ¦
¦ ¦ 150 x 100 ¦
¦ ¦ 120 x 100 ¦
+-------------------------------+--------------------------------+
¦ Примечание. Кратные и дольные размеры являются примерами,¦
¦вычисленными по модулю размером 600 x 400 мм. ¦
L-----------------------------------------------------------------
5. Высота
Высоту транспортной тары выбирают по согласованию с потребителем тары.
6. Допуски
Размеры в плане и все размеры, принятые на их основе, являются максимальными размерами для наполненной транспортной тары.
Приложение А
(справочное)
ПРИМЕРЫ СОЧЕТАНИЙ КРАТНЫХ И ДОЛЬНЫХ РАЗМЕРОВ
Размеры в миллиметрах
