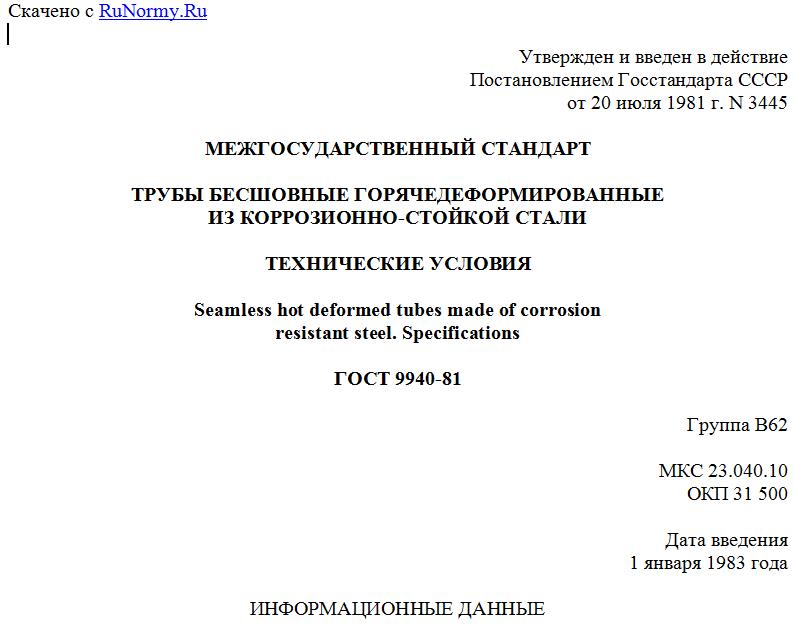

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 20 июля 1981 г. N 3445
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ
ИЗ КОРРОЗИОННО-СТОЙКОЙ СТАЛИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Seamless hot deformed tubes made of corrosion
resistant steel. Specifications
ГОСТ 9940-81
Группа В62
МКС 23.040.10
ОКП 31 500
Дата введения
1 января 1983 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
В.П. Сокуренко (руководитель темы), Л.Г. Ковалева, В.Н. Ровенский, Г.А. Горовенко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.07.81 N 3445
Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 17 от 22.06.2000)
За принятие изменения проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главгосинспекция "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. ВЗАМЕН 9940-72.
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 9.914-91 4.11
ГОСТ 3845-75 2.6, 4.9
ГОСТ 5632-72 2.1
ГОСТ 6032-89 4.11
ГОСТ 6507-90 4.5
ГОСТ 7502-98 4.3
ГОСТ 8026-92 4.4
ГОСТ 8694-75 4.7
ГОСТ 8695-75 4.8
ГОСТ 10006-80 4.6
ГОСТ 10692-80 3.1, 5.1
ГОСТ 17410-78 4.9.1, 4.10
ГОСТ 18360-93 4.5
ГОСТ 18365-93 4.5
ГОСТ 19040-81 4.6
5. Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93).
6. ИЗДАНИЕ (май 2004 г.) с Изменениями N 1, 2, 3, 4, утвержденными в июне 1987 г., июне 1988 г., августе 1988 г., апреле 2001 г. (ИУС 11-87, 9-88, 12-88, 7-2001).
Настоящий стандарт распространяется на бесшовные горячедеформированные трубы из коррозионно-стойкой стали общего назначения.
(Измененная редакция, Изм. N 3).
1. СОРТАМЕНТ
1.1. Трубы изготовляют по наружному диаметру и толщине стенки размерами, указанными в табл. 1.
Таблица 1
------T-----------------------------------------------------------------------------------------------------------------------
Наруж-¦ Длина мерных труб, м, не более, при толщине стенки, мм
ный ¦
диа- +---T-T---T-T---T---T---T---T---T--T---T---T---T--T---T----T----T----T---T---T---T---T---T---T---T---T---T---T---T---T--
метр, ¦3,5¦4¦4,5¦5¦5,5¦ 6 ¦6,5¦7 ¦7,5¦8 ¦8,5¦9 ¦9,5¦10¦11 ¦12 ¦13 ¦14 ¦15 ¦16 ¦17 ¦18 ¦19 ¦20 ¦22 ¦24 ¦25 ¦26 ¦28 ¦30 ¦32
мм ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
------+---+-+---+-+---+---+---+---+---+--+---+---+---+--+---+----+----+----+---+---+---+---+---+---+---+---+---+---+---+---+--
57 ¦- ¦-¦По согласованию изготовителя¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
60 ¦- ¦-¦с потребителем ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
¦ ¦ ¦ L---+---+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
68 ¦- ¦-¦ ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
¦ ¦ ¦ L---+--+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
73 ¦- ¦-¦ ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
¦ ¦ +---T-T---T---T---T---T---T--T---T---T---T--+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
76 ¦7 ¦7¦7 ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----+----+----+---+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
83 ¦7 ¦7¦7 ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦По согласованию изго- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦товителя с потребите- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---T----T----T----¬лем¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
89 ¦7 ¦7¦7 ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5 ¦5 ¦4 ¦4 ¦ ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
95 ¦- ¦-¦- ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5 ¦5 ¦4 ¦4 ¦4 ¦4 ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
102 ¦- ¦-¦- ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5 ¦5 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦- ¦- ¦- ¦- ¦- ¦- ¦-
108 ¦- ¦-¦- ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5 ¦5 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦- ¦- ¦- ¦- ¦- ¦- ¦-
114 ¦- ¦-¦- ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5 ¦5 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦4 ¦3 ¦- ¦- ¦- ¦- ¦- ¦-
121 ¦- ¦-¦- ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5,5¦5,5 ¦5,5 ¦5 ¦5 ¦5 ¦4 ¦4 ¦4 ¦4 ¦3 ¦3 ¦3 ¦3 ¦- ¦- ¦-
127 ¦- ¦-¦- ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5,5¦5,5 ¦5,5 ¦5 ¦5 ¦5 ¦5 ¦4,5¦4,5¦4 ¦3 ¦3 ¦3 ¦3 ¦- ¦- ¦-
133 ¦- ¦7¦7 ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5,5¦5,5 ¦5,5 ¦5 ¦5 ¦5 ¦5 ¦4,5¦4,5¦4 ¦3 ¦3 ¦3 ¦3 ¦- ¦- ¦-
140 ¦- ¦7¦7 ¦7¦7 ¦7 ¦7 ¦7 ¦7 ¦7 ¦6 ¦6 ¦6 ¦6 ¦5,5¦5,5 ¦5,5 ¦5 ¦5 ¦5 ¦5 ¦4,5¦4,5¦4 ¦3 ¦3 ¦3 ¦3 ¦- ¦- ¦-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+ ¦
146 ¦- ¦7¦7 ¦7¦7 ¦8,5¦8,5¦8,5¦8 ¦8 ¦8 ¦7,5¦7,5¦7 ¦7 ¦6,5 ¦6,5 ¦6,5 ¦6 ¦6 ¦5,5¦5,5¦5 ¦4,5¦4,5¦4,5¦3 ¦3 ¦По ¦- ¦-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦со-L---+
152 ¦- ¦7¦7 ¦7¦7 ¦8,5¦8,5¦8,5¦8 ¦8 ¦8 ¦7,5¦7,5¦7 ¦7 ¦6,5 ¦6,5 ¦6,5 ¦6 ¦6 ¦5,5¦5,5¦5 ¦4,5¦4,5¦4,5¦3 ¦3 ¦гласо- ¦-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ванию L--
159 ¦- ¦7¦7 ¦7¦7 ¦8,5¦8,5¦8,5¦8 ¦8 ¦8 ¦7,5¦7,5¦7 ¦7 ¦6,5 ¦6,5 ¦6,5 ¦6 ¦6 ¦5,5¦5,5¦5 ¦4,5¦4,5¦4,5¦3 ¦3 ¦изготови-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦теля с по-
168 ¦- ¦-¦- ¦-¦- ¦- ¦- ¦8 ¦8 ¦8 ¦8 ¦7,5¦7,5¦7 ¦7 ¦6,5 ¦6,5 ¦6,5 ¦6 ¦6 ¦5,5¦5,5¦5 ¦4,5¦4,5¦4,5¦3 ¦3 +---¬треби-
180 ¦- ¦-¦- ¦-¦- ¦- ¦- ¦- ¦- ¦8 ¦8 ¦7,5¦7,5¦7 ¦7 ¦6,5 ¦6,5 ¦6,5 ¦6 ¦6 ¦5,5¦5,5¦5 ¦4,5¦4,5¦4,5¦4 ¦3,5¦3,5¦телем
194 ¦- ¦-¦- ¦-¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦8 ¦7,5¦7 ¦7 ¦6,5 ¦6,5 ¦6,5 ¦6 ¦6 ¦5,5¦5,5¦5 ¦4,5¦4,5¦4,5¦4 ¦3,5¦3,5¦
219 ¦- ¦-¦- ¦-¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦8 ¦8 ¦7,5 ¦7,5 ¦7 ¦6,5¦6,5¦5,5¦5,5¦5 ¦4,5¦4,5¦4,5¦4 ¦3,5¦3,5+---T--
245 ¦- ¦-¦- ¦-¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦8 ¦8 ¦7,5 ¦7 ¦7 ¦6,5¦6 ¦5,5¦5 ¦4,5¦5 ¦4,5¦4,5¦- ¦- ¦- ¦-
273 ¦- ¦-¦- ¦-¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦8 ¦8 ¦7,5 ¦7 ¦6,5¦6 ¦5,5¦5,5¦5 ¦4,5¦- ¦- ¦- ¦- ¦- ¦- ¦-
325 ¦- ¦-¦- ¦-¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦6,5 ¦6 ¦5,5 ¦5 ¦5 ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦-
Примечания:
1. Трубы из стали марок 08Х17Т, 15Х28, 12Х17, 10Х17Н13М2Т изготовляют диаметром не более 219 мм; из стали марки 08Х17Н15М3Т - диаметром не более 140 мм, размером 159 х 9 мм; из стали марки 10Х23Н18 - диаметром не более 168 мм; из стали марок 08Х18Н12Б, 08Х22Н6Т, 08Х20Н14С2 - диаметром не более 108 мм.
2. По согласованию изготовителя с потребителем допускается изготовлять трубы размерами, не указанными в табл. 1.
3. Массу 1 м труб, кг, вычисляют по формуле
где - номинальный наружный диаметр, мм;
s - номинальная толщина стенки, мм;
- плотность металла, г/см3, в зависимости от марки стали в соответствии с табл. 3.
4. Трубы диаметром от 76 до 95 мм с толщиной стенки 3,5 - 4,0 мм, диаметром от 133 до 152 мм с толщиной стенки 4,0 - 5,5 мм, диаметром менее 76 мм будут изготовлять после освоения оборудования.
1.2. По длине трубы изготовляют:
мерной длины - в пределах немерной, но не более указанной в табл. 1 с предельным отклонением по длине +15 мм; по согласованию изготовителя с
