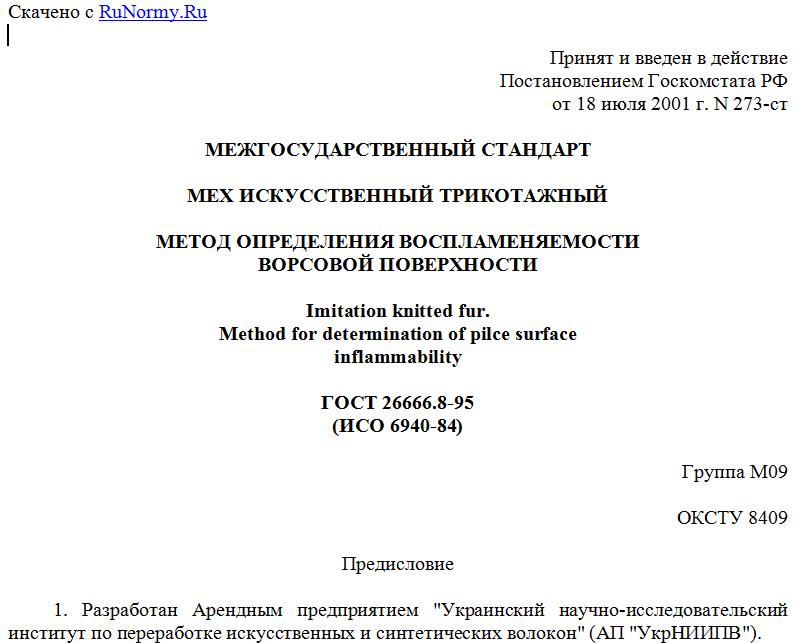

Принят и введен в действие
Постановлением Госкомстата РФ
от 18 июля 2001 г. N 273-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕХ ИСКУССТВЕННЫЙ ТРИКОТАЖНЫЙ
МЕТОД ОПРЕДЕЛЕНИЯ ВОСПЛАМЕНЯЕМОСТИ
ВОРСОВОЙ ПОВЕРХНОСТИ
Imitation knitted fur.
Method for determination of pilce surface
inflammability
ГОСТ 26666.8-95
(ИСО 6940-84)
Группа М09
ОКСТУ 8409
Предисловие
1. Разработан Арендным предприятием "Украинский научно-исследовательский институт по переработке искусственных и синтетических волокон" (АП "УкрНИИПВ").
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 7 от 26 апреля 1995 г.).
За принятие проголосовали:
-------------------------------T---------------------------------¬
¦ Наименование государства ¦ Наименование национального ¦
¦ ¦ органа стандартизации ¦
+------------------------------+---------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Республика Таджикистан ¦Таджикгосстандарт ¦
¦Туркменистан ¦Главгосинспекция ¦
¦ ¦"Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L------------------------------+----------------------------------
3. Настоящий стандарт содержит аутентичный текст международного стандарта ИСО 6940-84 "Текстильные ткани. Воспламеняемость. Определение легкости воспламенения вертикально ориентированных образцов" с дополнениями, отражающими потребности экономики страны.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 18 июля 2001 г. N 273-ст межгосударственный стандарт ГОСТ 26666.8-95 (ИСО 6940-84) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
1. Область применения
Настоящий стандарт распространяется на трикотажный искусственный мех (далее - мех) всех назначений, кроме меха для игрушек, и устанавливает метод определения воспламеняемости ворсовой поверхности.
Сущность метода заключается в определении минимального времени воспламенения меха при воздействии на него открытого огня, вызывающего возгорание меха при указанных условиях испытаний.
По результатам испытаний мех подразделяется на легковоспламеняющийся и трудновоспламеняющийся.
Метод применяется при испытаниях.
Стандарт пригоден для целей сертификации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 427-75 Линейки измерительные металлические. Технические условия.
ГОСТ 5542-87 Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия.
ГОСТ 6309-93 Нитки швейные хлопчатобумажные синтетические. Технические условия.
ГОСТ 8030-80 Иглы для шитья вручную. Технические условия.
ГОСТ 10681-75 Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения.
ГОСТ 22360-95 Шкафы демонстрационные и лабораторные вытяжные. Типы и функциональные размеры.
ГОСТ 25562-82 Мех искусственный трикотажный. Термины и определения.
ГОСТ 25779-90 Игрушки. Общие требования безопасности и методы контроля.
ГОСТ 26666.0-85 Мех искусственный трикотажный. Правила приемки и методы отбора проб.
ГОСТ 26666.7-89 Мех искусственный трикотажный. Метод определения линейных размеров и площади.
3. Определения
В настоящем стандарте применяют термины в соответствии с ГОСТ 25562.
4. Средства испытаний и вспомогательные устройства
Для проведения испытаний должны применяться:
горелка газовая по ГОСТ 25779;
секундомер 2 класса точности по нормативному документу (НД);
штатив металлический по НД;
держатель пробы (U-образной формы длиной (170 +/- 1) мм, шириной (120 +/- 1) мм - из стальной антикоррозийной проволоки диаметром от 3,5 до 5,0 мм;
линейка по ГОСТ 427;
шкаф вытяжной по ГОСТ 22360 и другому НД;
газ (пропан или бутан баллонный) по ГОСТ 5542 и другому НД;
нитки по ГОСТ 6309 и другому НД;
иглы по ГОСТ 8030 и другому НД;
шаблоны металлические размером (160 +/- 1) х (125 +/- 1) мм.
5. Порядок подготовки к проведению испытаний
5.1. Отбор проб - по ГОСТ 26666.0.
5.2. От каждой отобранной единицы продукции отбирают по одной точечной пробе длиной (400 +/- 1) мм.
Длину точечной пробы измеряют по ГОСТ 26666.7.
5.3. Из точечной пробы вырезают (с помощью шаблона по разделу 4) 14 элементарных проб (далее - проб):
7 - по длине,
7 - по ширине (из них по одной каждого вида для предварительных испытаний).
Размер элементарной пробы: (160 +/- 1) х (125 +/- 1) мм.
5.4. Каждую пробу перегибают пополам по линии АА' в соответствии с рисунком 1 ворсом внутрь и сшивают вручную по линиям 1 и 2 швом шириной не более 2,5 мм, образуя мешочек.
Рисунок 1. Схема сшивания пробы
5.5. Сшитую пробу выворачивают ворсом наружу и расправляют.
5.6. Пробы перед испытанием выдерживают не менее 24 ч при температуре (20 +/- 5) °С и относительной влажности 65% +/- 5% в соответствии с ГОСТ 10681.
5.7. Перед испытанием пробу встряхивают, надевают на держатель пробы (по разделу 4) и устанавливают его на штатив в вертикальном положении.
5.8. Подготовка горелки
5.8.1. Газовую горелку зажигают и прогревают не менее 2 мин.
5.8.2. Высота пламени горелки должна быть порядка 40 мм.
За высоту пламени горелки принимают расстояние между верхней частью сопла горелки и кончиком желтой части пламени при вертикальном расположении горелки.
Измерение производят металлической линейкой, закрепленной вертикально таким образом, чтобы нулевая отметка на ней совпадала с горизонтальным уровнем расположения верхней части сопла горелки.
5.8.3. Горелку подготавливают к испытанию в затемненном помещении, освещенность которого аналогична освещенности электрической лампочкой мощностью 15 Вт.
6. Порядок проведения испытаний
6.1. Испытания каждой пробы начинают не позднее чем через 2 мин с момента удаления из атмосферы, после кондиционирования. Если испытания не выполняются в этот срок, пробы помещают в плотно закрываемые ящики (или полиэтиленовые пакеты), где и выдерживают до начала испытаний.
6.2. Держатель с пробой устанавливают на штатив так, чтобы концевая часть горелки, установленная на неподвижной опоре, находилась на расстоянии около 20 мм от поверхности пробы и пламя воздействовало на середину края пробы.
6.3. Одна и та же проба может быть подвергнута испытаниям в одном месте (посредине ее) или в двух местах на расстоянии не менее 20 мм от каждого из вертикальных краев пробы.
6.4. Из каждой группы проб по 5.3 отбирают случайным отбором по одной пробе для определения начального времени воспламенения.
Время воздействия пламени на пробу принимают начиная с 1 с, и в случае невоспламенения пробы увеличивают его последовательно до 2, 3, 4 с и т.д. до 20 с, пока проба не воспламенится.
Если проба не воспламеняется при воздействии пламени в течение 20 с, дальнейшие испытания нецелесообразны, и мех должен быть отнесен к категории трудновоспламеняемого по 7.5 без дальнейших испытаний.
6.5. Воспламенение считается состоявшимся, если после удаления горелки пламя сохраняется, не угасая, на пробе не менее 5 с, или проба горит до верха, или до вертикальных краев пробы; если в течение 5 с пламя гаснет, воспламенение считается несостоявшимся.
В случае сохранения пламени на пробе более 5 с пламя следует загасить, не давая ему возможности распространиться по всей пробе.
6.6. Остальные пробы из каждой группы проб по 5.3 подвергают испытаниям при воздействии на них пламени, начиная со значения начального времени,
Для просмотра документа целиком скачайте его >>>
