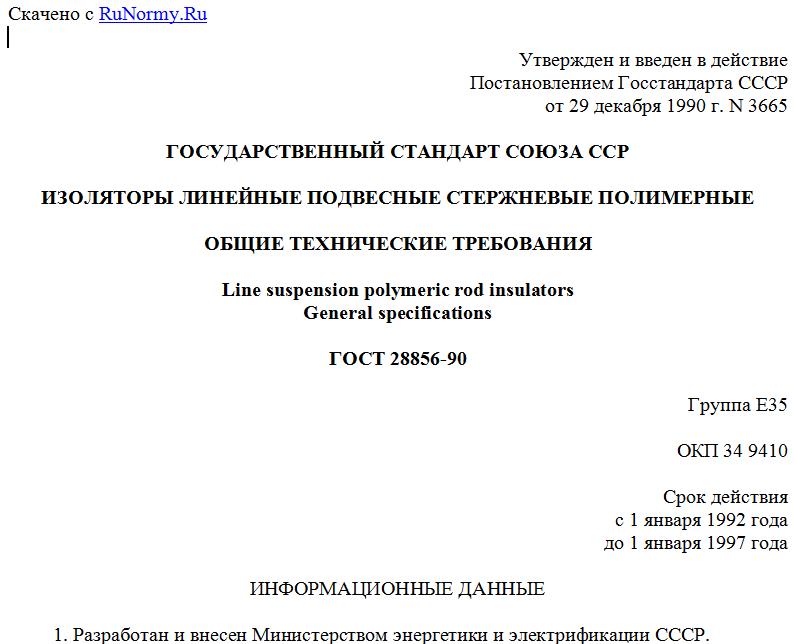

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 29 декабря 1990 г. N 3665
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗОЛЯТОРЫ ЛИНЕЙНЫЕ ПОДВЕСНЫЕ СТЕРЖНЕВЫЕ ПОЛИМЕРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Line suspension polymeric rod insulators
General specifications
ГОСТ 28856-90
Группа Е35
ОКП 34 9410
Срок действия
с 1 января 1992 года
до 1 января 1997 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством энергетики и электрификации СССР.
Разработчики: Ю.Н. Шумилов, В.Г. Хлыстов, Р.А. Соломатова, Ю.Н. Яшин, В.Н. Соломатов, Л.А. Кощеев, Е.А. Соломоник, И.Ю. Гутман.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.12.1990 N 3665.
3. Срок первой проверки - 1995 г. Периодичность проверки - 5 лет.
4. Взамен ОСТ 34-27-688-84 и ОСТ 34-27-933-86.
5. Ссылочные нормативно-технические документы
---------------T--------------------------------------------------
Обозначение ¦ Номер пункта, подпункта
НТД, на который¦
дана ссылка ¦
---------------+--------------------------------------------------
ГОСТ 9.307-89 3.3.4
ГОСТ 1516.2-97 ¦5.1.1.1; 5.1.1.4; 5.1.2.1; 5.1.3.2; 5.1.3.5
ГОСТ 2991-85 ¦6.3
ГОСТ 6490-93 ¦5.5.2.2
ГОСТ 10390-86 ¦5.1.1.2; 5.1.2.1; 5.1.2.5; 5.1.3.3
ГОСТ 13276-79 ¦3.4.4; 5.5.2.2
ГОСТ 14192-96 ¦6.2
ГОСТ 15150-69 ¦3.3.1; 6.5; 6.7
ГОСТ 17512-82 ¦5.1.1.1
ГОСТ 18321-73 ¦4.2.2
ГОСТ 22261-94 ¦5.1.1.1
ГОСТ 23216-78 ¦6.3; 6.4
ГОСТ 23706-93 ¦5.1.3.3
ГОСТ 26196-84 ¦5.1.1.3; 5.1.3.4
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на линейные подвесные стержневые полимерные изоляторы, предназначенные для изоляции и крепления проводов воздушных линий электропередачи и в распределительных устройствах электростанций и подстанций переменного тока, напряжением свыше 1000 В частотой до 100 Гц при температуре окружающего воздуха от минус 60 до плюс 50 °C, расположенных на высоте до 3500 м над уровнем моря, в районах с I - VII степенью загрязненности атмосферы.
Требования настоящего стандарта являются обязательными.
2. КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЕ
2.1. Тип изолятора определяется видом конструкции, материалом защитной оболочки и классом изолятора.
2.2. Класс изолятора соответствует: числитель - значению нормированной разрушающей механической силы при растяжении в килоньютонах; знаменатель - значению номинального напряжения линий электропередачи в киловольтах и выбирается из ряда: 70/35, 70/110, 70/150, 70/220, 70/330, 120/110, 120/150, 120/220, 120/330, 160/220, 160/330, 160/500, 300/330, 300/500, 400/500, 600/330.
2.3. Условное обозначение изолятора состоит из букв и цифр, которые означают:
Л - вид конструкции изолятора: стержневой подвесной линейный;
К, Э и т.д. - материал защитной оболочки: кремнийорганическая резина, этиленпропиленовая резина и т.д.;
70/110, 70/220 ... - класс изолятора;
А, Б и т.д. - индекс модификации изолятора;
I - VII - район применения изоляторов по степени загрязненности атмосферы.
Пример записи условного обозначения линейного стержневого подвесного изолятора с защитной оболочкой изоляционной части из кремнийорганической резины класса 70/110, модификации А, для III степени загрязненности атмосферы:
ЛК 70/110-AIII ТУ ... (обозначение технических условий).
3. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1. Изоляторы должны соответствовать требованиям настоящего стандарта, технических условий на изоляторы конкретного типа и конструкторской документации, утвержденных в установленном порядке.
3.2. Требования назначения
3.2.1. Значения выдерживаемых изолятором в сухом состоянии напряжений грозового и коммутационного импульсов, а также напряжения промышленной частоты изолятором под дождем должны соответствовать табл. 1.
Таблица 1
кВ
-----------------------T------------------------------------------
Номинальное напряжение ¦ Выдерживаемое напряжение, не менее
линий электропередач +---------------T---------T----------------
¦коммутационного¦грозового¦ промышленной
¦ импульса ¦импульса ¦ частоты
-----------------------+---------------+---------+----------------
35 ¦- ¦190 ¦80
110 ¦330 ¦450 ¦200
150 ¦430 ¦650 ¦275
220 ¦620 ¦900 ¦395
330 ¦950 ¦1175 ¦-
500 ¦1150 ¦1550 ¦-
3.2.2. Изоляторы в загрязненном и увлажненном состоянии должны иметь 50%-ное разрядное напряжение промышленной частоты не ниже значений, указанных в табл. 2. При этом значения удельной поверхностной проводимости слоя загрязнения при испытании для различных степеней загрязненности атмосферы должны быть не ниже приведенных в п. 5.1.3.3.
Таблица 2
кВ
-----------------T------------------------------------------------
Номинальное ¦ 50%-ное разрядное напряжение промышленной
напряжение линий ¦ частоты изоляторов в загрязненном состоянии
электропередачи ¦ для I - VII степени загрязненности атмосферы
-----------------+------------------------------------------------
35 ¦42
110 ¦110
150 ¦150
220 ¦220
330 ¦315
500 ¦460
3.3. Требования стойкости к внешним воздействиям
3.3.1. Изоляторы должны быть устойчивыми к воздействию климатических факторов внешней среды и должны изготовляться климатического исполнения УХЛ по ГОСТ 15150. Климатические исполнения и категории размещения должны быть установлены в технических условиях на изолятор конкретного типа.
3.3.2. Изоляторы должны выдерживать в течение 1 мин воздействие растягивающей механической силы, равной 50% нормированной разрушающей механической растягивающей силы изолятора соответствующего класса.
В случае повторного проведения испытаний растягивающая механическая сила принимается равной 70% нормированной механической разрушающей силы.
3.3.3. Изоляторы должны быть термомеханически прочными.
3.3.4. Изоляторы должны быть трекинг-эрозионностойкими.
3.3.5. Уровень радиопомех изоляторов при испытательном напряжении, равном 1,1 номинального фазного напряжения линий электропередачи, не должен быть более 60 дБ при отсутствии видимой короны на арматуре изолятора.
3.3.6. Фактические значения выдерживаемых напряжений коммутационного грозового импульса и промышленной частоты под дождем должны быть определены и указаны в технических условиях на изоляторы конкретного типа.
3.4. Конструктивные требования
3.4.1. Масса изолятора должна быть указана в технических условиях и в конструкторской документации на конкретные типы изоляторов.
3.4.2. Размеры и длина пути утечки изоляторов должны быть указаны в технических условиях или конструкторской документации на изолятор конкретного типа.
Предельные отклонения от размеров, не требующих специальных допусков, и номинальной длины пути утечки должны быть:
- при ;
- при ,
где - размеры в мм.
3.4.3. Поверхность изоляционных частей изолятора должна быть без видимых пузырей, раковин, облоя и трещин (зазоров) и отвечать требованиям нормативно-технической документации.
