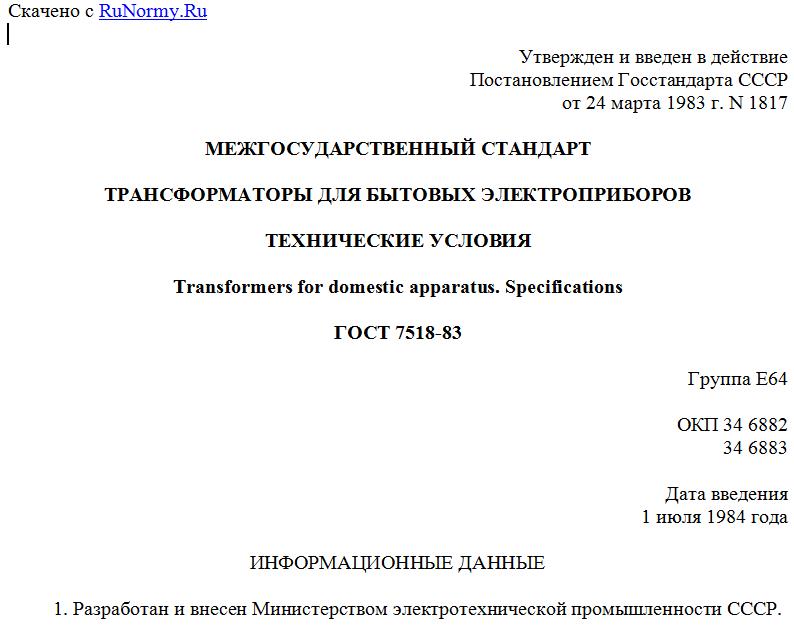

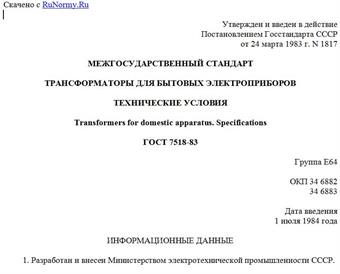

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 24 марта 1983 г. N 1817
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРАНСФОРМАТОРЫ ДЛЯ БЫТОВЫХ ЭЛЕКТРОПРИБОРОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Transformers for domestic apparatus. Specifications
ГОСТ 7518-83
Группа Е64
ОКП 34 6882
34 6883
Дата введения
1 июля 1984 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством электротехнической промышленности СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартизации от 24 марта 1983 г. N 1817.
Изменение N 2 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 8 от 10.10.1995).
Зарегистрировано Техническим секретариатом МГС N 2178.
За принятие изменения проголосовали:
---------------------------T--------------------------------------
Наименование государства ¦ Наименование национального органа
¦ по стандартизации
---------------------------+--------------------------------------
Республика Беларусь ¦Госстандарт Республики Беларусь
Республика Казахстан ¦Госстандарт Республики Казахстан
Российская Федерация ¦Госстандарт России
Туркменистан ¦Главгосинспекция "Туркменстандартлары"
Украина ¦Госстандарт Украины
3. Стандарт соответствует СТ СЭВ 4133-83 в части, касающейся величин испытательных воздействий и методов испытаний.
4. В стандарт введен международный стандарт МЭК 742-83.
5. Взамен ГОСТ 7518-76.
6. Ссылочные нормативно-технические документы
---------------------T--------------------------------------------
Обозначение НТД, на ¦ Номер пункта, подпункта
который дана ссылка ¦
---------------------+--------------------------------------------
ГОСТ 12.1.004-91 ¦3.8
ГОСТ 12.1.026-80 ¦5.18.6, 5.25
ГОСТ 27.410-87 ¦5.18.2, 5.18.7
ГОСТ 1516.2-97 ¦5.13, 5.22
ГОСТ 2991-85 ¦6.4
ГОСТ 3484.2-88 ¦5.15.1
ГОСТ 3560-73 ¦6.4
ГОСТ 7396.0-89 ¦2.6, 2.7, 3.5, 5.11, 5.24
ГОСТ 7399-97 ¦2.6
ГОСТ 8865-93 ¦2.11
ГОСТ 9570-84 ¦6.4
ГОСТ 13109-97 ¦5.1.2
ГОСТ 14192-96 ¦6.2
ГОСТ 15150-69 ¦2.2, 5.1.1, 5.18.3, 6.5
ГОСТ 15543-70 ¦2.2
ГОСТ 15846-79 ¦6.4
ГОСТ 16504-81 ¦4.1
ГОСТ 16511-86 ¦6.4
ГОСТ 16962-71 ¦2.12, 5.2.2, 5.16
ГОСТ 17446-86 ¦2.14, 5.18.2
ГОСТ 17516-72 ¦2.12, 5.16
ГОСТ 18321-73 ¦4.2.1, 4.4.1, 4.5.1, 5.18.1
ГОСТ 19294-84 ¦5.17
ГОСТ 23216-78 ¦6.4
ГОСТ 24899-81 ¦2.3
ГОСТ 26119-97 ¦2.17
ГОСТ 27570.0-87 ¦2.6, 3.1, 3.2, 5.10, 5.16, 5.20, 5.21
7. Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
8. Издание (июль 2001 г.) с Изменениями N 1, 2, утвержденными в декабре 1988 г., январе 2001 г. (ИУС 3-89, 4-2001).
Настоящий стандарт распространяется на однофазные сухие трансформаторы мощностью 63 В x А и автотрансформаторы мощностью от 250 до 1000 В x А, включаемые в сеть переменного тока с номинальной частотой 50 Гц и номинальным напряжением 127 и 220 В, в том числе предназначенные для экспорта, используемые для питания бытовых электро- и радиоприборов (далее - электроприборы).
(Измененная редакция, Изм. N 1).
1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Трансформаторы и автотрансформаторы должны изготовляться следующих типов:
ТБ-63 - понижающие трансформаторы, служащие для согласования номинальных напряжений электроприборов и электрической сети;
АПБ-400, АПБ-630 и АПБ-1000 - переходные автотрансформаторы, служащие для согласования номинальных напряжений электроприборов и электрической сети;
АРБ-250 и АРБ-400 - регулировочные автотрансформаторы, служащие для обеспечения номинального напряжения на электроприборах в случае колебания напряжения сети путем ручной регулировки.
Схема условного обозначения трансформаторов
Т Б - 63
--T-- --T-- --T--
Трансформатор ¦ ¦ ¦
----------- ¦ ¦
Бытовой ¦ ¦
------------------------------ ¦
Номинальная мощность, В x А ¦
----------------------
Схема условного обозначения автотрансформаторов
А П Б - 400
--T-- --T-- --T-- --T--
Автотрансформатор ¦ ¦ ¦ ¦
-------- ¦ ¦ ¦
Переходной ¦ ¦ ¦
----------------------- ¦ ¦
Бытовой ¦ ¦
---------------------------------- ¦
Номинальная мощность, В x А ¦
-------------------------
А Р Б - 250
--T-- --T-- --T-- --T--
Автотрансформатор ¦ ¦ ¦ ¦
---------- ¦ ¦ ¦
Регулировочный ¦ ¦ ¦
--------------------- ¦ ¦
Бытовой ¦ ¦
------------------------------------ ¦
Номинальная мощность, В x А ¦
-----------------------------
1.2. Основные параметры трансформаторов и автотрансформаторов должны соответствовать указанным в табл. 1.
Таблица 1
--------T------------T-----T-----T----------------------T-----T----
Типы ¦ Код ОКП ¦Номи-¦Номи-¦ Напряжение обмотки ¦КПД ¦Мас-
транс- ¦ ¦наль-¦наль-¦ (вторичной), ¦при ¦са,
форма- ¦ ¦ная ¦ное ¦ подключаемой ¦номи-¦кг,
торов ¦ ¦мощ- ¦на- ¦ к нагрузке, В ¦наль-¦не
и авто- ¦ ¦ность¦пря- ¦ ¦ной ¦бо-
транс- ¦ ¦на ¦жение+-----T----T-----------+на- ¦лее
