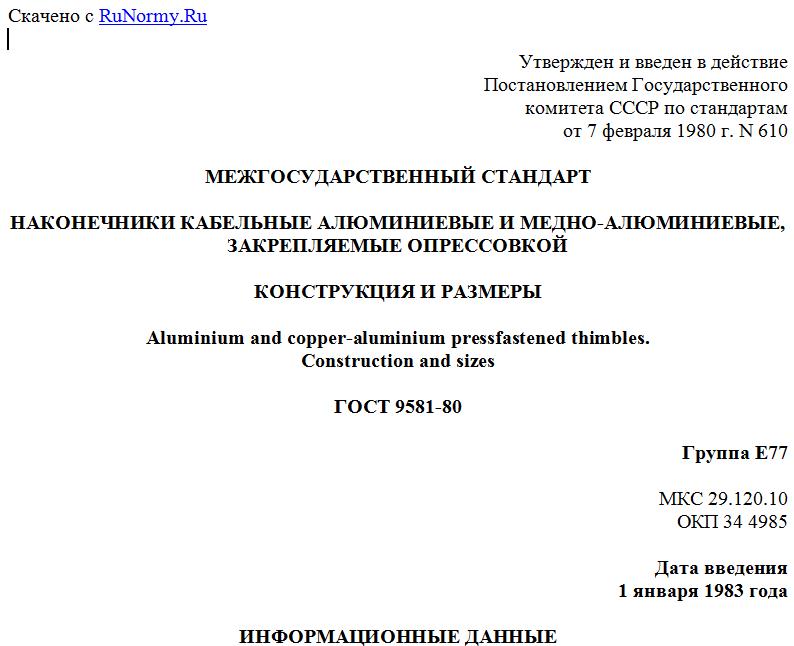

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 7 февраля 1980 г. N 610
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НАКОНЕЧНИКИ КАБЕЛЬНЫЕ АЛЮМИНИЕВЫЕ И МЕДНО-АЛЮМИНИЕВЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Aluminium and copper-aluminium pressfastened thimbles.
Construction and sizes
ГОСТ 9581-80
Группа Е77
МКС 29.120.10
ОКП 34 4985
Дата введения
1 января 1983 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 07.02.80 N 610
Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 10 от 04.10.96)
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Беларуси
Республика Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Киргизская Республика Киргизстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главная государственная инспекция Туркменистана
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 20 от 01.11.2001)
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. ВЗАМЕН ГОСТ 9581-68
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта, приложения
ГОСТ 495-92 4
ГОСТ 859-2001 4
ГОСТ 8908-81 9
ГОСТ 15150-69 2, 3
ГОСТ 18475-82 4
ГОСТ 21488-97 4
ГОСТ 22483-77 Приложение 1
ГОСТ 23981-80 4, 7
ГОСТ 25346-89 9
5. Ограничение срока действия снято Постановлением Госстандарта от 14.09.92 N 1173
6. ИЗДАНИЕ (июль 2003 г.) с Изменениями N 1, 2, 3, 4, утвержденными в августе 1983 г., июне 1987 г., феврале 1997 г., феврале 2002 г. (ИУС 12-83, 9-87, 5-97, 5-2002)
1. Настоящий стандарт распространяется на алюминиевые и медно-алюминиевые кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с алюминиевыми жилами сечением от 16 до 300 мм2 на напряжение до 35 кВ.
2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150, коды ОКП, предельные отклонения и расчетная масса алюминиевых наконечников и место нанесения маркировки должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
Размеры в мм
Обозначение Код ОКП Диаметр контактного стержня D d d1 c L lmin <***> l1 l2 s <**> B, не более Rmax Расчетная масса 1000 шт., кг, не более
из трубки из прутка из трубки из прутка из трубки из прутка
16-8-5,4-А-УХЛ3 34 4983 0011 8 8,4 10 5,4 1,2 59 +/- 1 59 +/- 1 30 22 9 3,5 3,5 16,5 13 9,2 8,3
16-8-5,4-А-УХЛ2 34 4983 0013
16-8-5,4-А-Т2 34 4983 0012
25-8-7-А-УХЛ3 34 4983 0021 12 7,0 1,3 62 +/- 1 61 +/- 1 4,5 4,5 18,0 12,9 12,6
25-8-7-А-УХЛ2 34 4983 0023
25-8-7-А-Т2 34 4983 0022
35-10-8-А-УХЛ3 34 4983 0031 10 10,5 14 8,0 1,5 68 +/- 1 66 +/- 1 30 27 12 5,0 5,0 20,0 13 19,6 17,5
35-10-8-А-УХЛ2 34 4983 0033
35-10-8-А-Т2 34 4983 0032
50-10-9-А-УХЛ3 34 4983 0041 16 9,0 1,8 75 +/- 1 70 +/- 1 36 5,5 6,0 23 16 28,8 24,9
50-10-9-А-УХЛ2 34 4983 0043
50-10-9-А-Т2 34 4983 0042
70-10-11-А-УХЛ3 34 4983 0051 18 11,0 86 +/- 2 81 +/- 2 38 32 13 6,0 7,0 25,0 20 38,0 35,5
70-10-11-А-УХЛ2 34 4983 0053
70-10-11-А-Т2 34 4983 0052
70-10-12-А-УХЛ3 34 4983 0061 12,0 1,5 5,5 5,5 35,7 33,7
70-10-12-А-УХЛ2 34 4983 0063
70-10-12-А-Т2 34 4983 0062
95-12-13-А-УХЛ3 34 4983 0071 12 13,0 20 13,0 1,8 89 +/- 2 83 +/- 2 40 6,5 7,5 28,0 44,5 41,8
95-12-13-А-УХЛ2 34 4983 0073
95-12-13-А-Т2 34 4983 0072
120-12-14-А-УХЛ3 34 4983 0081 22 14,0 2,0 96 +/- 2 90 +/- 2 48 7,0 7,0 33,0 59,9 55,5
120-12-14-А-УХЛ2 34 4983 0083
120-12-14-А-Т2 34 4983 0082
120-16-14-А-УХЛ3 <*> 34 4983 0091 16 17,0 15 58,6 54,2
120-16-14-А-УХЛ2 <*> 34 4983 0093
120-16-14-А-Т2 <*> 34 4983 0092
150-12-16-А-УХЛ3 <*> 34 4983 0101 12 13,0 24 16,0 107 +/- 2 100 +/- 2 42 13 8,5 34,0 24 74,0 72,5
150-12-16-А-УХЛ2 34 4983 0103
150-12-16-А-Т2 34 4983 0102
150-16-16-А-УХЛ3 <*> 34 4983 0111 16 17,0 15 7,0 72,0 71,2
150-16-16-А-УХЛ2 <*> 34 4983 0113
150-16-16-А-Т2 <*> 34 4983 0112
150-12-17-А-УХЛ3 34 4983 0121 12 13,0 17,0 1,8 13 6,5 6,5 61,3 60,4
150-12-17-А-УХЛ2 34 4983 0123
150-12-17-А-Т2 34 4983 0122
150-16-17-А-УХЛ3 <*> 34 4983 0131 16 17,0 15 60,0 58,6
150-16-17-А-УХЛ2 <*> 34 4983 0133
150-16-17-А-Т2 <*> 34 4983 0132
185-16-18-А-УХЛ3 34 4983 0141 26 18,0 2,0 116 +/- 2 108 +/- 2 50 47 7,5 7,5 36,0 27 78,9 75,1
185-16-18-А-УХЛ2 34 4983 0143
185-16-18-А-Т2 34 4983 0142
185-20-18-А-УХЛ3 <*> 34 4983 0151 20 21,0 19 75,3 73,2
185-20-18-А-УХЛ2 <*> 34 4983 0153
185-20-18-А-Т2 <*> 34 4983 0152
185-16-19-А-УХЛ3 34 4983 0161 16 17,0 26 19,0 1,8 116 +/- 2 108 +/- 2 50 47 15 7,0 7,0 36,0 27 70,0 68,3
185-16-19-А-УХЛ2 34 4983 0163
185-16-19-А-Т2 34 4983 0162
