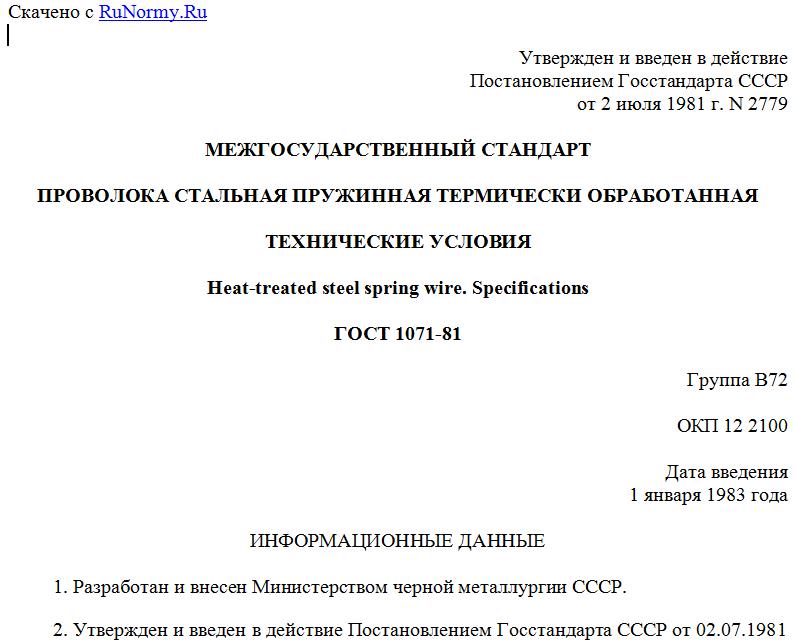

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 2 июля 1981 г. N 2779
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОЛОКА СТАЛЬНАЯ ПРУЖИННАЯ ТЕРМИЧЕСКИ ОБРАБОТАННАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Heat-treated steel spring wire. Specifications
ГОСТ 1071-81
Группа В72
ОКП 12 2100
Дата введения
1 января 1983 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
2. Утвержден и введен в действие Постановлением Госстандарта СССР от 02.07.1981 N 2779.
Изменение N 4 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 19 от 24.05.2001).
Зарегистрировано Бюро по стандартам МГС N 3775.
За принятие изменения проголосовали:
--------------------------T---------------------------------------
Наименование ¦Наименование национального органа
государства ¦ по стандартизации
--------------------------+---------------------------------------
Азербайджанская ¦ Азгосстандарт
Республика ¦
Республика Армения ¦ Армгосстандарт
Республика Беларусь ¦ Госстандарт Республики Беларусь
Республика Казахстан ¦ Госстандарт Республики Казахстан
Кыргызская Республика ¦ Кыргызстандарт
Республика Молдова ¦ Молдовастандарт
Российская Федерация ¦ Госстандарт России
Туркменистан ¦ Главгосслужба "Туркменстандартлары"
Республика Узбекистан ¦ Узгосстандарт
Украина ¦ Госстандарт Украины
3. Взамен ГОСТ 1071-67.
4. Ссылочные нормативно-технические документы
---------------------------------------T--------------------------
Обозначение НТД, на который дана ссылка¦ Номер пункта
---------------------------------------+--------------------------
ГОСТ 1545-80 ¦4.7
ГОСТ 1579-93 ¦4.6
ГОСТ 1763-68 ¦4.10
ГОСТ 5530-81 ¦5.3
ГОСТ 6507-90 ¦4.2
ГОСТ 8233-56 ¦2.8, 4.9
ГОСТ 8828-89 ¦5.3
ГОСТ 9569-79 ¦5.3
ГОСТ 10354-82 ¦5.3
ГОСТ 10396-84 ¦5.3
ГОСТ 10446-80 ¦4.5
ГОСТ 10447-93 ¦4.8
ГОСТ 10877-76 ¦5.2
ГОСТ 12344-88 ¦4.3
ГОСТ 12345-2001 ¦4.3
ГОСТ 12346-78 ¦4.3
ГОСТ 12347-77 ¦4.3
ГОСТ 12348-78 ¦4.3
ГОСТ 12350-78 ¦4.3
ГОСТ 12351-81 ¦4.3
ГОСТ 12352-81 ¦4.3
ГОСТ 12355-78 ¦4.3
ГОСТ 12357-84 ¦4.3
ГОСТ 14192-96 ¦5.7
ГОСТ 14253-83 ¦5.3
ГОСТ 14959-79 ¦2.2
ГОСТ 15102-75 ¦5.5
ГОСТ 15150-69 ¦5.5, 5.6
ГОСТ 15846-79 ¦5.8
ГОСТ 16272-79 ¦5.3
ГОСТ 20435-75 ¦5.5
ГОСТ 22225-76 ¦5.5
ГОСТ 22536.0-87 ¦4.3
ГОСТ 22536.1-88 ¦4.3
ГОСТ 22536.2-87 ¦4.3
ГОСТ 22536.3-88 ¦4.3
ГОСТ 22536.4-88 ¦4.3
ГОСТ 22536.5-87 ¦4.3
ГОСТ 22536.6-88 ¦4.3
ГОСТ 22536.7-88 ¦4.3
ГОСТ 22536.8-87 ¦4.3
ГОСТ 22536.9-88 ¦4.3
ГОСТ 22536.10-88 ¦4.3
ГОСТ 26663-85 ¦5.5
ГОСТ 28473-90 ¦4.3, 5.2
ТУ 38-1011331 ¦5.2
ТУ 38 УССР 20121-80 ¦5.2
5. Ограничение срока действия снято Постановлением Госстандарта от 02.04.1992 N 355.
6. Издание (март 2002 г.) с Изменениями N 1, 2, 3, 4, утвержденными в апреле 1987 г., марте 1990 г., апреле 1992 г., июне 2001 г. (ИУС 7-87, 6-90, 7-92, 10-2001).
Настоящий стандарт распространяется на пружинную стальную проволоку круглого сечения закаленную и отпущенную из углеродистой и легированной стали, предназначенную для изготовления пружин.
(Измененная редакция, Изм. N 1, 2.)
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Проволоку подразделяют
по механическим свойствам:
марок А, Б
классов 1, 2:
проволока 1-го класса должна изготовляться из сталей марок 51ХФА и 70ХГФА;
проволока 2-го класса должна изготовляться из сталей марок 65ГА, 68ГА, 68А, 51ХФА, 70ХГФА;
по точности изготовления:
нормальной,
повышенной - П.
Требования к проволоке для клапанных пружин и к проволоке для пружин другого назначения, 1-го класса, повышенной точности относятся к высшей категории качества.
Проволока с предварительной обработкой поверхности - Д.
(Измененная редакция, Изм. N 1, 2, 3.)
1.2. Номинальный диаметр проволоки и предельные отклонения по нему должны соответствовать указанным в табл. 1.
Таблица 1
мм
-----------------------T------------------------------------------
Номинальный диаметр ¦ Предельное отклонение для проволоки
проволоки +---------------------T--------------------
¦ нормальной точности ¦повышенной точности
-----------------------+---------------------+--------------------
1,20 ¦ +/- 0,03 ¦ +0,02
1,40 ¦ ¦ -0,01
¦ +--------------------
1,60 ¦ ¦ +/- 0,02
1,80 ¦ ¦
2,00 ¦ ¦
2,30 ¦ ¦
2,50 ¦ ¦
