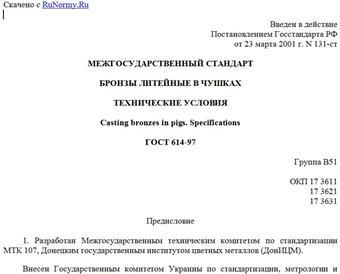

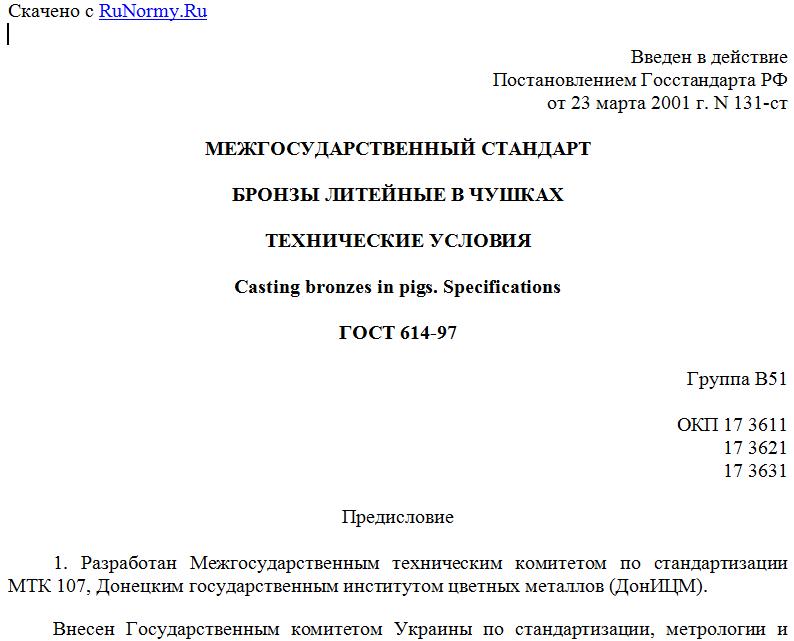

Введен в действие
Постановлением Госстандарта РФ
от 23 марта 2001 г. N 131-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БРОНЗЫ ЛИТЕЙНЫЕ В ЧУШКАХ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Casting bronzes in pigs. Specifications
ГОСТ 614-97
Группа В51
ОКП 17 3611
17 3621
17 3631
Предисловие
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 107, Донецким государственным институтом цветных металлов (ДонИЦМ).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 11 от 23 апреля 1997 г.).
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+--------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 марта 2001 г. N 131-ст межгосударственный стандарт ГОСТ 614-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.
4. Взамен ГОСТ 614-73, ГОСТ 17328-78.
1. Область применения
Настоящий стандарт распространяется на бронзы литейные в чушках, изготовляемые из лома и отходов цветных металлов и сплавов и предназначенные для нужд народного хозяйства и экспорта, а также как шихтовый материал для изготовления бронз по ГОСТ 493 и ГОСТ 613.
Назначение бронз приведено в Приложении А.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.4.013-85 <*>. Система стандартов безопасности труда. Очки защитные. Общие технические условия
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 12.4.013-97.
ГОСТ 12.4.021-75. Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 493-79. Бронзы безоловянные литейные. Марки
ГОСТ 613-79. Бронзы оловянные литейные. Марки
ГОСТ 1953.1-79. Бронзы оловянные. Методы определения меди
ГОСТ 1953.2-79. Бронзы оловянные. Методы определения свинца
ГОСТ 1953.3-79. Бронзы оловянные. Методы определения олова
ГОСТ 1953.4-79. Бронзы оловянные. Методы определения фосфора
ГОСТ 1953.5-79. Бронзы оловянные. Методы определения никеля
ГОСТ 1953.6-79. Бронзы оловянные. Методы определения цинка
ГОСТ 1953.7-79. Бронзы оловянные. Методы определения железа
ГОСТ 1953.8-79. Бронзы оловянные. Методы определения алюминия
ГОСТ 1953.9-79. Бронзы оловянные. Методы определения кремния
ГОСТ 1953.10-79. Бронзы оловянные. Методы определения сурьмы
ГОСТ 1953.11-79. Бронзы оловянные. Методы определения висмута
ГОСТ 1953.12-79. Бронзы оловянные. Методы определения серы
ГОСТ 1953.13-79. Бронзы оловянные. Метод определения марганца
ГОСТ 1953.14-79. Бронзы оловянные. Метод определения магния
ГОСТ 1953.15-79. Бронзы оловянные. Методы определения мышьяка
ГОСТ 3282-74. Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3560-73. Лента стальная упаковочная. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14861-91. Тара производственная. Типы
ГОСТ 15027.1-77. Бронзы безоловянные. Методы определения меди
ГОСТ 15027.2-77. Бронзы безоловянные. Методы определения алюминия
ГОСТ 15027.3-77. Бронзы безоловянные. Методы определения железа
ГОСТ 15027.4-77. Бронзы безоловянные. Методы определения марганца
ГОСТ 15027.5-77. Бронзы безоловянные. Методы определения никеля
ГОСТ 15027.6-77. Бронзы безоловянные. Методы определения кремния
ГОСТ 15027.7-77. Бронзы безоловянные. Методы определения свинца
ГОСТ 15027.8-77. Бронзы безоловянные. Методы определения мышьяка
ГОСТ 15027.9-77. Бронзы безоловянные. Методы определения сурьмы
ГОСТ 15027.10-77. Бронзы безоловянные. Методы определения олова
ГОСТ 15027.11-77. Бронзы безоловянные. Методы определения фосфора
ГОСТ 15027.12-77. Бронзы безоловянные. Методы определения цинка
ГОСТ 19822-88. Тара производственная. Технические условия
ГОСТ 21140-88. Тара. Система размеров
ГОСТ 21399-75. Пакеты транспортные чушек, катодов и слитков цветных металлов. Общие требования
ГОСТ 21650-76. Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 24231-80. Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 26653-90. Подготовка генеральных грузов к транспортированию. Общие требования.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. шлаковые включения: Дефект в виде полости, заполненной шлаком.
3.2. инородные включения: Дефект в виде металлического или неметаллического включения, имеющего поверхность раздела с основным металлом.
3.3. плена: Дефект в виде металлического или окисного слоя на поверхности отливки, возникающий при недостаточно спокойной заливке металла.
3.4. наплыв: Дефект в виде натекания металла на поверхность основного металла.
3.5. залив: Дефект в виде металлического выступа на чушке, возникающий вследствие попадания жидкого металла в зазоры по разъемам изложницы (формы).
3.6. вздутость: Дефект в виде вспучивания поверхности металла, возникающий на чушках из-за присутствия газовых пузырей или неметаллических включений.
4. Марки и технические требования
4.1. Бронзы литейные в чушках изготовляют в соответствии с требованиями настоящего стандарта по технологической инструкции, утвержденной в установленном порядке.
4.2. Марки и химический состав бронз должны соответствовать требованиям таблицы 1.
Таблица 1
Химический состав бронз
-----------T---------------------------------------------------------------------------------------------------------------------------------------------------------¬
¦ Марка ¦ Массовая доля, % ¦
¦ сплава +------------------------------------------------------------------T--------------------------------------------------------------------------------T-----+
¦ ¦ основных компонентов ¦ примесей, не более ¦всего¦
¦ +------T------T------T------T-------T--------T------T------T-------+-----T-----T------T-----T----T----T----T-----T----T-----T-----T-----T-----T-----+при- ¦
¦ ¦олова ¦цинка ¦свинца¦никеля¦фосфора¦алюминия¦железа¦мар- ¦ меди ¦сурь-¦желе-¦алюми-¦крем-¦фос-¦ни- ¦серы¦мышь-¦маг-¦вис- ¦свин-¦цинка¦олова¦мар- ¦месей¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ганца ¦ ¦мы ¦за ¦ния ¦ния ¦фора¦келя¦ ¦яка ¦ния ¦мута ¦ца ¦ ¦ ¦ганца¦ ¦
+----------+------+------+------+------+-------+--------+------+------+-------+-----+-----+------+-----+----+----+----+-----+----+-----+-----+-----+-----+-----+-----+
¦ Сплавы на основе меди, олова, цинка, свинца (1) ¦
¦Бр05Ц6С5 ¦4,1 - ¦4,5 - ¦4,1 - ¦- ¦- ¦- ¦- ¦- ¦Осталь-¦0,5 ¦0,4 ¦0,05 ¦0,05 ¦0,1 ¦1,0 ¦0,08¦0,15 ¦0,02¦- ¦- ¦- ¦- ¦- ¦1,3 ¦
¦ ¦ 6,0¦ 6,5¦ 6,0¦ ¦ ¦ ¦ ¦ ¦ное ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Бр03Ц6С5 ¦2,0 - ¦3,0 - ¦3,0 - ¦- ¦- ¦- ¦- ¦- ¦То же ¦0,5 ¦0,4 ¦0,05 ¦0,05 ¦0,1 ¦1,0 ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦1,3 ¦
¦ ¦ 4,0¦ 8,0¦ 6,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Бр03Ц13С4 ¦2,1 - ¦9,0 - ¦3,0 - ¦- ¦- ¦- ¦- ¦- ¦" ¦0,5 ¦0,4 ¦0,02 ¦0,02 ¦0,1 ¦2,0 ¦0,08¦0,15 ¦0,02¦- ¦- ¦- ¦- ¦- ¦1,3 ¦
¦ ¦ 3,5¦ 16,0¦ 6,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Бр04Ц8С5 ¦3,1 - ¦6,5 - ¦4,0 - ¦- ¦- ¦- ¦- ¦- ¦" ¦0,5 ¦0,4 ¦0,05 ¦0,05 ¦0,1 ¦2,0 ¦0,08¦0,15 ¦0,02¦- ¦- ¦- ¦- ¦- ¦1,3 ¦
