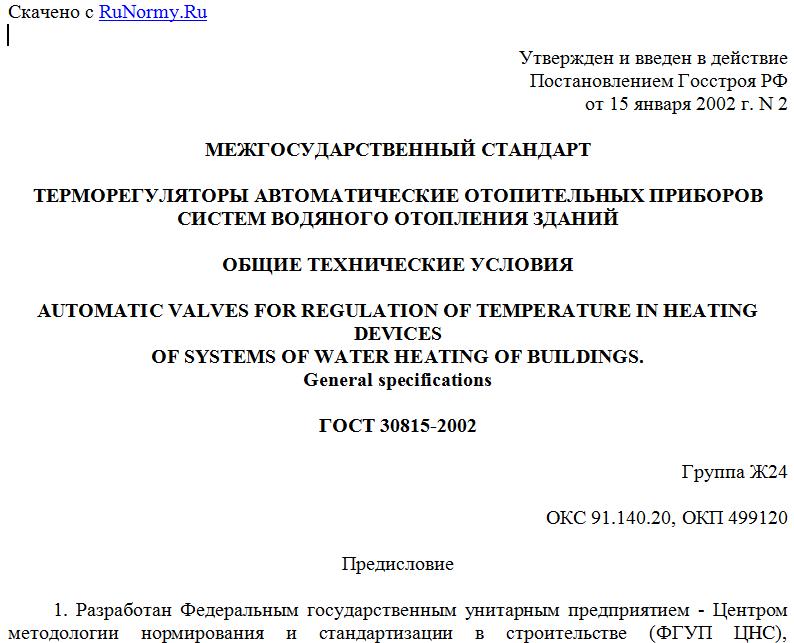

Утвержден и введен в действие
Постановлением Госстроя РФ
от 15 января 2002 г. N 2
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТЕРМОРЕГУЛЯТОРЫ АВТОМАТИЧЕСКИЕ ОТОПИТЕЛЬНЫХ ПРИБОРОВ
СИСТЕМ ВОДЯНОГО ОТОПЛЕНИЯ ЗДАНИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
AUTOMATIC VALVES FOR REGULATION OF TEMPERATURE IN HEATING DEVICES
OF SYSTEMS OF WATER HEATING OF BUILDINGS.
General specifications
ГОСТ 30815-2002
Группа Ж24
ОКС 91.140.20, ОКП 499120
Предисловие
1. Разработан Федеральным государственным унитарным предприятием - Центром методологии нормирования и стандартизации в строительстве (ФГУП ЦНС), Федеральным государственным унитарным предприятием "Научно-исследовательский институт санитарной техники" (ФГУП НИИсантехники), Федеральным центром сертификации в строительстве (ФЦС), ЗАО "Данфосс" и группой специалистов.
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 24 апреля 2002 г.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет Республики Казахстан ¦
¦Кыргызская Республика ¦Государственная Комиссия по архитек- ¦
¦ ¦туре и строительству при Правитель- ¦
¦ ¦стве Кыргызской Республики ¦
¦Республика Молдова ¦Министерство экологии, строительства ¦
¦ ¦и развития территорий Республики ¦
¦ ¦Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
L--------------------------+--------------------------------------
3. Введен впервые.
4. Введен в действие с 1 апреля 2002 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 15 января 2002 г. N 2.
Введение
Настоящий стандарт "Терморегуляторы автоматические отопительных приборов систем водяного отопления зданий. Общие технические условия" устанавливает нормы для изготовления двухходовых термостатических регуляторов для отопительных приборов. Автоматические терморегуляторы, представленные в настоящем стандарте, работают в условиях предварительной настройки или без предварительной настройки при температуре теплоносителя до 120 °С и номинальном давлении до 1,0 МПа включительно.
Настоящий стандарт соответствует стандарту EN 215, часть 1 (1988) "Термостатические клапаны для отопительных приборов. Требования и методы испытаний" в части определений, типов и основных размеров, технических требований и методов испытаний. Оборудование для испытаний идентично оборудованию, рекомендуемому стандартом EN 215.
Использование индивидуального автоматического регулирования теплоотдачи отопительных приборов путем применения терморегуляторов является частью комплексной программы "Энергосбережение" в зданиях массового и индивидуального строительства. Экономическая эффективность применения автоматического терморегулятора подтверждена многолетним отечественным и мировым опытом. Терморегуляторы в системах отопления позволяют автоматически поддерживать температуру воздуха в помещении на заданном уровне с точностью до 1 °С. Терморегуляторы могут быть установлены в одно- или двухтрубных системах отопления строящихся или существующих зданий различных этажности и назначения.
1. Область применения
Настоящий стандарт распространяется на автоматические терморегулирующие клапаны (далее - терморегуляторы), работающие без использования постороннего источника энергии (прямого действия), предназначенные для регулирования тепловой мощности отопительных приборов в системах водяного отопления зданий и сооружений.
Терморегуляторы предназначены для работы в следующих условиях:
- параметры теплоносителя: избыточное рабочее давление - до 1,0 МПа включительно, температура - до 120 °С;
- параметры окружающей среды: температура 5 - 45 °С, относительная влажность 30 - 80%.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95. ЕСКД. Эксплуатационные документы
ГОСТ 12.2.063-81. ССБТ. Арматура промышленная трубопроводная. Общие требования безопасности
ГОСТ 613-79. Бронзы оловянные литейные. Марки
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5959-80. Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 10589-87. Полиамид 610 литьевой. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15527-70. Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 17711-93. Сплавы медно-цинковые (латуни) литейные. Марки
ГОСТ 26663-85. Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
ГОСТ 26996-86 Е. Полипропилен и сополимеры пропилена. Технические условия.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Терморегулятор - вид трубопроводной арматуры, обеспечивающей автоматическое изменение количества протекающего через клапан терморегулятора теплоносителя в зависимости от заданной температуры воздуха.
Регулятор температуры (термоголовка) - узел (деталь) терморегулятора, включающий датчик и рукоятку установки температуры и обеспечивающий необходимое перекрытие проходного сечения клапана в автоматическом режиме.
Регулирующий клапан (клапан) - терморегулятор без устройства автоматического регулирования температуры (может иметь рукоятку или защитный колпачок для изменения вручную количества протекающего через него теплоносителя).
Кривые открытия и закрытия - графическое представление величины потока теплоносителя как функции температуры при движении клапана в направлении открытия и закрытия при постоянном перепаде давлений на клапане и неизменяемом положении рукоятки установки температуры.
Гистерезис терморегулятора - разность температур между точками на кривых открытия и закрытия, полученных при номинальном потоке теплоносителя.
Влияние статического давления - разность температур между соответствующими точками на двух кривых закрытия, полученных при разных статических давлениях и одной величине потока теплоносителя.
Влияние перепада давлений - разность температур между точками S на теоретических прямых закрытия, полученная при различных перепадах давления теплоносителя на клапане.
Влияние изменения температуры теплоносителя - разность температур на кривых закрытия, эквивалентная отклонению величины потока, вызванная изменением температуры теплоносителя, проходящей через клапан.
Влияние окружающей температуры на работу терморегулятора с дистанционным датчиком - разность температур между соответствующими точками на кривых открытия при одинаковой величине потока, полученная как при равных температурах встроенной и выносной частей датчика, так и при разных температурах.
Время срабатывания терморегулятора - время, необходимое для достижения требуемого изменения величины потока теплоносителя при изменении температуры воздуха.
Температура датчика - температура датчика, равная при испытаниях температуре воды в ванне или воздуха в воздушной камере.
Теоретическая прямая - прямая линия, проходящая через точки 0,5 и 0,25 на кривой открытия или закрытия.
Точка S - точка пересечения теоретической прямой с осью абсцисс графика регулирования, соответствующая = 0.
Условные обозначения
- величина потока теплоносителя;
- номинальная величина потока для промежуточного положения рукоятки установки температуры;
- максимально достигаемая величина потока при перепаде давлений 0,1 МПа;
- величина потока, достигаемая при температуре S - 2 °С и перепаде давлений 0,01 МПа при всех возможных положениях рукоятки установки температуры;
- величина потока при максимальном положении рукоятки установки температуры;
- величина потока при минимальном положении рукоятки регулятора температуры;
, - вспомогательные значения величины потока для измерения времени срабатывания;
- температура датчика, соответствующая , °C;
- значение температуры датчика при максимальном положении рукоятки установки температуры, °С;
- значение температуры датчика при минимальном положении рукоятки установки температуры, °С;
или - температура датчика, соответствующая = 0 на кривой открытия или закрытия;
- перепад давлений теплоносителя на входе и выходе из регулирующего клапана, МПа.
4. Типы и основные размеры
4.1. Типы регуляторов температуры и их наименование должны соответствовать указанным в таблице 1 и на рисунке 1.
Таблица 1
