Утвержден и введен в действие
Приказом Ростехрегулирования
от 30 ноября 2007 г. N 340-ст

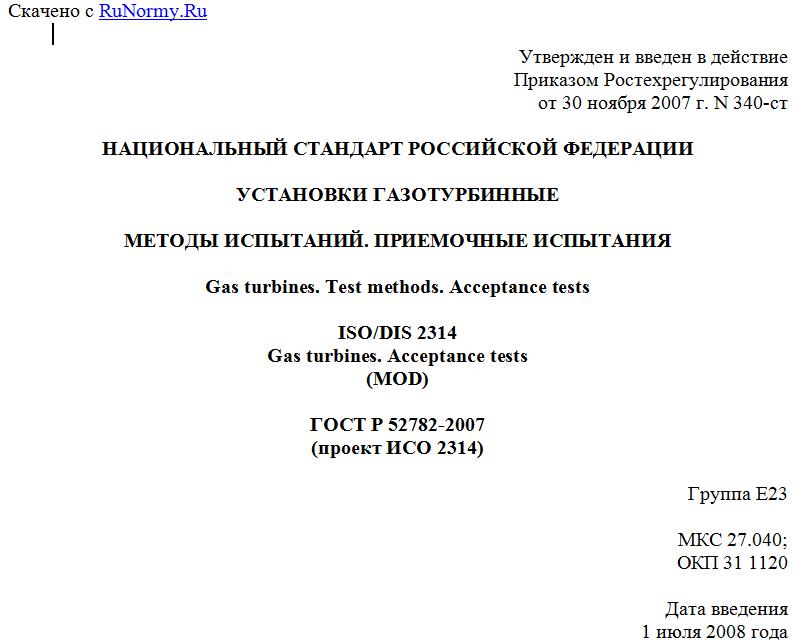

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ГАЗОТУРБИННЫЕ
МЕТОДЫ ИСПЫТАНИЙ. ПРИЕМОЧНЫЕ ИСПЫТАНИЯ
Gas turbines. Test methods. Acceptance tests
ISO/DIS 2314
Gas turbines. Acceptance tests
(MOD)
ГОСТ Р 52782-2007
(проект ИСО 2314)
Группа Е23
МКС 27.040;
ОКП 31 1120
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ, а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный институт авиационного моторостроения имени П.И. Баранова" (ФГУП "ЦИАМ им. П.И. Баранова").
2. Внесен Техническим комитетом по стандартизации ТК 414 "Газовые турбины".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2007 г. N 340-ст.
4. Настоящий стандарт является модифицированным по отношению к проекту международного стандарта ИСО/ДИС 2314 "Турбины газовые. Приемочные испытания" (ISO/DIS 2314. Gas turbines. Acceptance tests). При этом дополнительные фразы, показатели, их обозначения и значения, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены курсивом.
В настоящий стандарт не включено приложение В примененного проекта международного стандарта, которое нецелесообразно применять в национальной стандартизации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
Сведения о соответствии ссылочных международных стандартов национальным стандартам, используемым в настоящем стандарте в качестве нормативных ссылок, приведены в Приложении Б.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт устанавливает руководства и методики для подготовки и проведения приемочных испытаний и составления отчетности для определения и/или подтверждения электрической выходной мощности или механической мощности, коэффициента полезного действия, энергии выхлопных газов и других эксплуатационных характеристик газотурбинных установок с газотурбинными двигателями. Результаты таких испытаний по определению характеристик следует определять с высокой степенью точности, используя самые современные методы расчетов и опыт, накопленный промышленностью, по технике и способам измерения.
1. Область применения
Настоящий стандарт распространяется на газотурбинные установки (далее - ГТУ) с газотурбинными двигателями (далее - ГТД) открытого цикла, использующими камеры сгорания, в которые подается газообразное и/или жидкое топливо, на ГТУ с ГТД замкнутого и полузамкнутого циклов, а также может применяться к установкам комбинированного цикла с системами регенерации тепла.
Для установок, использующих в качестве генераторов газа поршневые двигатели или особые источники тепла (например, синтетический газ химических технологических процессов, доменный газ), настоящий стандарт может применяться в качестве базиса, но для абсолютного применения он должен быть соответственно модифицирован.
Приемочные испытания ГТУ с устройствами контроля эмиссии вредных выбросов и/или увеличения мощности, которые базируются на впрыске жидкости и/или особой подготовке воздуха во входном устройстве, также рассматриваются настоящим стандартом и должны быть рассмотрены в программе испытаний, если такие системы включены в договорные рамки поставки, как подвергаемые испытанию.
Сравнительные испытания ГТУ могут планироваться по различным вариантам, в зависимости от цели проводимых измерений. Настоящий стандарт может также применяться к сравнительным испытаниям, запланированным для проверки изменения характеристик ГТУ, в первую очередь для испытания до и после модификаций, модернизаций или ремонта.
Область применения настоящего стандарта включает в себя методики для определения следующих рабочих параметров, ограниченных до справочных рабочих параметров:
- электрической или механической выходной мощности (мощности газового потока, если поставляется газ);
- коэффициента полезного действия (КПД) или удельного расхода тепла;
- энергии выхлопных газов за турбиной, которая характеризуется температурой и расходом выхлопных газов.
Другие параметры характеристик, определенные контрактом между поставщиком и покупателем оборудования, должны быть рассмотрены в специальной методике испытаний.
Настоящий стандарт описывает методы измерений и применяемую аппаратуру, организацию ее калибровки и обращения с ней. Он включает в себя положения о подготовке и проведении испытаний по определению характеристик, определяет рабочие условия ГТУ, граничные условия и их допустимые пределы, а также нормальные условия, которые рекомендуется использовать в качестве справочных, если другие условия не оговорены к моменту покупки. Кроме того, настоящий стандарт содержит руководства по записи данных измерения и операциям с ними, методы расчета и корректировки результатов испытаний, определения неопределенности, соответствующей им.
Допустимое значение параметров на испытаниях не является предметом настоящего стандарта, так как оно рассматривается как коммерческий термин, не основывающийся на статистическом анализе результатов измерений. Методология того, как применять допустимые значения параметров для демонстрации соответствия гарантируемым значениям, должна быть определена в контракте. Поэтому качество испытаний показывают результаты вычисления погрешности измерения.
Что касается необязательного испытания по определению энергии выхлопных газов и/или их расхода, то эти величины определяются из баланса энергии ГТУ. Величины неопределенностей могут быть минимизированы достижением ее допустимых значений, приведенных в настоящем стандарте, для ключевых параметров в балансе энергии.
Стандарт не распространяется:
- на испытания по определению величины эмиссии вредных выбросов;
- на испытания по определению шумовых характеристик;
- на вибрационные испытания;
- на определение характеристик конкретных узлов и систем ГТУ;
- на определение технических характеристик устройств повышения мощности и вспомогательных систем, таких как устройства для охлаждения воздуха на входе в ГТУ, дожимные компрессоры топливного газа и т.д.;
- на испытания, целью которых являются исследования и доводка;
- на определение адекватности основных устройств защиты;
- на определение характеристик систем управления и защиты;
- на определение эксплуатационных характеристик (например, пусковых характеристик, надежности и т.д.).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.585-2001. Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования (МЭК 60584)
ГОСТ Р 51069-97. Нефть и нефтепродукты. Метод определения плотности, относительной плотности и плотности в градусах API ареометром
ГОСТ Р 51233-98. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования
ГОСТ Р 51852-2001. Установки газотурбинные. Термины и определения
ГОСТ Р 52527-2006. Установки газотурбинные. Надежность, готовность, эксплуатационная технологичность и безопасность
ГОСТ 8.361-79. Государственная система обеспечения единства измерений. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы
ГОСТ 8.586.5-2005. Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ 4401-81. Атмосфера стандартная
ГОСТ 13379-82. Нефть. Определение углеводородов C1 - C6 методом газовой хроматографии
ГОСТ 18917-82. Газ горючий природный. Методы отбора проб
ГОСТ 21261-91. Нефтепродукты. Метод определения высшей теплоты сгорания и вычисления низшей теплоты сгорания
ГОСТ 22667-82. Газы горючие природные. Расчетный метод определения теплоты сгорания, относительной плотности и числа Воббе
ГОСТ 23781-87. Газы горючие природные. Хроматографический метод определения компонентного состава
ГОСТ 30319.2-96. Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.
Ухудшение технического состояния (degradation): снижение характеристик ГТУ вследствие износа, вызываемого обычной работой, которое не
