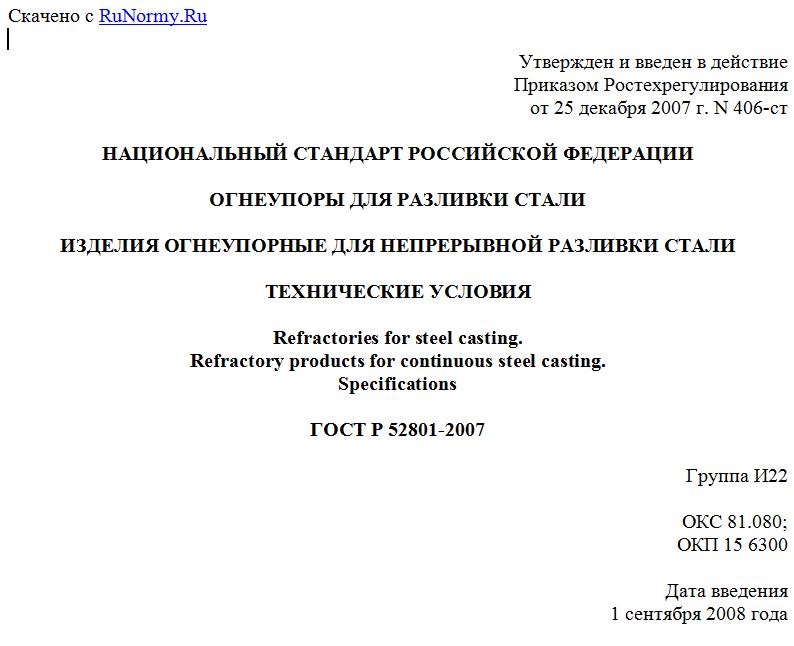

Утвержден и введен в действие
Приказом Ростехрегулирования
от 25 декабря 2007 г. N 406-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОГНЕУПОРЫ ДЛЯ РАЗЛИВКИ СТАЛИ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ДЛЯ НЕПРЕРЫВНОЙ РАЗЛИВКИ СТАЛИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Refractories for steel casting.
Refractory products for continuous steel casting.
Specifications
ГОСТ Р 52801-2007
Группа И22
ОКС 81.080;
ОКП 15 6300
Дата введения
1 сентября 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Ассоциацией производителей и потребителей огнеупоров "Санкт-Петербургский научно-технический центр" (Ассоциация "СПб НТЦ").
2. Внесен Техническим комитетом по стандартизации ТК 9 "Огнеупоры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2007 г. N 406-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на огнеупорные изделия для непрерывной разливки стали (далее - изделия), предназначенные:
- трубы - для защиты струи металла от окисления на участке сталеразливочный ковш - промежуточный ковш;
- конусные пробки и стопоры-моноблоки - для перекрытия струи металла, поступающей из промежуточного ковша в кристаллизатор;
- стаканы-дозаторы - для дозирования и формирования струи металла из промежуточного ковша;
- погружные стаканы - для безнапорной вертикальной и горизонтальной подачи металла из промежуточного ковша в кристаллизатор под уровень.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52542-2006. Огнеупоры. Методы определения термической стойкости при охлаждении сжатым воздухом
ГОСТ 12.3.009-76. Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 17.0.0.01-76. Система стандартов в области охраны природы и улучшения использования природных ресурсов. Основные положения
ГОСТ 17.2.3.02-78. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 162-90. Штангенглубиномеры. Технические условия
ГОСТ 164-90. Штангенрейсмасы. Технические условия
ГОСТ 2409-95 (ИСО 5017-88). Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения
ГОСТ 2642.0-86. Огнеупоры и огнеупорное сырье. Общие требования к методам анализа
ГОСТ 2642.3-97. Огнеупоры и огнеупорное сырье. Методы определения оксида кремния (IV)
ГОСТ 2642.4-97. Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия
ГОСТ 2642.5-97. Огнеупоры и огнеупорное сырье. Методы определения оксида железа (III)
ГОСТ 4071.1-94 (ИСО 10059-1-92). Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 8179-98 (ИСО 5022-79). Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 8273-75. Бумага оберточная. Технические условия
ГОСТ 10198-91. Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 13997.0-84. Материалы и изделия огнеупорные цирконийсодержащие. Общие требования к методам анализа
ГОСТ 13997.4-84. Материалы и изделия огнеупорные цирконийсодержащие. Методы определения двуокиси циркония
ГОСТ 19667-74. Контейнер специализированный групповой массой брутто 5,0 т для штучных грузов
ГОСТ 24717-2004. Огнеупоры и огнеупорное сырье. Маркировка, упаковка, транспортирование и хранение
ГОСТ 26380-84. Контейнеры специализированные групповые. Типы, основные параметры и размеры
ГОСТ 28833-90. Дефекты огнеупорных изделий. Термины и определения
ГОСТ 28874-2004. Огнеупоры. Классификация
ГОСТ 30762-2001. Изделия огнеупорные. Методы измерений геометрических размеров, дефектов формы и поверхностей
ГОСТ 30771-2001. Изделия огнеупорные углеродсодержащие. Методы контроля.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52542, ГОСТ 28833, ГОСТ 28874, а также следующие термины с соответствующими определениями:
3.1. Рабочая поверхность изделия: поверхность, находящаяся в контакте с расплавом металла или шлака, включая все места стыка изделий.
3.1.1. Рабочая поверхность пробки: поверхность, находящаяся в контакте с расплавом металла или шлака, включая все места стыка изделий и винтовую нарезку пробки.
3.2. Головная часть стопора-моноблока: часть изделия, имеющая сферическую или коническую форму и обеспечивающая перекрытие струи металла.
3.3. Шлаковый пояс стопора-моноблока: участок поверхности, контактирующий со шлаком.
3.4. Впадина: дефект огнеупорного изделия в виде углубления с четкими или размытыми краями, образующегося в результате внешнего воздействия, например: горизонтальное углубление под раструбом, след от продольного шва эластичной оболочки, вмятины на горловине.
4. Марки
4.1. Изделия подразделяют на марки, указанные в таблице 1.
Таблица 1
--------------T-----------------------------------------------------------¬
¦Марка изделия¦ Характеристика ¦
+-------------+-----------------------------------------------------------+
¦ТКСБ ¦Труба из кварцевого стекла бетонная ¦
+-------------+-----------------------------------------------------------+
¦ТКСБП ¦Труба из кварцевого стекла бетонная плотная ¦
+-------------+-----------------------------------------------------------+
¦СКСБ ¦Стакан (погружной) из кварцевого стекла бетонный ¦
+-------------+-----------------------------------------------------------+
¦СКСБП ¦Стакан (погружной) из кварцевого стекла бетонный плотный ¦
+-------------+-----------------------------------------------------------+
¦МКП ¦Муллитокорундовая пробка ¦
+-------------+-----------------------------------------------------------+
¦ТШУ ¦Труба шамотноуглеродистая ¦
+-------------+-----------------------------------------------------------+
¦АУПС-60 ¦Алюмоуглеродистый погружной стакан с массовой долей Al O ¦
¦ ¦ 2 3 ¦
¦ ¦не менее 60% ¦
+-------------+-----------------------------------------------------------+
¦АУПС ¦Алюмоуглеродистый погружной стакан ¦
+-------------+-----------------------------------------------------------+
¦КУСМ ¦Корундоуглеродистый стопор-моноблок ¦
+-------------+-----------------------------------------------------------+
¦КУСМУ ¦Корундоуглеродистый стопор-моноблок уплотненный ¦
+-------------+-----------------------------------------------------------+
¦КУСМП ¦Корундоуглеродистый стопор-моноблок плотный ¦
+-------------+-----------------------------------------------------------+
¦КУСД-80 ¦Корундоуглеродистый стакан-дозатор с массовой долей Al O ¦
¦ ¦ 2 3 ¦
¦ ¦не менее 80% ¦
+-------------+-----------------------------------------------------------+
¦КУПС-63 ¦Корундоуглеродистый погружной стакан с массовой долей Al O ¦
¦ ¦ 2 3¦
¦ ¦не менее 63% ¦
