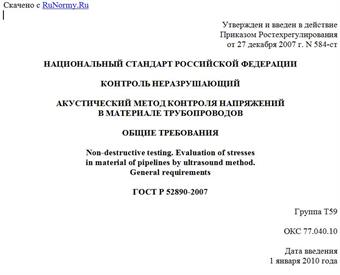

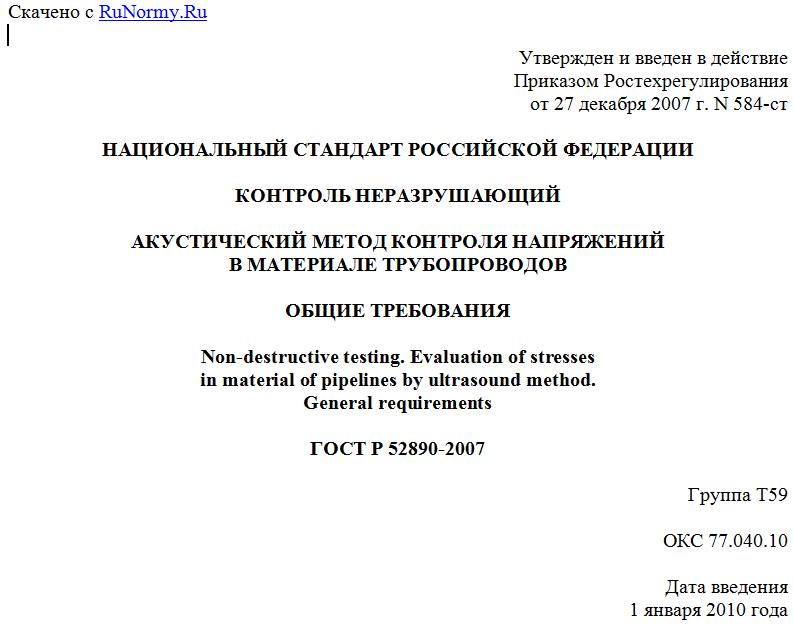

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 584-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
АКУСТИЧЕСКИЙ МЕТОД КОНТРОЛЯ НАПРЯЖЕНИЙ
В МАТЕРИАЛЕ ТРУБОПРОВОДОВ
ОБЩИЕ ТРЕБОВАНИЯ
Non-destructive testing. Evaluation of stresses
in material of pipelines by ultrasound method.
General requirements
ГОСТ Р 52890-2007
Группа Т59
ОКС 77.040.10
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Нижегородским филиалом Института машиноведения им. А.А. Благонравова Российской академии наук (Нф ИМАШ РАН), Обществом с ограниченной ответственностью "ИНКОТЕС" (ООО "ИНКОТЕС"), Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ОАО "НИЦ КД").
2. Внесен Техническим комитетом по стандартизации ТК 132 "Техническая диагностика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 584-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Монтаж и эксплуатация трубопроводных систем связаны с влиянием на их напряженное состояние множества различных факторов, которые не всегда возможно учесть при прочностных расчетах строящихся и эксплуатируемых трубопроводов. Прямые измерения механических напряжений в контрольных точках трубопроводной системы могут быть эффективно использованы как для проверки правильности таких расчетов, так и для оперативной диагностики технического состояния трубопроводных объектов.
Одним из наиболее перспективных методов измерения механических напряжений в материале без его разрушения является акустический метод, основанный на упругоакустическом эффекте - линейной зависимости скорости распространения упругих волн от напряжений, надежное экспериментальное определение которой обеспечено благодаря наличию современной измерительной техники.
Настоящий стандарт разработан в целях обеспечения методической основы применения метода акустической тензометрии для уточнения результатов прочностных расчетов сложных трубопроводных систем, а также для определения реального напряженного состояния материала трубопроводов различного назначения.
1. Область применения
Настоящий стандарт распространяется на акустический эхо-метод определения одноосных или двухосных (осевых и окружных) напряжений 1-го рода в материале трубопроводов в условиях упругой деформации.
Настоящий стандарт устанавливает основные требования к порядку определения механических напряжений, усредненных по толщине материала и площади ультразвукового пучка, с использованием объемных ультразвуковых волн, распространяющихся в стенке трубы в радиальном направлении. Устанавливаемый стандартом метод акустической тензометрии может быть применен как при стендовых испытаниях труб, так и в натурных условиях, при монтажных, пусконаладочных работах и в процессе эксплуатации.
Устанавливаемый стандартом метод может быть использован для тонкостенных (с отношением внутреннего диаметра трубы к толщине стенки не менее 20) бесшовных и прямошовных металлических труб диаметром свыше 325 мм, применяемых для строительства магистральных и технологических трубопроводов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.625-2006. Государственная система обеспечения единства измерений. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 12.1.001-89. Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.019-79. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.038-82. Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.013.0-91 (МЭК 745-1-82). Система стандартов безопасности труда. Машины ручные электрические. Общие требования безопасности и методы испытаний
ГОСТ 12.3.002-75. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 2768-84. Ацетон технический. Технические условия
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 10587-84 <1>. Смолы эпоксидно-диановые неотвержденные. Технические условия
--------------------------------
<1> Стандарт действует только на территории Российской Федерации.
ГОСТ 17299-78. Спирт этиловый технический. Технические условия
ГОСТ 26266-90. Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Обозначения и сокращения
3.1. В настоящем стандарте применены следующие обозначения:
- осевые напряжения, МПа;
- окружные напряжения, МПа;
- задержка импульса упругой сдвиговой волны, поляризованной в осевом направлении, при текущем уровне напряжений, мкс;
- задержка импульса упругой сдвиговой волны, поляризованной в осевом направлении, при начальном уровне напряжений, мкс;
- задержка импульса упругой сдвиговой волны, поляризованной в окружном направлении, при текущем уровне напряжений, мкс;
- задержка импульса упругой сдвиговой волны, поляризованной в окружном направлении, при начальном уровне напряжений, мкс;
- задержка импульса упругой продольной волны при текущем уровне напряжений, мкс;
- задержка импульса упругой продольной волны при начальном уровне напряжений, мкс;
- собственная акустическая анизотропия материала, вычисляемая по формуле ;
, , - коэффициенты акустоупругой связи, 1/МПа;
- относительное изменение задержки импульса сдвиговой волны, поляризованной вдоль направления действия одноосного напряжения, при его изменении на 1 МПа;
- относительное изменение задержки импульса сдвиговой волны, поляризованной поперек направления действия одноосного напряжения, при его изменении на 1 МПа;
- относительное изменение задержки импульса продольной волны при изменении напряжения на 1 МПа;
, - коэффициенты упругоакустической связи для двухосного напряженного состояния, МПа;
D, - коэффициенты упругоакустической связи для одноосного напряженного состояния, МПа;
- температура трубопровода в зоне контроля при начальном значении напряжений, °C;
T - температура трубопровода в зоне контроля при текущем значении напряжений, °C;
- термоакустический коэффициент, 1/°C,
где - относительное изменение задержки импульса продольной волны при изменении температуры на 1 °C;
- относительное изменение задержки импульса сдвиговой волны при изменении температуры на 1 °C.
3.2. В настоящем стандарте применены следующие сокращения:
НС - напряженное состояние;
ОК - объект контроля;
СИ - средство измерений;
ПЭП - пьезоэлектрический преобразователь.
4. Общие положения
4.1. Измерения осевых и окружных напряжений в точке измерений выполняют методом акустоупругости в соответствии с общими требованиями методики [1].
4.2. Принцип метода основан на существующей в области упругих деформаций линейной зависимости скоростей распространения объемных упругих волн в направлении, перпендикулярном к плоскости действия напряжений, от механических напряжений, действующих в осевом и окружном направлениях.
4.3. Для тонкостенных труб, нагруженных внутренним давлением, напряжения в радиальном направлении малы по сравнению с напряжениями в осевых и окружных направлениях. Поэтому напряженное состояние считают локально плоским, зависимостью скоростей распространения объемных упругих волн от радиальных напряжений пренебрегают.
4.4. Для измерения осевых и окружных напряжений при двухосном напряженном состоянии используют сдвиговые волны, поляризованные в направлениях действия напряжений, а также продольные волны.
