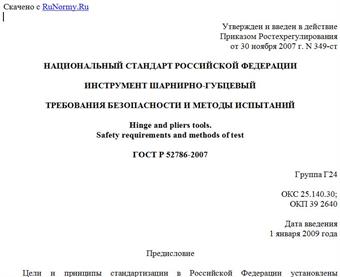

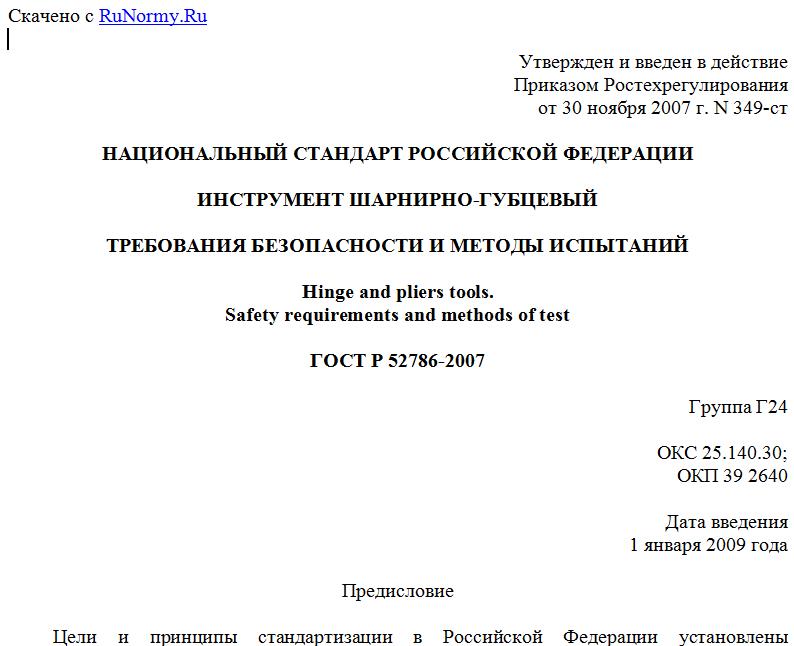

Утвержден и введен в действие
Приказом Ростехрегулирования
от 30 ноября 2007 г. N 349-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНСТРУМЕНТ ШАРНИРНО-ГУБЦЕВЫЙ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Hinge and pliers tools.
Safety requirements and methods of test
ГОСТ Р 52786-2007
Группа Г24
ОКС 25.140.30;
ОКП 39 2640
Дата введения
1 января 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ").
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2007 г. N 349-ст.
4. В настоящем стандарте учтены основные нормативные положения международных стандартов:
ИСО 5744:2004 "Плоскогубцы и острогубцы. Методы испытаний" (ISO 5744-2004 "Pliers and nippers - Methods of test", NEQ);
ИСО 5745:2004 "Плоскогубцы и острогубцы. Плоскогубцы для зажима и манипулирования. Размеры и величины нагрузок при испытаниях" (ISO 5745-2004 "Pliers and nippers - Pliers for gripping and manipulation - Dimensions and test values", NEQ).
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на шарнирно-губцевый инструмент, предназначенный для захвата, зажима, манипулирования деталей разных форм и перекусывания проволоки, и устанавливает требования безопасности и методы испытаний.
Стандарт не распространяется на переставные, комбинированные, регулируемые плоскогубцы и кусачки, а также на шарнирно-губцевый инструмент, изготовляемый из материалов, предназначенных для работы во взрывоопасных условиях, и не определяет изоляционные или антистатические характеристики покрытий рукояток.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 3282-74. Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85). Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 17305-91. Проволока из углеродистой конструкционной стали. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Методы контроля
3.1. Размеры шарнирно-губцевого инструмента проверяют универсальными или специальными средствами измерения.
3.2. Шероховатость поверхностей проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами (профилографами).
3.3. Проверка твердости - по ГОСТ 9013.
3.4. Качество гальванических покрытий проверяют по ГОСТ 9.301 и ГОСТ 9.302, лакокрасочных покрытий - по ГОСТ 9.032.
3.5. Усилие F для раскрытия губок шарнирно-губцевого инструмента проверяют приложением нагрузки 9,8 Н к рукояткам в местах наибольшего расстояния между ними, определяемым размером , приведенным на рисунке 1.
Рисунок 1
4. Методы испытаний
4.1. Шарнирно-губцевый инструмент испытывают:
- на прочность рукояток;
- кручение;
- перекусывание.
4.2. Испытания на прочность рукояток
4.2.1. Испытания шарнирно-губцевого инструмента на прочность рукояток проводят приложением нагрузки F в местах наибольшего расстояния между рукоятками на расстоянии от оси шарнира.
4.2.2. Для испытаний между вершинами губок шарнирно-губцевого инструмента вставляют образец, обеспечивающий зазор (3 +/- 1) мм. Размеры и профиль образца должны обеспечивать контакт на длине (8 +/- 1) мм от вершины губок. Образец для испытаний должен иметь твердость 30 - 40 HRC.
4.2.3. Первоначально к рукояткам прикладывают нагрузку 50 Н и измеряют расстояние между рукоятками , увеличивают нагрузку до усилия F, затем уменьшают до 50 Н. Нагрузка должна быть приложена 4 раза. После этого повторно измеряют расстояние между рукоятками на том же расстоянии . Разница между первым и вторым измерениями не должна превышать максимального значения остаточной деформации
.
Примечание. Если испытание рукояток на прочность невозможно проводить на расстоянии от оси шарнира, выбирают другое расстояние и пересчитывают прилагаемую нагрузку F' по формуле
,
где F и - из таблиц 1 - 3 на соответствующий инструмент.
Таблица 1
Плоскогубцы, круглогубцы
Размеры в миллиметрах
------------T-------T-------T--------------T---------------------¬
¦ Тип ¦ L ¦ L ¦Нагрузка F, Н,¦Остаточная деформация¦
¦ ¦ ¦ 1 ¦ не более ¦ S, не более ¦
+-----------+-------+-------+--------------+---------------------+
¦С короткими¦ 125 ¦ 63 ¦ 630 ¦ 0,5 ¦
¦губками +-------+-------+--------------+---------------------+
¦ ¦ 140 ¦ 71 ¦ 710 ¦ 1,0 ¦
¦ +-------+-------+--------------+ ¦
¦ ¦ 160 ¦ 80 ¦ 800 ¦ ¦
¦ +-------+-------+--------------+ ¦
¦ ¦ 180 ¦ 90 ¦ 900 ¦ ¦
+-----------+-------+-------+--------------+ ¦
¦С длинными ¦ 140 ¦ 63 ¦ 630 ¦ ¦
¦губками +-------+-------+--------------+ ¦
¦ ¦ 160 ¦ 71 ¦ 710 ¦ ¦
¦ +-------+-------+--------------+ ¦
¦ ¦ 180 ¦ 80 ¦ 800 ¦ ¦
L-----------+-------+-------+--------------+----------------------
Таблица 2
Плоскогубцы с полукруглыми губками
Размеры в миллиметрах
--------T--------T----------------------T------------------------¬
¦ L ¦ L ¦ Нагрузка F, Н, ¦Остаточная деформация S,¦
¦ ¦ 1 ¦ не более ¦ не более ¦
+-------+--------+----------------------+------------------------+
¦ 125 ¦ 56 ¦ 560 ¦ 1 ¦
+-------+--------+----------------------+ ¦
¦ 140 ¦ 63 ¦ 630 ¦ ¦
