Введен в действие
Приказом Ростехрегулирования
от 19 июня 2008 г. N 122-ст

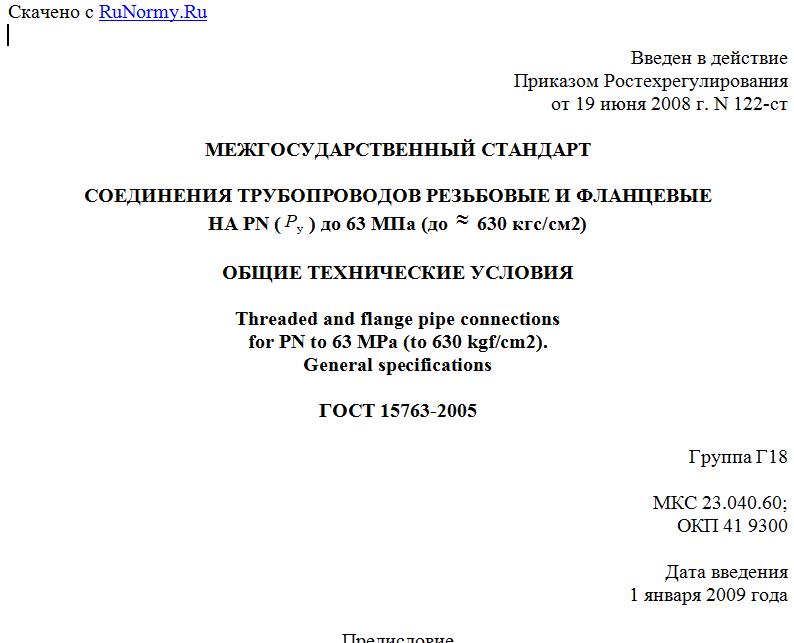

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ И ФЛАНЦЕВЫЕ
НА PN () до 63 МПа (до 630 кгс/см2)
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Threaded and flange pipe connections
for PN to 63 MPa (to 630 kgf/cm2).
General specifications
ГОСТ 15763-2005
Группа Г18
МКС 23.040.60;
ОКП 41 9300
Дата введения
1 января 2009 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Некоммерческим партнерством "Сертификационный центр НАСТХОЛ" (НП "СЦ НАСТХОЛ"), Техническим Комитетом ТК 155 "Соединения трубопроводов общемашиностроительного применения".
2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол N 21 от 21 сентября 2005 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Министерство торговли ¦
¦ ¦ ¦и экономического развития ¦
¦ ¦ ¦Республики Армения ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт ¦
¦ ¦ ¦Республики Казахстан ¦
¦Кыргызстан ¦ KG ¦Национальный институт ¦
¦ ¦ ¦стандартов и метрологии ¦
¦ ¦ ¦Кыргызской Республики ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по ¦
¦ ¦ ¦техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Агентство "Узстандарт" ¦
L--------------------+--------------------+--------------------------------
4. Стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 19879 "Соединения трубопроводов общего применения для гидравлических и пневматических систем - Методы испытаний соединений для гидравлических и пневматических систем" (пункты 4.1 - 4.4, разделы 5 - 10 в части методов стендовых испытаний соединений).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 19 июня 2008 г. N 122-ст межгосударственный стандарт ГОСТ 15763-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2009 г.
6. Взамен ГОСТ 15763-91.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на металлические резьбовые и фланцевые с приварным ниппелем соединения трубопроводов общемашиностроительного применения для гидравлических и пневматических систем и детали данных соединений трубопроводов, работающие в условиях неагрессивных сред при температуре окружающей и рабочей среды от минус 50 °C до плюс 120 °C и номинальном (условном) давлении до 63 МПа (до 630 кгс/см2).
Стандарт не распространяется на фланцевые соединения по ГОСТ 9399, ГОСТ 12815 - ГОСТ 12822, ГОСТ 22512.
Обязательные требования к качеству соединений, обеспечивающие их взаимозаменяемость, техническую совместимость и безопасность для жизни, здоровья и имущества населения, охраны окружающей среды, изложены в 4.1, 5.2.1, 5.2.5 - 5.2.8, 5.2.15 - 5.2.16, 5.2.19 - 5.2.21, 5.2.23, 5.2.26.2 - 5.2.26.4, 5.2.29 - 5.2.34, 5.3.1, 5.4.3, 6.1 - 6.5, 7.1 - 7.4, 7.5.1.2, 7.5.1.4, 7.5.1.5, 7.5.1.7 - 7.5.1.9, 7.5.2 - 7.5.4, 7.5.5.1, 7.5.6 и разделе 9.
Стандарт может быть использован для целей сертификации.
2. Нормативные ссылки
в настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.303-84. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.308-85. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний
ГОСТ 356-80. Арматура и детали трубопроводов. Давления условные пробные и рабочие. Ряды
ГОСТ 380-2005. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 617-90. Трубы медные. Технические условия
ГОСТ 859-2001. Медь. Марки
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1414-75. Прокат из конструкционной стали высокой обрабатываемости резанием. Технические условия
ГОСТ 1759.4-87 (ИСО 898-1-78). Болты, винты и шпильки. Механические свойства и методы испытаний <*>
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 52627-2006 (ИСО 898-1:1999) "Болты, винты и шпильки. Механические свойства и методы испытаний".
ГОСТ 2622-75. Трубы манометрические из бронзы марки БрОФ4-0,25 и латуни марки Л63. Технические условия
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 4543-71. Прокат из легированной конструкционной стали. Технические условия
ГОСТ 4784-97. Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 5632-72. Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 6111-52. Резьба коническая дюймовая с углом профиля 60°
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 6424-73. Зев (отверстие), конец ключа и размер "под ключ"
ГОСТ 7505-89. Поковки стальные штампованные. Допуски, припуски и кузнечные напуски
ГОСТ 8734-75. Трубы стальные бесшовные холоднодеформированные, Сортамент
ГОСТ 9378-93. Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 9399-81. Фланцы стальные резьбовые на 20 - 100 МПа (200 - 1000 кгс/см2). Технические условия
ГОСТ 9567-75. Трубы стальные прецизионные. Сортамент
ГОСТ 9833-73. Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры
ГОСТ 9941-81. Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия
ГОСТ 10549-80. Выход резьбы. Сбеги, недорезы, проточки и фаски
ГОСТ 10702-78. Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12816-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования
ГОСТ 12817-80. Фланцы литые из серого чугуна на от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры
ГОСТ 12818-80. Фланцы литые из ковкого чугуна на от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры
ГОСТ 12819-80. Фланцы литые стальные на от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры
ГОСТ 12820-80. Фланцы стальные плоские приварные на от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры
ГОСТ 12821-80. Фланцы стальные приварные встык на от 0,1 до 20 МПа (от 1 до 200 кгс/см2). Конструкция и размеры
ГОСТ 12822-80. Фланцы стальные свободные на приварном кольце на от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15527-2004. Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 16093-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 18160-72. Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ 18242-72. Статистический приемочный контроль по альтернативному признаку. Планы контроля <**>
