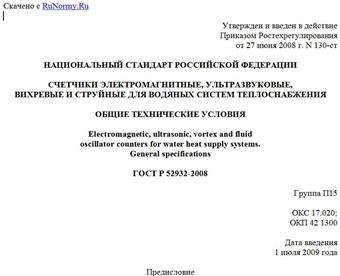

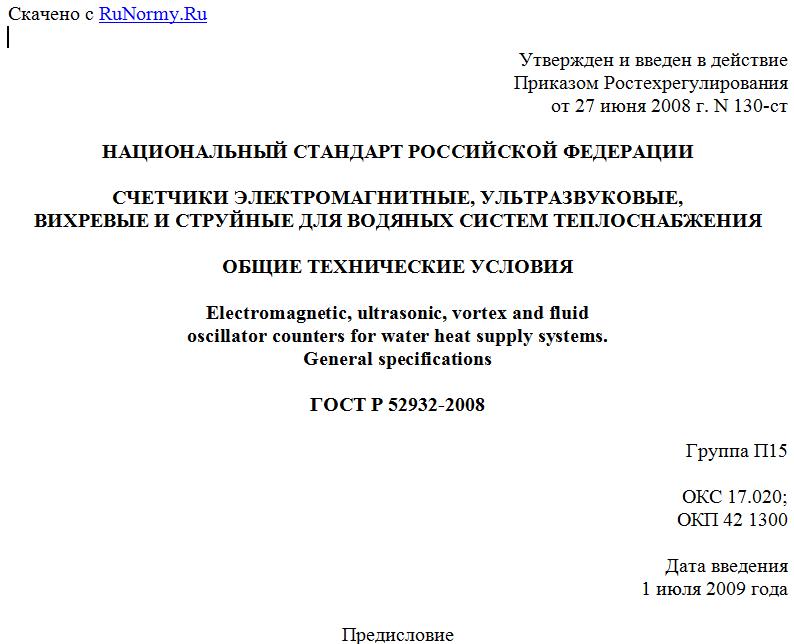

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 июня 2008 г. N 130-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЧЕТЧИКИ ЭЛЕКТРОМАГНИТНЫЕ, УЛЬТРАЗВУКОВЫЕ,
ВИХРЕВЫЕ И СТРУЙНЫЕ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Electromagnetic, ultrasonic, vortex and fluid
oscillator counters for water heat supply systems.
General specifications
ГОСТ Р 52932-2008
Группа П15
ОКС 17.020;
ОКП 42 1300
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт теплоэнергетического приборостроения" (ОАО "НИИТеплоприбор").
2. Внесен Техническим комитетом по стандартизации ТК 286 "Приборы промышленного контроля и регулирования".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 июня 2008 г. N 130-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на электромагнитные, ультразвуковые, вихревые и струйные счетчики (далее - счетчики), предназначенные для измерения количества теплоносителя в водяных системах теплоснабжения, в том числе в составе теплосчетчиков, систем управления и регулирования, систем дозирования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95). Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3-2006). Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004). Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95). Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.11-2007 (МЭК 61000-4-11:2004). Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р 51318.14.1-2006 (СИСПР 14-1:2005). Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51318.22-2006 (СИСПР 22:2006). Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51320-99. Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств - источников индустриальных радиопомех
ГОСТ Р 51522-99 (МЭК 61326-1-97). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
ГОСТ Р 52319-2005 (МЭК 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006. Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.395-80. Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ 8.417-2002. Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.1.038-82. Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 26.013-81. Средства измерений и автоматизации. Сигналы электрические с дискретным изменением параметров входные и выходные
ГОСТ 26.014-81. Единая система стандартов приборостроения. Средства измерения и автоматизации. Сигналы электрические кодированные входные и выходные
ГОСТ 356-80. Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15528-86. Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения
ГОСТ 19768-93. Информационная технология. Наборы 8-битных кодированных символов. Двоичный код обработки информации
ГОСТ 23170-78. Упаковка изделий машиностроения. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользовании - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Расход жидкости (расход): по ГОСТ 15528.
3.2. Массовый расход: по ГОСТ 15528.
3.3. Объемный расход: по ГОСТ 15528.
3.4. Счетчик жидкости: по ГОСТ 15528.
3.5. Первичный преобразователь: по [1].
3.6. Измерительный преобразователь: по [1].
3.7. Счетчик электромагнитный: по ГОСТ 15528.
3.8. Счетчик ультразвуковой: по ГОСТ 15528.
3.9. Счетчик вихревой: по ГОСТ 15528.
3.10. Счетчик струйный: счетчик жидкости, принцип действия которого основан на зависимости частоты колебаний струи жидкости в струйном автогенераторе от расхода жидкости.
3.11. Водяная система теплоснабжения: система теплоснабжения, в которой теплоносителем является вода.
3.12.
--------------------------------------------------------------------------¬
¦ Рабочее давление: наибольшее избыточное давление, при котором¦
¦обеспечивается заданный режим эксплуатации арматуры и деталей¦
¦трубопроводов. ¦
¦ [ГОСТ 356-80, пункт 4] ¦
L--------------------------------------------------------------------------
4. Классификация. Основные параметры и размеры
4.1. Классификация
4.1.1. В зависимости от объекта измерения счетчики подразделяют на исполнения:
- объемные;
- массовые.
Счетчики могут иметь сочетание указанных исполнений.
4.1.2. В зависимости от конструктивного исполнения счетчики подразделяют на исполнения:
- моноблочные;
- раздельные.
4.1.3. В зависимости от числа измерительных каналов счетчики подразделяют на следующие исполнения:
- одноканальные, имеющие один измерительный канал количества теплоносителя;
- многоканальные, имеющие два и более измерительных каналов количества теплоносителя, расхода и других физических величин.
4.2. Основные параметры и размеры
4.2.1. Диаметры условных проходов счетчиков следует выбирать из ряда: 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 800; 1000; 1200; 1400; 1600; 1800; 2000 мм.
В обоснованных случаях допускается применение других значений диаметров условных проходов.
4.2.2. Значение верхнего предела объемного расхода следует выбирать из ряда: (0,125; 0,16; 0,20; 0,25; 0,32; 0,40; 0,50; 0,60; 0,80; 1,0) x м3/ч, где n - целое положительное число.
4.2.3. Нижний предел объемного расхода следует выбирать из ряда: 0,001; 0,002; 0,004; 0,01; 0,02; 0,04 .
