Утвержден и введен в действие
Приказом Ростехрегулирования
от 23 июня 2008 г. N 126-ст

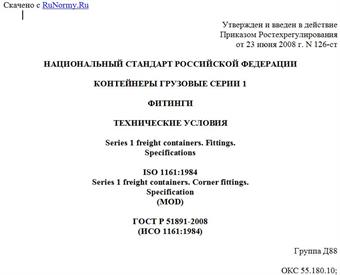

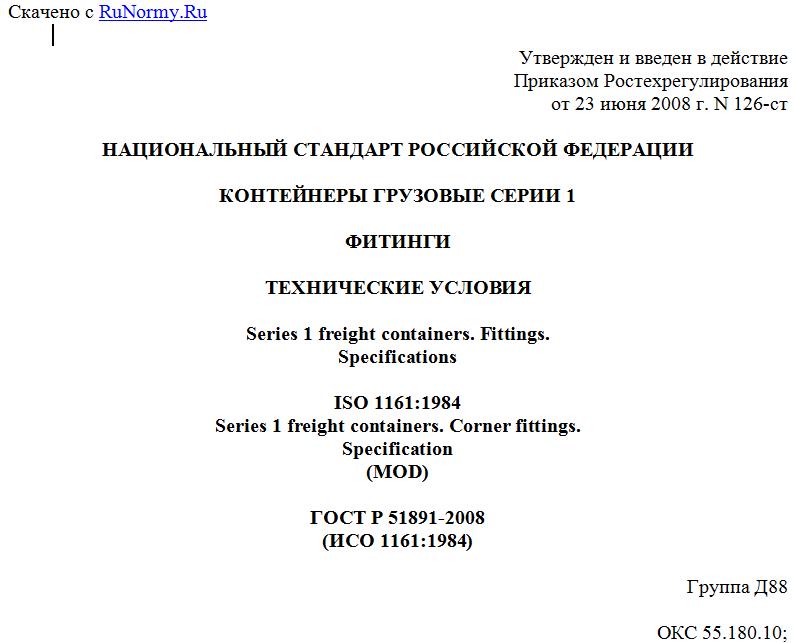

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТЕЙНЕРЫ ГРУЗОВЫЕ СЕРИИ 1
ФИТИНГИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Series 1 freight containers. Fittings.
Specifications
ISO 1161:1984
Series 1 freight containers. Corner fittings.
Specification
(MOD)
ГОСТ Р 51891-2008
(ИСО 1161:1984)
Группа Д88
ОКС 55.180.10;
ОКП 31 7700
Дата введения
1 января 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Закрытым акционерным обществом "Промтрансниипроект" (ЗАО "Промтрансниипроект") и Открытым акционерным обществом "НИИВагоностроения" (ОАО "НИИВагоностроения") на основе собственного аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 246 "Контейнеры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 июня 2008 г. N 126-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1161:1984 "Контейнеры грузовые серии 1. Фитинги угловые. Технические условия" (ISO 1161:1984 "Series 1 freight containers - Corner fittings - Specification") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту, и изменения его структуры.
Дополнительные слова, показатели и их значения, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены курсивом.
Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном Приложении E.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Взамен ГОСТ Р 51891-2002 (ИСО 1161:1984).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1161:1984 "Контейнеры грузовые серии 1. Фитинги угловые. Технические условия".
По сравнению с примененным международным стандартом ИСО 1161:1984 в текст настоящего стандарта внесены следующие изменения:
- в разделе 2 международные стандарты заменены на аналогичные национальные и добавлены ссылки на ГОСТ 977-88, ГОСТ 9454-78, ГОСТ 15150-69, которыми установлены используемые в стандарте технические условия и методы испытаний стальных отливок;
- стандарт дополнен разделом 3 "Термины и определения";
- в разделе 4 пункт 4.1.1 дополнен объяснением, как определять правосторонние и левосторонние фитинги контейнера;
- в разделе 4 пункт 4.1.2 дополнен рисунком 5 общего вида контейнера типа E;
- в разделе 6, подраздел 6.1, в таблице 1 представлены минимальные расчетные и испытательные нагрузки на угловые и промежуточные фитинги контейнера, которые в международном стандарте ИСО 1161:1984 представлены в пунктах 5.1.1, 5.1.2, 5.1.3, 5.1.4 и 5.1.5; изменены номера рисунков 6 и 7;
- таблицы C.1, C.2, C.3, C.5, C.6, C.7 и C.8 в Приложении C дополнены контейнером типа 1DD;
- стандарт дополнен Приложением D, содержащим требования, отражающие потребности экономики страны;
- стандарт дополнен Приложением E, содержащим изменение структуры настоящего стандарта по отношению к ИСО 1161:1984;
- стандарт дополнен структурным элементом "Библиография".
1. Область применения
Настоящий стандарт устанавливает основные размеры и требования к прочности угловых и промежуточных фитингов, предназначенных для грузовых контейнеров серии 1, соответствующих [1] и ГОСТ Р 51876. Настоящий стандарт не распространяется на угловые фитинги авиационных контейнеров [2].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51876-2002 (ИСО 1496-1-90). Контейнеры грузовые серии 1. Технические требования и методы испытаний. Часть 1. Контейнеры общего назначения (ИСО 1496-1:1990, MOD)
ГОСТ Р 52202-2004 (ИСО 830-99). Контейнеры грузовые. Термины и определения (ИСО 830:1999, MOD)
&ГОСТ 977-88. Отливки стальные. Общие технические условия
ГОСТ 9454-78. Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды&.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
&3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52202, а также следующий термин с соответствующим определением:
Промежуточные фитинги: элементы конструкции контейнеров типа E, расположенные симметрично от вертикальной оси контейнера между угловыми фитингами на расстоянии, равном габаритным размерам контейнера типа A, и обеспечивающие установку, штабелирование, перегрузку и крепление контейнеров.&
4. Требования к размерам
4.1. Общие требования
4.1.1. Размеры угловых нижних и верхних фитингов как правосторонних, так и левосторонних и допуски к ним должны соответствовать приведенным на рисунках 1 и 2. Каждый контейнер серии 1, кроме типа E, должен иметь два верхних правосторонних и два верхних левосторонних угловых фитинга. &Правосторонние и левосторонние фитинги определяют при размещении наблюдателя снаружи контейнера лицом против торца контейнера с дверями.&
Примечания. 1. Сплошные и пунктирные линии обозначают обязательные элементы конструкции углового фитинга.
2. Штрихпунктирные линии обозначают вспомогательные элементы.
Рисунок 1. Верхний правосторонний угловой фитинг
Примечания. 1. Сплошные и пунктирные линии обозначают обязательные элементы конструкции углового фитинга.
2. Штрихпунктирные линии обозначают вспомогательные элементы.
Рисунок 2. Нижний правосторонний угловой фитинг
Нижние угловые фитинги должны иметь аналогичную конструкцию, за исключением торцевого отверстия. На рисунках 1 и 2 изображены верхний и нижний правосторонние угловые фитинги; размеры левосторонних угловых фитингов соответственно идентичны.
4.1.2. Контейнеры типа E, помимо указанных в 4.1.1 угловых фитингов, должны дополнительно иметь два верхних правосторонних и два верхних левосторонних (рисунок 3), и два нижних правосторонних, и два нижних левосторонних (рисунок 4) промежуточных фитинга, соответствующие габаритным размерам контейнера типа A. Общий вид контейнера типа E с угловыми и промежуточными фитингами представлен на рисунке 5.
Рисунок 3. Верхний промежуточный фитинг
Рисунок 4. Нижний промежуточный фитинг
