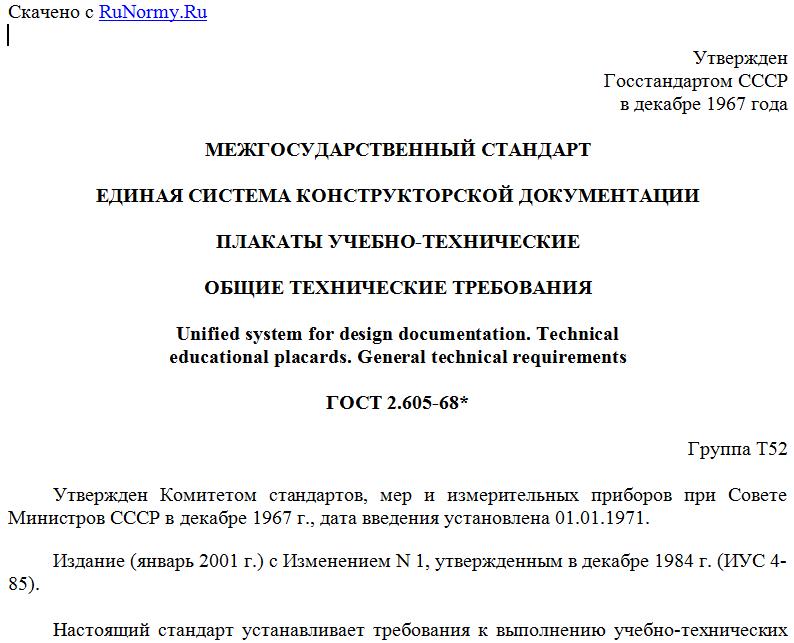

Утвержден
Госстандартом СССР
в декабре 1967 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПЛАКАТЫ УЧЕБНО-ТЕХНИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Unified system for design documentation. Technical
educational placards. General technical requirements
ГОСТ 2.605-68*
Группа Т52
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г., дата введения установлена 01.01.1971.
Издание (январь 2001 г.) с Изменением N 1, утвержденным в декабре 1984 г. (ИУС 4-85).
Настоящий стандарт устанавливает требования к выполнению учебно-технических плакатов.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие правила выполнения учебно-технических плакатов, входящих в комплект эксплуатационных документов на изделия конкретных видов техники с учетом их специфики.
1. ОБЩИЕ ТРЕБОВАНИЯ
1.1а. Учебно-технический плакат - конструкторский документ, содержащий в упрощенной и обобщенной форме сведения о конструкции изделия, принципах действия, приемах использования, техническом обслуживании, областях технических знаний и других технических данных с необходимым иллюстративным материалом.
1.1. Учебно-технические плакаты предназначены для изучения конкретной темы в процессе обучения персонала при эксплуатации изделия, например:
а) конструкций, принципов действия, приемов использования и технического обслуживания изделия;
б) технологических процессов;
в) областей технических знаний.
1.2. По каждой теме, в зависимости от ее сложности и объема, выпускают отдельную серию плакатов (или один плакат).
Число плакатов в каждой серии должно быть согласовано с заказчиком.
Плакаты на изделия специального назначения выпускают многокрасочными. По согласованию с заказчиком допускается выпускать одноцветные плакаты.
(Измененная редакция, Изм. N 1).
1.3. Учебно-технические плакаты выполняют в бумажной и/или электронной форме способом, обеспечивающим их тиражирование.
В бумажной форме учебно-технические плакаты издают типографским способом.
В электронной форме учебно-технические плакаты выполняют, как правило, в виде интерактивных электронных документов (ИЭД) по ГОСТ 2.051-2006. Учебно-технические плакаты, выполненные как ИЭД, могут быть реализованы в виде сценария, сопровождаться различными видами речевой или звуковой информацией и средствами анимации.
Выполненные как ИЭД плакаты предназначены для визуализации проекционной аппаратурой или на экране ЭВМ.
1.4. Каждый плакат должен содержать:
а) заголовок;
б) изобразительную часть;
в) условное цветное обозначение, применяемое для электрических, кинематических, гидравлических и других видов схем;
г) пояснительный текст (при необходимости).
Наименование плаката должно быть дано в виде заголовка в верхней средней части плаката.
1.5. Заголовок плаката должен быть кратким и соответствовать содержанию плаката.
Если выпускают отдельную серию плакатов, то в левой части каждого плаката над рамкой приводят: наименование серии, общее количество плакатов в ней, количество листов, на которых издана серия, номер плаката в ней и количество листов, на которых издан конкретный плакат, например:
Токарно-винторезный станок 1К62. Серия из 10 плакатов на 14 листах.
Плакат 4 на 2 листах.
На первом листе серии плакатов помещают перечень плакатов, входящих в состав серии.
В левом верхнем углу каждого плаката должно быть обозначение по Универсальной десятичной классификации (УДК).
1.4, 1.5. (Измененная редакция, Изм. N 1).
1.6. Изобразительная часть плаката должна иметь данные, поясняющие содержание темы:
а) для изделий - наружные виды и разрезы с показом конструктивного устройства и взаимодействия составных частей, схемы, таблицы, формулы, графики, диаграммы различного назначения, поясняющие устройство и правила эксплуатации изделия, а при необходимости - указания по техническому обслуживанию;
б) для технологических процессов - условное или схематическое изображение оборудования в технологической последовательности, а также приемов работы на нем.
1.7. Для обеспечения большей наглядности:
а) системы, механизмы, устройства и другие составные части изделия могут быть изображены с показом мест их расположения (размещения) или установки в изделии, помещении, на объекте и т.п.;
б) все входящие в схемы изделий приборы, аппараты, механизмы и другие составные части изделия необходимо показывать на схемах, как правило, в виде условного изображения этих составных частей.
в) учебно-технические плакаты в электронной форме следует выполнять с использованием мультимедийных средств по ГОСТ 2.601-2006.
1.8. Изображения на плакатах должны выполняться в аксонометрических проекциях в соответствии с требованиями ГОСТ 2.317-69 или в перспективе.
Отдельные несложные изображения допускается выполнять по методу прямоугольного проецирования.
1.9. Сложные составные части изделий рекомендуется изображать на плакате отдельно от изделия в более крупном масштабе или на отдельном плакате и, при необходимости, выделять более ярким цветом. При выполнении плаката в электронной форме следует обеспечить увеличение части изображения или указанной составной части изделия по запросу.
1.10. При изображении различных схем (кинематических, пневматических, гидравлических, электрических) должны быть объяснены:
функции отдельных элементов схем и особенно органов управления с пояснением в необходимых случаях физической сущности происходящих процессов и с указанием мест и способов регулирования и контроля.
Характеристики параметров (напряжений, токов, давлений и др.) должны соответствовать номинальному рабочему режиму и выполняться в масштабных соотношениях.
Сложные схемы (например, кинематические) на плакате в электронной форме должны изображаться, как правило, с использованием мультимедийных средств. При статичном изображении (или на плакате в бумажной форме) сложные схемы следует выполнять в аксонометрической проекции и в условно разнесенном (растянутом) виде так, чтобы отчетливо были видны связи между элементами схемы или процессами и их направления.
1.11. Расцветка составных частей изделия, связей, цепей, линий и т.п. должна соответствовать расцветке, принятой в соответствии с требованиями действующих стандартов и заказчика.
При отсутствии специальных указаний расцветка составных частей изделия, связей, цепей, линий и т.п. должна по возможности соответствовать их цвету в изделии.
Для раскрашенных составных частей изделия, функциональных связей на схемах (электрических, гидравлических, пневматических и др.) должны быть пояснены условные цветные обозначения элементов.
Количество цветов на плакате не должно превышать шести, включая черный. По согласованию с заказчиком допускается увеличивать количество цветов.
1.12. Пояснительный текст плаката должен располагаться на свободном поле плаката и содержать наименования изображенных на плакате составных частей изделия или элементов раздела, пояснения обозначений, помещенных на схемах и т.п. При выполнении плаката в электронной форме пояснительный текст рекомендуется дублировать звуком.
Требования по технике безопасности должны быть выделены от остального текста.
1.13. Наименования, обозначения элементов, текстовая часть плакатов должны соответствовать наименованиям, условным обозначениям и текстовой части эксплуатационных документов или документации, для иллюстрации которой предназначены плакаты.
Обозначения элементов органов управления изображают на плакатах в положении, соответствующем рабочему положению.
1.9 - 1.13. (Измененная редакция, Изм. N 1).
1.14. Составные части изделия, изображенные на плакате (серии плакатов), должны иметь сквозную нумерацию.
Номера позиций должны располагаться на линиях-выносках следует выполнять в соответствии с требованиями ГОСТ 2.316-68 и ГОСТ 2.601-2006.
Наименования пронумерованных составных частей изделия записывают следующим образом:
1. Регулировочный винт.
2. Волновод.
3. Трансформатор и т.д.
Наименования составных частей изделия на простых плакатах допускается проставлять на линиях-выносках, не нумеруя их.
При выполнении плаката в электронной форме следует обеспечить подсветку или выделение цветом составной части изделия при указании соответствующего номера позиции и наоборот.
1.15. Плакаты в бумажной форме должны выполняться на офсетной бумаге для печати по ГОСТ 9094-89 или на бумаге для глубокой печати по ГОСТ 9168-80.
По согласованию с заказчиком может применяться бумага других марок.
Плакаты должны печататься на листах форматом 600 x 900 мм или 700 x 900 мм по ГОСТ 1342-78, а также на листах, склеенных из листов этих же форматов и половинных форматов (например, 600 x 900 мм или 600 x 450 мм).
По согласованию с заказчиком допускается печатать плакаты на листах других форматов.
Плакаты одной серии должны быть одного формата. В технически обоснованных случаях по согласованию с заказчиком в одной серии допускаются плакаты различных форматов.
По требованию заказчика плакаты различных форматов допускается наклеивать на основу (марлю, картон), покрывать эластичным прозрачным материалом и снабжать приспособлениями для вывешивания во время их демонстрации.
(Измененная редакция, Изм. N 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ОРИГИНАЛАМ ПЛАКАТОВ
2.1. Оригиналы учебно-технических плакатов, сдаваемые для репродуцирования, должны быть согласованы в установленном порядке.
2.2. Если оригиналы учебно-технических плакатов подготовляются для репродуцирования специальными видами печати, то должны быть учтены особенности полиграфической технологии данного вида печати.
2.3. Размер свободного поля оригиналов в бумажной форме должен быть не менее 20 мм.
(Измененная редакция, Изм. N 1).
2.4. Оригиналы плакатов должны быть выполнены на чертежной бумаге по ГОСТ 597-73 машинного или ручного отлива.
2.5. На лицевой стороне оригинала не должно быть никаких пометок, пятен и механических повреждений - царапин, трещин, рельефов от надписи на обороте, перегибов и т.п.
2.6. После репродуцирования оригиналы плакатов не должны иметь загрязнений, изломов, царапин, загибов, следов типографской краски и т.д.
2.7. Оригиналы прямоугольной формы не должны иметь заметной на глаз косины.
2.8. На оригиналах, не имеющих четкого обозначения верха и низа рисунка, на оборотной стороне у нижнего края должны быть сделаны соответствующие пометки.
2.9. Фактура всех плакатов одной серии должна быть одинаковой.
(Измененная редакция, Изм. N 1).
2.10. Цветные оригиналы должны иметь достаточную резкость изображения, соответствующую цветопередачу воспроизводимого объекта и создавать впечатление объемности изображенных предметов.
2.11. Оригиналы плакатов должны быть с лицевой стороны закрыты калькой по ГОСТ 892-89. Один край кальки приклеивают к оборотной стороне оригинала.
2.12. Вся текстовая часть (за исключением заголовка), если она будет дана набором, а затем расклеиваться на оригинале плаката в издательстве, должна быть выполнена на защитной кальке оригинала плаката, которая служит указанием, где и как расположить на плакате текстовую часть при типографском изготовлении плакатов.
