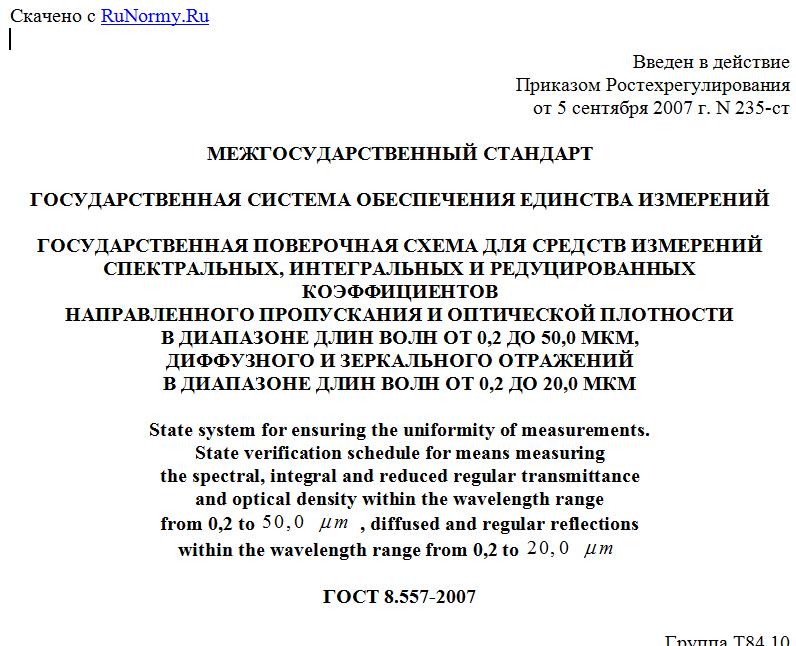

Введен в действие
Приказом Ростехрегулирования
от 5 сентября 2007 г. N 235-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
СПЕКТРАЛЬНЫХ, ИНТЕГРАЛЬНЫХ И РЕДУЦИРОВАННЫХ КОЭФФИЦИЕНТОВ
НАПРАВЛЕННОГО ПРОПУСКАНИЯ И ОПТИЧЕСКОЙ ПЛОТНОСТИ
В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,2 ДО 50,0 МКМ,
ДИФФУЗНОГО И ЗЕРКАЛЬНОГО ОТРАЖЕНИЙ
В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,2 ДО 20,0 МКМ
State system for ensuring the uniformity of measurements.
State verification schedule for means measuring
the spectral, integral and reduced regular transmittance
and optical density within the wavelength range
from 0,2 to , diffused and regular reflections
within the wavelength range from 0,2 to
ГОСТ 8.557-2007
Группа Т84.10
МКС 17.180.01
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ") Федерального агентства по техническому регулированию и метрологии.
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол по переписке от 21 июня 2007 г. N 29).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2007 г. N 235-ст межгосударственный стандарт ГОСТ 8.557-2007 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2008 г.
5. Взамен ГОСТ 8.557-91.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм [рисунок А.1 (Приложение А), вкладка] и устанавливает порядок передачи размеров единиц спектральных, интегральных и редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений, являющихся безразмерными величинами, и оптической плотности - бела (Б) от государственного первичного эталона с помощью вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
2. Государственный первичный эталон
2.1. Государственный первичный эталон единиц спектральных коэффициентов направленного пропускания и оптической плотности, диффузного и зеркального отражений (далее - ГПЭ) представляет собой комплекс следующих средств измерений:
- спектрофотометрическая установка для воспроизведения единиц спектрального коэффициента направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм с устройствами для воспроизведения единиц спектральных коэффициентов диффузного (методом Тейлора) и зеркального отражений в диапазоне длин волн от 0,2 до 2,5 мкм;
- спектрофотометрическая установка для воспроизведения единицы спектрального коэффициента диффузного отражения методом Эрба в диапазоне длин волн от 0,38 до 0,80 мкм;
- наборы эталонных мер;
- система регистрации и обработки информации.
2.2. Диапазон значений, воспроизводимых ГПЭ, составляет:
- от 0,01 до 0,95 в диапазоне длин волн от 0,2 до 50,0 мкм - для спектрального коэффициента направленного пропускания ;
- от 0,01 до 2,00 Б в диапазоне длин волн от 0,2 до 50,0 мкм - для спектральной оптической плотности ;
- от 0,02 до 1,00 в диапазоне длин волн от 0,2 до 2,5 мкм - для спектрального коэффициента диффузного отражения ;
- от 0,01 до 0,95 в диапазоне длин волн от 0,2 до 2,5 мкм - для спектрального коэффициента зеркального отражения .
2.3. Средние квадратические отклонения (далее - СКО) случайной погрешности результатов измерений , , и при воспроизведении единиц , , и соответственно не превышают значений, указанных в таблице 1, при 25 независимых наблюдениях. Границы неисключенных систематических погрешностей (далее - НСП) результатов измерений , , и не превышают приведенных в таблице 1 при доверительной вероятности 0,99.
Таблица 1
Оценки характеристик погрешности и оценки
стандартных неопределенностей ГПЭ
Обозначение величины Диапазон значений Диапазон длин волн, мкм СКО НСП Оценки стандартных неопределенностей
0,01...0,95 0,2...0,4 0,0005 0,0010 0,0005 0,0004 0,0006 0,0015
0,4...0,9 0,0002 0,0005 0,0002 0,0002 0,0003 0,0008
0,9...50,0 0,0005 0,0010 0,0005 0,0004 0,0006 0,0015
, Б , Б , Б , Б , Б , Б
0,01...1,00 Б 0,2...50,0 0,00009... 0,00090 0,0002... 0,0020 0,00009... 0,00090 0,00008... 0,00090 0,00012... 0,00130 0,0003... 0,0030
1,00...2,00 Б 0,0009... 0,0090 0,002... 0,020 0,0009... 0,0090 0,0009... 0,0090 0,0013... 0,0130 0,003... 0,030
0,02...1,00 0,2...2,5 0,002 0,005 0,002 0,002 0,003 0,008
0,01...0,05 0,2...2,5 0,0005 0,0005... 0,0010 0,0005 0,0002... 0,0004 0,0005... 0,0006 0,0013... 0,0015
0,05...0,95 0,0005 0,003 0,0005 0,001 0,001 0,003
2.4. Оценки стандартных неопределенностей <*>, вычисленных по типу A , , , и по типу B , , , , суммарных стандартных неопределенностей , , , и расширенных неопределенностей , , , соответствуют приведенным в таблице 1. Коэффициент охвата k составляет 2,576.
--------------------------------
<*> При способе получения оценок неопределенностей по схеме 1, установленном в соответствии с Рекомендациями по межгосударственной стандартизации [1].
2.5. ГПЭ применяют для передачи размеров единиц спектральных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 2,5 мкм вторичным эталонам методами прямых и косвенных измерений и рабочим средствам измерений методом прямых измерений.
3. Вторичные эталоны
3.1. Вторичные эталоны единиц спектральных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
3.1.1. В качестве вторичных эталонов единиц спектральных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм используют наборы мер, каждый из которых состоит из образцов нейтрального оптического стекла и кварца, образцов с полупрозрачным металлическим покрытием на прозрачной подложке, набора секторных дисков, диффузно и зеркально отражающих поверхностей в диапазонах измерений:
.......................... от 0,001 до 0,990;
......................... от 0,01 до 1,00 Б и от 1,00 до 2,00 Б;
......................... от 0,01 до 1,00;
......................... от 0,01 до 1,00.
3.1.1.1. Суммарные СКО результатов измерений при сличении вторичных эталонов с ГПЭ при 10 независимых наблюдениях составляют от 0,0010 до
