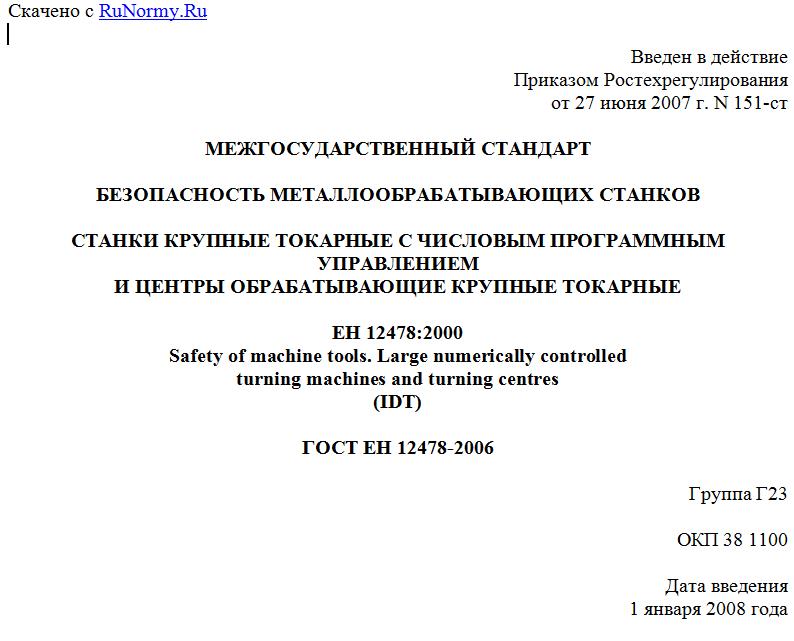

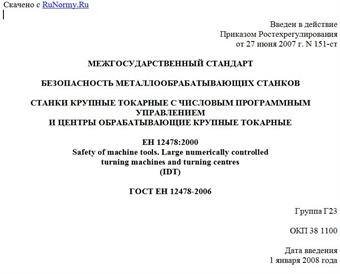

Введен в действие
Приказом Ростехрегулирования
от 27 июня 2007 г. N 151-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЕЗОПАСНОСТЬ МЕТАЛЛООБРАБАТЫВАЮЩИХ СТАНКОВ
СТАНКИ КРУПНЫЕ ТОКАРНЫЕ С ЧИСЛОВЫМ ПРОГРАММНЫМ УПРАВЛЕНИЕМ
И ЦЕНТРЫ ОБРАБАТЫВАЮЩИЕ КРУПНЫЕ ТОКАРНЫЕ
ЕН 12478:2000
Safety of machine tools. Large numerically controlled
turning machines and turning centres
(IDT)
ГОСТ ЕН 12478-2006
Группа Г23
ОКП 38 1100
Дата введения
1 января 2008 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ФГУП "ВНИИНМАШ") и Экспериментальным научно-исследовательским институтом металлорежущих станков (ОАО "ЭНИМС") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие проголосовали:
---------------------T-------------T--------------------------------------¬
¦Краткое наименование¦Код страны по¦Сокращенное наименование национального¦
¦ страны по ¦МК (ИСО 3166)¦ органа по стандартизации ¦
¦МК (ИСО 3166) 004-97¦ 004-97 ¦ ¦
+--------------------+-------------+--------------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по техническому ¦
¦ ¦ ¦регулированию и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба "Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+-------------+---------------------------------------
4. Настоящий стандарт идентичен европейскому стандарту ЕН 12478:2000 "Безопасность станков. Большие токарные станки с числовым программным управлением и токарные обрабатывающие центры" (EN 12478:2000 "Safety of machine tools. Large numerically controlled turning machines and turning centres").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6). При этом в нем ссылка на pr EN 12437-1 - pr EN 12437-4 заменена на идентичные стандарты ИСО 14122-1 - ИСО 14122-4.
Степень соответствия - идентичная (IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных региональных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении B.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 27 июня 2007 г. N 151-ст межгосударственный стандарт ГОСТ ЕН 12478-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2008 г.
6. Введен впервые.
Введение
В настоящем стандарте приведен перечень основных опасностей и их источников при проектировании, изготовлении и поставке (включая монтаж/демонтаж, транспортировку и техническое обслуживание) крупных токарных станков с числовым программным управлением и крупных токарных обрабатывающих центров и устанавливаются методы их проверки, а также меры по их предотвращению с целью обеспечения выпуска безопасной продукции, соответствующей международным требованиям.
Настоящий стандарт предназначен для конструкторов, изготовителей машин и других заинтересованных лиц и организаций.
1. Область применения
Настоящий стандарт устанавливает требования безопасности и меры, которые должны быть предприняты с целью устранения опасности и сокращения риска для крупных токарных станков с ЧПУ и обрабатывающих крупных токарных центров, которые предназначены, главным образом, для обработки металла резанием (далее - станков) (см. 3.1, 3.2).
Настоящий стандарт рассматривает значительные опасности, которые представлены в разделе 4.
Настоящий стандарт применяется к:
- вертикальным токарным (карусельным) станкам с ЧПУ и вертикальным токарным обрабатывающим центрам с наружным диаметром обрабатываемой детали свыше 500 мм;
- горизонтальным токарным станкам с ЧПУ и токарным обрабатывающим центрам с расстоянием между центрами свыше 2000 мм и наружным диаметром обрабатываемой детали свыше 500 мм.
Настоящий стандарт распространяется также на дополнительные устройства, например, вспомогательные инструменты, зажимные патроны, механизмы загрузки/выгрузки деталей и конвейеры для уборки стружки, если они являются неотъемлемыми составными частями станка.
Настоящий стандарт может служить основой при рассмотрении других технологических процессов (см. [1] - [22]).
Настоящий стандарт не распространяется на токарные станки с ЧПУ с возможностями работы в режиме с ручным управлением, которые рассматриваются в ЕН 12840.
Настоящий стандарт применяется к станкам, изготовленным после даты его введения.
2. Нормативные ссылки
В настоящем стандарте использованы датированные и недатированные ссылки на международные стандарты. При датированных ссылках последующие редакции международных стандартов или изменения к ним действительны для настоящего стандарта только после введения изменений к настоящему стандарту или путем подготовки новой редакции настоящего стандарта. При недатированных ссылках действительно последнее издание приведенного стандарта (включая изменения).
ЕН 292-1:1991. Безопасность машин. Основные положения, общие принципы конструирования. Часть 1. Основные термины, методология
ЕН 292-2:1991 + А1:1995. Безопасность машин. Основные положения, общие принципы конструирования. Часть 2. Технические принципы и технические условия
ЕН 294:1992. Безопасность машин. Безопасные расстояния для предохранения верхних конечностей от попадания в опасную зону
ЕН 349:1993. Безопасность машин. Минимальные расстояния для предотвращения защемления частей человеческого тела
ЕН 418:1992. Безопасность машин. Установки аварийного выключения. Функциональные аспекты. Принципы
ЕН 547:1996. Безопасность машин. Антропометрические данные
Часть 1. Принципы определения размеров проемов, обеспечивающих доступ человека к машине
Часть 2. Принципы определения размеров проемов для отдельных частей тела человека
ЕН 574:1996. Безопасность машин. Двуручные устройства управления. Функциональные аспекты. Принципы конструирования
ЕН 614. Безопасность машин. Эргономические принципы конструирования
Часть 1:1995. Термины и общие положения
Часть 2: Взаимосвязь между конструкцией машины и ее работой
ЕН 894. Безопасность машин. Эргономические требования по конструированию средств отображения информации и органов управления
Часть 1:1997. Общие основы взаимодействия пользователя со средствами отображения информации и органами управления
Часть 2:1997. Дисплеи
Часть 3:2000. Исполнительные механизмы системы управления
ЕН 953:1997. Безопасность машин. Ограждения. Общие требования по конструированию ограждений
ЕН 954-1:1996. Безопасность машин. Элементы системы управления, связанные с безопасностью. Часть 1. Общие принципы конструирования
ЕН 982:1996. Безопасность машин. Требования безопасности к гидравлическим и пневматическим системам и их компонентам. Гидравлика
ЕН 983:1996. Безопасность машин. Требования безопасности к гидравлическим и пневматическим системам и их компонентам. Пневматика
ЕН 1005. Безопасность машин. Физические возможности человека
Часть 1. Термины и определения
Часть 2. Составляющая ручного труда при работе с машинами и механизмами
Часть 3. Рекомендуемые пределы усилий для работы на машинах
Часть 4. Положение тела при работе с машинами и механизмами
ЕН 1037:1995. Безопасность машин. Предотвращение неожиданного пуска
ЕН 1050:1996. Безопасность машин. Принципы оценки и определения риска
ЕН 1070:1998. Безопасность машин. Терминология
ЕН 1088:1995. Безопасность машин. Блокировочные устройства, связанные с защитными устройствами. Принципы конструирования и выбора
ЕН 1550:1997. Безопасность металлообрабатывающих станков. Требования безопасности для разработки и конструирования зажимных патронов заготовок
ЕН 1837:1999. Безопасность машин. Встроенное освещение машин
ЕН ИСО 14122-1:1996. Безопасность машин. Постоянные средства доступа к машинам. Часть 1. Выбор неподвижных средств доступа между двумя уровнями
ИСО 14122-2. Безопасность машин. Постоянные средства доступа к машинам. Часть 2. Рабочие платформы и мостки
ЕН ИСО 14122-3:1996. Безопасность машин. Постоянные средства доступа к машинам. Часть 3. Лестницы, ступени и перила
ИСО 14122-4. Безопасность машин. Постоянные средства доступа к станкам и промышленным предприятиям. Часть 4. Фиксированные лестницы
ЕН 12840:2000. Безопасность станков. Токарные станки, управляемые вручную, с автоматическим контролем и без него
EHV 26385:1990. Эргономические принципы в конструировании рабочих систем
ЕН 60204-1:1992. Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования
ЕН 60529:1991. Степени защиты, обеспечиваемые оболочками (код IP)
