"ГОСТ 5513-97. Межгосударственный стандарт. Шины пневматические для грузовых автомобилей, прицепов к ним, автобусов и троллейбусов. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

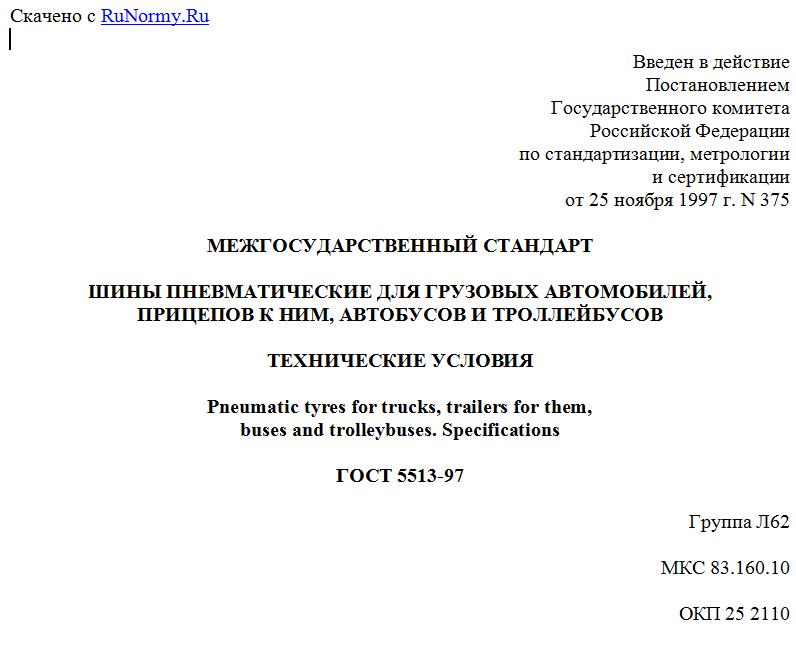

Введен в действие
Постановлением
Государственного комитета
Российской Федерации
по стандартизации, метрологии
и сертификации
от 25 ноября 1997 г. N 375

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШИНЫ ПНЕВМАТИЧЕСКИЕ ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ,
ПРИЦЕПОВ К НИМ, АВТОБУСОВ И ТРОЛЛЕЙБУСОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Pneumatic tyres for trucks, trailers for them,
buses and trolleybuses. Specifications

ГОСТ 5513-97

Группа Л62

МКС 83.160.10

ОКП 25 2110

Дата введения
1 января 1999 года

Предисловие

1 РАЗРАБОТАН МТК 97 "Шины пневматические для автомобилей и авиационной техники", НИИШП
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 11 от 25 апреля 1997 г.)
За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Белоруссия Белстандарт
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Киргизская Республика Киргизстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главная государственная инспекция Туркменистана
Украина Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 25 ноября 1997 г. N 375 межгосударственный стандарт ГОСТ 5513-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4 ВЗАМЕН ГОСТ 5513-86
5 ПЕРЕИЗДАНИЕ. Август 2002 г.


1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на пневматические шины для транспортных средств категорий M3, N3, O3, O4 и пневматические шины с индексом несущей способности > 121 для транспортных средств категорий M2 и N2, предназначенные для эксплуатации на дорогах различных категорий при температуре окружающей среды до минус 45 °C (шины с зимним рисунком протектора - от плюс 10 °C до минус 45 °C), для Министерства обороны - от минус 60 °C до плюс 55 °C.
Стандарт не распространяется на шины с регулируемым давлением, а также на шины, предназначенные для работы в шахтах, рудниках, карьерах и других особых условиях эксплуатации.
Абзац исключен с 1 июля 2008 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 19.06.2007 N 140-ст.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.304-81 Единая система конструкторской документации. Шрифты чертежные
ГОСТ 8.207-76 Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 7661-67 Глубиномеры индикаторные. Технические условия
ГОСТ 7912-74 Резина. Метод определения температурного предела хрупкости
ГОСТ 8107-75 Вентили для пневматических камер и шин постоянного давления. Общие технические условия
ГОСТ 10409-74 (ИСО 4107-95) Колеса автомобильные с разборным ободом. Основные размеры. Общие технические требования
ГОСТ 11358-89 Толщиномеры и стенкомеры с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 22374-77 (ИСО 3877-1-78, ИСО 3877-3-78, ИСО 4223-1-78) Шины пневматические. Конструкция. Термины и определения
ГОСТ 24779-81 Шины пневматические. Упаковка, транспортирование, хранение
ГОСТ 25692-83 Шины пневматические. Метод определения статического дисбаланса покрышки
ГОСТ 26000-83 Шины пневматические. Метод определения основных размеров
ГОСТ 27704-88 Шины пневматические. Правила подготовки шин для проведения стендовых испытаний
Правила ЕЭК ООН N 13 <*> Единообразные предписания, касающиеся официального утверждения механических транспортных средств категорий M, N и O в отношении торможения
Правила N 54 ЕЭК ООН <*> Единообразные предписания, касающиеся официального утверждения шин транспортных средств неиндивидуального пользования и их прицепов
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 41.54-99 (Правила ЕЭК ООН N 54).

Ссылка исключена с 1 июля 2008 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 19.06.2007 N 140-ст.

3. ОПРЕДЕЛЕНИЯ

Термины и определения - по ГОСТ 22374, ГОСТ 27.002, ГОСТ 16504 и Правилам ЕЭК ООН N 13 и Правилам ЕЭК ООН N 54. Кроме того, использованы следующие термины с соответствующими определениями:
3.1. Новая шина - шина, которая не была в эксплуатации в течение гарантийного срока службы.
3.2. Радиальная комбинированная шина - шина радиальной конструкции с текстильным кордом в каркасе и металлокордом в брекере.
3.3. Радиальная цельнометаллокордная шина - шина радиальной конструкции с металлокордом в каркасе и брекере.
3.4. Гарантийный срок службы - календарная продолжительность хранения и эксплуатации шины.

4. КЛАССИФИКАЦИЯ, ОБОЗНАЧЕНИЯ И ОСНОВНЫЕ РАЗМЕРЫ

4.1. Шины подразделяют на камерные и бескамерные.
4.2. В зависимости от конструкции и типа корда шины подразделяют на диагональные, радиальные комбинированные и радиальные цельнометаллокордные.
4.3. В зависимости от назначения и условий эксплуатации шины могут иметь следующие типы рисунка протектора: дорожный, универсальный, повышенной проходимости и зимний.
При эксплуатации шин в зимних условиях разрешается применять шипы противоскольжения.
Шины с дорожным рисунком протектора предназначены для эксплуатации преимущественно на дорогах с усовершенствованным капитальным покрытием (I, II, III категорий), универсальным - преимущественно на дорогах с усовершенствованным облегченным покрытием (III, IV и IV-п категорий) и переходным (IV и V категорий), повышенной проходимости - преимущественно в условиях бездорожья и на мягких грунтах, зимним - на обледенелых и заснеженных дорогах.
Типы покрытий и категорий дорог установлены в соответствии с требованиями строительных норм и правил.
4.4. Обозначения и основные размеры шин приведены в таблице 1.

Таблица 1

Обозначение шины Обозначение обода Размеры шины, мм Обозначение камеры Тип вентиля камеры по ГОСТ 8107 Двойная толщина стенки камеры, мм, не менее Обозначение ободной ленты
рекомендуемого допускаемого наружный диаметр, +/- 1,5% ширина профиля, не более статический радиус, +/- 1,5%
из каучуков общего назначения из бутилкаучука
Шины диагональные
7,50-20 6,0-20 6,5-20 928 213 443 7,50-20 ГК-115 3,8 3,5 6,7-20
8,25-20 6,5-20 6,0-20 970 234 462 8,25-20 ГК-115 4,0 3,5 6,7-20
9,00-20 7,0-20 6,5-20 1012 256 481 9,00-20 ГК-135 4,5 4,0 6,7-20
10,00-20 7,5-20 8,0-20 1050 275 498 10,00-20 ГК-145 6,0 5,0 6,7-20
11,00-20 8,0-20 8,5-20 1080 291 511 11,00-20 ГК-145 6,0 5,0 7,7-20
12,00-20 8,5-20 9,0-20 1120 312 529 12,00-20 ГК-145 6,0 5,0 7,7-20
12,00-24 8,5-24 9,0-24 1220 312 576 12,00-24 ГК-145 6,0 5,0 7,7-24
Шины радиальные камерные
7,50R20 6,0-20 6,5-20 928 210 440 7,50-20 ГК-115 3,8 3,5 6,7-20
8,25R15 6,5-15 7,0-15 836 234 385 8,25-15 ГК-115 5,0 4,0 240-381 <*>
8,25R20 6,5-20 6,0-20 962 230 453 8,25-20 ГК-115 4,0 3,5 6,7-20
9,00R20 7,0-20 6,5-20 1018 258 475 9,00-20 ГК-135 4,5 4,0 6,7-20
10,00R20 7,5-20 7,0-20 8,0-20 1052 275 491 10,00-20 ГК-145 6,0 5,0 7,7-20
11,00R20 8,0-20 8,5-20 1082 286 505 11,00-20 ГК-145 6,0 5,0 7,7-20
12,00R20 8,5-20 9,0-20 1122 313 526 12,00-20 ГК-145 6,0 5,0 7,7-20
12/80R20 8,5-20 9,0-20 1008 305 472 9,00-20 ГК-135 4,5 4,0 7,7-20
370/70R20 10,0-20 - 1020 370 474 11,00-20 ГК-145 6,0 5,0 300-508 <**>
12,00R24 8,5-24 9,0-24 1226 313 570 12,00-24 ГК-145 6,0 5,0 7,7-24
Шины радиальные бескамерные
10R22,5 7,50 x 22,5 6,75 x 22,5 1020 254 476 - - - - -
11R22,5 8,25 x 22,5 7,50 x 22,5 1050 279 489 - - - - -
