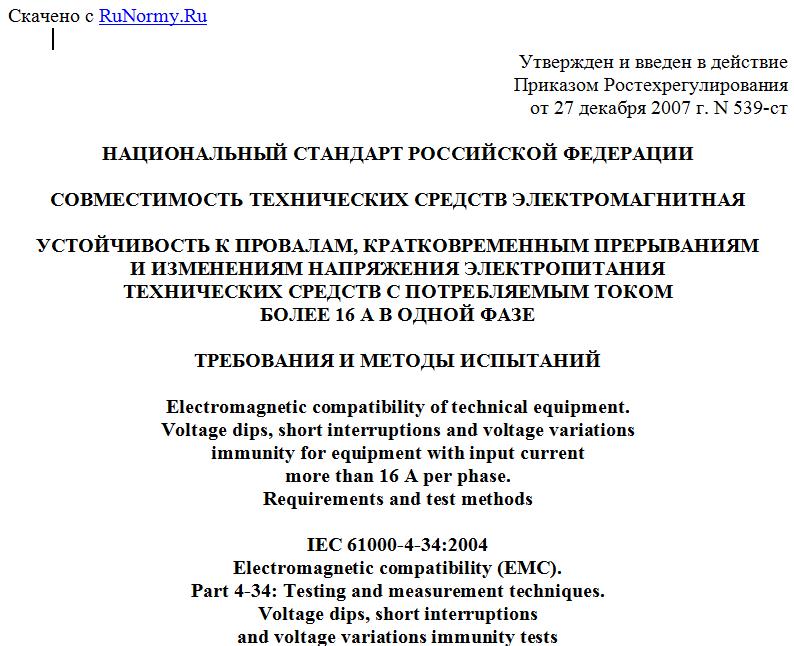

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 539-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
УСТОЙЧИВОСТЬ К ПРОВАЛАМ, КРАТКОВРЕМЕННЫМ ПРЕРЫВАНИЯМ
И ИЗМЕНЕНИЯМ НАПРЯЖЕНИЯ ЭЛЕКТРОПИТАНИЯ
ТЕХНИЧЕСКИХ СРЕДСТВ С ПОТРЕБЛЯЕМЫМ ТОКОМ
БОЛЕЕ 16 А В ОДНОЙ ФАЗЕ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Electromagnetic compatibility of technical equipment.
Voltage dips, short interruptions and voltage variations
immunity for equipment with input current
more than 16 A per phase.
Requirements and test methods
IEC 61000-4-34:2004
Electromagnetic compatibility (EMC).
Part 4-34: Testing and measurement techniques.
Voltage dips, short interruptions
and voltage variations immunity tests
for equipment with input current
more than 16 A per phase
(MOD)
ГОСТ Р 51317.4.34-2007
(МЭК 61000-4-34:2005)
Группа Э02
ОКС 33.100
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ЗАО "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 539-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61000-4-34:2005 "Электромагнитная совместимость (ЭМС) - Часть 4-34: Методы испытаний и измерений - Испытания на устойчивость к провалам напряжения, кратковременным прерываниям и изменениям напряжения оборудования с потребляемым током более 16 А в одной фазе" (IEC 61000-4-34: 2005 Electromagnetic compatibility (EMC) - Part 4-34: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests for equipment with input current more than 16 A per phase". При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении Д.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение к МЭК 61000-4-34:2005
Стандарты серии МЭК 61000 публикуются отдельными частями в соответствии со следующей структурой:
- часть 1. Основы:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- часть 3. Нормы:
нормы помехоэмиссии, нормы помехоустойчивости (в случаях, если они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
- часть 5. Руководства по установке и помехоподавлению:
руководства по установке, руководства по помехоподавлению;
- часть 6. Общие стандарты;
- часть 9. Разное.
Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические условия или технические отчеты. Некоторые из указанных разделов опубликованы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем второй номер, указывающий раздел (например 61000-6-1).
Международный стандарт МЭК 61000-4-34:2005 разработан подкомитетом 77 А "Низкочастотные электромагнитные помехи" Технического комитета МЭК ТК 77 "Электромагнитная совместимость".
Настоящий стандарт является частью 4-34 серии стандартов МЭК 61000.
1. Область применения
Настоящий стандарт устанавливает методы испытаний электротехнических, электронных и &радиоэлектронных& изделий и оборудования (далее - технические средства), подключаемых к низковольтным (&напряжением не выше 1000 В&) электрическим сетям переменного тока, на устойчивость к воздействию провалов, кратковременных прерываний и изменений напряжения электропитания, а также рекомендуемые уровни испытательных напряжений при проведении испытаний на помехоустойчивость (далее - уровни испытательных напряжений).
Требования настоящего стандарта применяют для технических средств (ТС) с номинальным потребляемым током более 16 А в одной фазе.
Настоящий стандарт распространяется на ТС, подвергающиеся воздействию провалов, кратковременных прерываний и изменений напряжения электропитания, предназначенные для применения в жилых и производственных зонах, подключаемые к однофазным и трехфазным электрическим сетям переменного тока частотой 50 Гц.
Примечания. 1. Методы испытаний на устойчивость к воздействию провалов, кратковременных прерываний и изменений напряжения электропитания ТС с номинальным потребляемым током не более 16 А в одной фазе, а также рекомендуемые уровни испытательных напряжений установлены в &ГОСТ Р 51317.4.11&.
2. Настоящий стандарт не устанавливает верхние пределы номинального потребляемого тока ТС. Однако в некоторых странах максимальный номинальный потребляемый ток ТС может быть ограничен, например, значением 75 или 250 А, в соответствии с требованиями безопасности.
Настоящий стандарт не распространяется на ТС, подключаемые к электрическим сетям переменного тока частотой 400 Гц.
Настоящий стандарт преследует цель установления общих правил оценки помехоустойчивости ТС при воздействии провалов, кратковременных прерываний и изменений напряжения электропитания.
Примечания. 1. Методы испытаний на устойчивость к колебаниям напряжения электропитания установлены в &ГОСТ Р 51317.4.14&.
2. Разработка испытательного оборудования для испытаний ТС с номинальным потребляемым током более 250 А может быть затруднена. В этом случае возможность применения требований настоящего стандарта должна рассматриваться техническими комитетами, разрабатывающими общие стандарты, стандарты на группы ТС и ТС конкретного вида. Настоящий стандарт может использоваться также в качестве основы для соглашения о критериях качества функционирования между изготовителем и пользователем.
Метод испытаний, установленный в настоящем стандарте, позволяет оценить устойчивость ТС к провалам, кратковременным прерываниям и изменениям напряжения электропитания. В соответствии с [1] настоящий стандарт представляет собой основополагающий стандарт в области электромагнитной совместимости, предназначенный для применения техническими комитетами МЭК, разрабатывающими стандарты на ТС, несущими ответственность за обоснование необходимости применения требований настоящего стандарта к помехоустойчивости ТС конкретного вида, а также за выбор соответствующих уровней испытательных напряжений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
&ГОСТ Р 8.568-97. Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 51317.2.4-2000 (МЭК 61000-2-4-94). Совместимость технических средств электромагнитная. Электромагнитная обстановка. Уровни электромагнитной совместимости для низкочастотных кондуктивных помех в системах электроснабжения промышленных предприятий
ГОСТ Р 51317.4.11-2007 (МЭК 61000-4-11:2004). Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р 51317.4.14-2000 (МЭК 61000-4-14-99). Совместимость технических средств электромагнитная. Устойчивость к колебаниям напряжения электропитания. Требования и методы испытаний
ГОСТ 30372-95/ГОСТ Р 50397-92. Совместимость технических средств электромагнитная. Термины и определения.&
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
