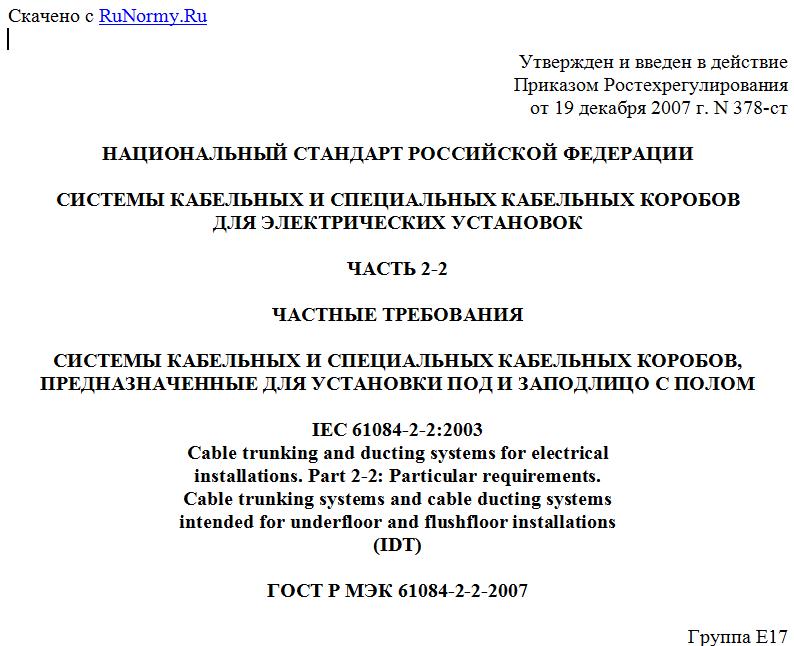

Утвержден и введен в действие
Приказом Ростехрегулирования
от 19 декабря 2007 г. N 378-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ КАБЕЛЬНЫХ И СПЕЦИАЛЬНЫХ КАБЕЛЬНЫХ КОРОБОВ
ДЛЯ ЭЛЕКТРИЧЕСКИХ УСТАНОВОК
ЧАСТЬ 2-2
ЧАСТНЫЕ ТРЕБОВАНИЯ
СИСТЕМЫ КАБЕЛЬНЫХ И СПЕЦИАЛЬНЫХ КАБЕЛЬНЫХ КОРОБОВ,
ПРЕДНАЗНАЧЕННЫЕ ДЛЯ УСТАНОВКИ ПОД И ЗАПОДЛИЦО С ПОЛОМ
IEC 61084-2-2:2003
Cable trunking and ducting systems for electrical
installations. Part 2-2: Particular requirements.
Cable trunking systems and cable ducting systems
intended for underfloor and flushfloor installations
(IDT)
ГОСТ Р МЭК 61084-2-2-2007
Группа Е17
ОКС 29.120.10;
ОКП 34 4961
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации" - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Компания "Электромонтаж" (ОАО "Компания "Электромонтаж") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электроустановки жилых и общественных зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 декабря 2007 г. N 378-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61084-2-2:2003 "Системы кабельных и специальных кабельных коробов для электрических установок. Часть 2-2. Частные требования. Системы кабельных и специальных кабельных коробов, предназначенные для установки под и заподлицо с полом" (IEC 61084-2-2:2003 "Cable trunking and ducting systems for electrical installations. Part 2-2: Particular requirements. Cable trunking systems and cable ducting systems intended for underfloor and flushfloor installations").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении Б.
5. Введен впервые.
Введение
Настоящий стандарт является прямым применением международного стандарта МЭК 61084-2-1:2003, входящего в комплекс стандартов "Системы кабельных и специальных кабельных коробов для электрических установок".
Комплекс стандартов состоит из следующих частей:
часть 1 - Общие требования;
часть 2 - Частные требования.
На момент издания настоящего стандарта часть 2 состояла из следующих разделов:
раздел 1 - часть 2-1. Системы кабельных и специальных кабельных коробов, предназначенные для установки на стенах и потолках;
раздел 2 - часть 2-2. Системы кабельных и специальных кабельных коробов, предназначенные для установки под и заподлицо с полом;
раздел 4 - часть 2-4. Сервисные стойки.
Вышеуказанный комплекс стандартов является основополагающим нормативным документом, который должен использоваться при разработке, производстве и эксплуатации систем кабельных и специальных кабельных коробов, и устанавливает требования к конструкции систем и их компонентов, к их классификации, размерам, электрическим и механическим параметрам, огнестойкости, исполнению защиты от внешних воздействий и от поражения людей электрическим током, маркировке, требования к испытаниям, а также термины и определения, относящиеся к области применения данных систем.
Настоящим стандартом следует пользоваться совместно с МЭК 61084-1-2007 "Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования".
Частные требования настоящего стандарта дополняют или заменяют требования соответствующих разделов ГОСТ Р МЭК 61084-1. Если в тексте настоящего стандарта приведено указание "дополнение" или "замена" соответствующего требования МЭК 61084-1, такое измененное требование становится требованием настоящего стандарта.
Если изменения не требуются, в настоящем стандарте указано: "Применяют раздел МЭК 61084-1".
Номера разделов и рисунков настоящего стандарта, являющихся дополнительными к МЭК 61084-1-1, обозначены номером 101, приложений - буквенным обозначением АА.
В настоящем стандарте методы испытаний выделены курсивом.
1. Область применения
Настоящий стандарт устанавливает требования к системам кабельных и специальных кабельных коробов для электроустановок, предназначенным для прокладки и, при необходимости, разделения в них проводов, кабелей, шнуров, а также для размещения другого электрооборудования, например, электрических аппаратов и электроустановочных изделий.
Требования настоящего стандарта распространяются на системы кабельных и специальных кабельных коробов, устанавливаемые ниже уровня пола или заподлицо с верхней поверхностью чистого пола, включая их системные компоненты.
Требования стандарта не распространяются на трубы, кабельные лотки всех исполнений (например, сплошные, перфорированные, лестницы) и на токоведущие части, прокладываемые внутри кабельных и специальных кабельных коробов.
Примечания. 1. Типы кабельных и специальных кабельных коробов и способы их установки показаны на рисунках 101 и 102.
2. Имеется много различных исполнений систем (см. рисунок 101), требования к которым находятся в стадии разработки.
3. Требования настоящего стандарта не распространяются на системы, выступающие над уровнем пола полностью или частично, но могут быть распространены на них путем внесения изменений в настоящий стандарт или в другие стандарты части 2.
2. Нормативные ссылки
Применяют раздел 2 МЭК 61084-1 со следующим дополнением:
Дополнение
МЭК 60068-2-60:1995. Испытания на стойкость к внешним воздействующим факторам. Часть 2. Испытания. Испытание Ke: Испытание на коррозию под воздействием текучего смешанного газа. Основополагающая публикация по безопасности.
3. Термины и определения
Применяют раздел 3 МЭК 61084-1 со следующим дополнением:
Дополнение
3.101. Система кабельных коробов или специальных кабельных коробов, предназначенная для установки под полом (underfloor cable trunking system or cable ducting system): система кабельных или специальных кабельных коробов, компоненты которой, за исключением напольных устройств для подключения, в нормальных условиях эксплуатации защищены от воздействия внешних механических нагрузок, создаваемых движущимся транспортом, строительными материалами чистого пола (рисунок 103).
3.102. Система кабельных или специальных кабельных коробов, предназначенная для установки заподлицо с полом (flushfloor cable trunking system or cable ducting system): система кабельных или специальных кабельных коробов, компоненты которой, за исключением напольных устройств для подключения, защищены от воздействия внешних механических нагрузок строительными материалами пола со всех сторон, кроме верхней поверхности, которая встроена заподлицо с верхней поверхностью чистого пола, при допускаемом воздействии на незащищенную поверхность нагрузок, создаваемых движущимся транспортом (рисунок 104).
3.103. Чистый пол (finished floor): пол, предназначенный для несения нагрузки, изготовленный из бетона, дерева или других материалов с отделкой из такого материала, как ковровое покрытие, плитка, краска, паркет или аналогичного, который может быть прикреплен к конструкции пола, изготовленного из цемента или асфальта.
3.104. Компонент системы кабельных или специальных кабельных коробов, предназначенной для установки заподлицо с полом (flushfloor system component): компонент системы, который в нормальных условиях эксплуатации защищен от воздействия внешней нагрузки материалами чистого пола со всех сторон, кроме верхней поверхности, встроенный заподлицо с верхней поверхностью чистого пола, при допускаемом воздействии на незащищенную поверхность нагрузок, создаваемых движущимся транспортом.
3.105. Неиспользуемое напольное устройство для подключения (floor service unit, when not in use): напольное устройство для подключения, не содержащее кабелей и/или проводов, присоединенных к электрическим приборам (электроустановочным изделиям) устройства.
3.106. Используемое напольное устройство для подключения (floor service unit, when in use): устройство для подключения, содержащее кабели и/или провода, присоединенные к электрическим приборам (электроустановочным изделиям) устройства.
3.107. Кабельный анкер (cable anchorage): устройство, предназначенное для уменьшения натяжения проводников в местах присоединения их к зажимам или муфтам или для предотвращения отсоединения кабеля от оболочки.
3.108. Сухая уборка пола (dry-treatment of floor): процесс очистки и/или ухода за полом, при котором пол обрабатывается без применения жидкостей или с применением незначительного количества жидкости. Требуемые реагенты наносятся и распределяются в количествах, не приводящих к образованию луж и промоканию покрытия пола.
Примечание. Примерами сухой уборки являются подметание шваброй, чистка щеткой, уборка с применением щетки для чистки ковров или пылесоса, чистка сухим чистящим порошком, обработка сухим шампунем, влажная чистка ковров шампунем, обработка чистящей присыпкой (твердым измельченным носителем, на который нанесен жидкий химический чистящий реагент, например, пропитанные опилки) или пропитанной чистящим реагентом влажной тканью.
3.109. Влажная уборка пола (wet-treatment of floor): процесс очистки и/или ухода за полом, при котором пол обрабатывается такими жидкими реагентами, применение которых не исключает кратковременного образования луж и промокания покрытия пола.
Примечание. Примерами влажной уборки являются влажная чистка жесткой щеткой, ручное или механическое смывание.
4. Общие требования
Применяют раздел 4 МЭК 61084-1 со следующим дополнением:
Дополнение к 3-му абзацу
Оборудование, являющееся неотъемлемой частью компонента системы или встроенное в него, должно соответствовать требованиям нормативного документа (если имеется) на это оборудование.
