"ГОСТ 2.316-2008. Межгосударственный стандарт. Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах. Общие положения"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

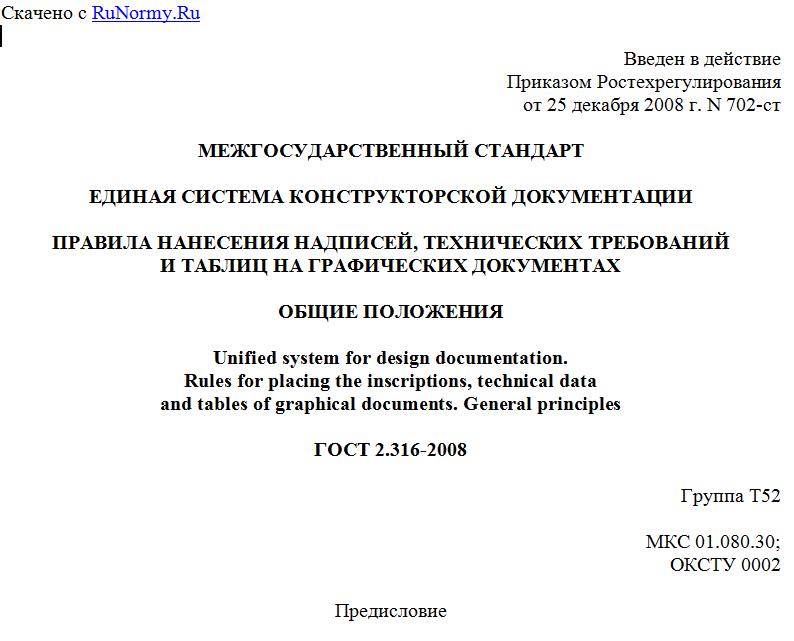

Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 702-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА НАНЕСЕНИЯ НАДПИСЕЙ, ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ
И ТАБЛИЦ НА ГРАФИЧЕСКИХ ДОКУМЕНТАХ

ОБЩИЕ ПОЛОЖЕНИЯ

Unified system for design documentation.
Rules for placing the inscriptions, technical data
and tables of graphical documents. General principles

ГОСТ 2.316-2008

Группа Т52

МКС 01.080.30;
ОКСТУ 0002

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 34 от 7 октября 2008 г.).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минторгэкономразвития
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Украина UA Госпотребстандарт Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 702-ст межгосударственный стандарт ГОСТ 2.316-2008 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
5. Взамен ГОСТ 2.316-68.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".

1. Область применения

Настоящий стандарт устанавливает правила нанесения надписей, технических требований и таблиц в графических документах на изделия всех отраслей промышленности.
На основании настоящего стандарта допускается, при необходимости, разрабатывать стандарты, отражающие особенности нанесения надписей, технических требований и таблиц на графических документах конкретных видов техники с учетом их специфики.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2006. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.052-2006. Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.105-95. Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.109-73. Единая система конструкторской документации. Основные требования к чертежам
ГОСТ 21474-75. Рифления прямые и сетчатые. Форма и основные размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.

графический документ: Документ, содержащий в основном графическое изображение изделия и (или) его составных частей, взаимное расположение и функционирование этих частей, их внутренние и внешние связи. Примечание - К графическим документам относят чертежи, схемы, электронные модели изделия и его составных частей.  [ГОСТ 2.001-93, А4 (приложение А)]
3.2.

модельное пространство: Пространство в координатной системе модели, в котором выполняется геометрическая модель изделия. [ГОСТ 2.052-2006, статья 3.1.7]
3.3.

электронная геометрическая модель (геометрическая модель): Электронная модель изделия, описывающая геометрическую форму, размеры и иные свойства изделия, зависящие от его формы и размеров. [ГОСТ 2.052-2006, статья 3.1.2]
3.4.

информационный уровень: Свойство САПР, позволяющее группировать геометрическую и символьную информацию. Может управляться и/или визуализироваться независимо один от другого и/или в требуемой комбинации. [ГОСТ 2.052-2006, приложение А]

4. Общие положения

4.1. Графический документ, кроме изображения изделия с размерами, предельными отклонениями и другими параметрами, может содержать:
- текстовую часть, состоящую из технических требований и (или) технических характеристик;
- надписи с обозначением изображений, а также относящиеся к отдельным элементам изделия;
- таблицы с размерами и другими параметрами, техническими требованиями, контрольными комплексами, условными обозначениями и т.д.
В электронных моделях текстовую часть (в том числе таблицы) рекомендуется оформлять отдельными документами.
4.2. Основную надпись в графических документах выполняют в соответствии с требованиями ГОСТ 2.104, ГОСТ 2.109, ГОСТ 2.051 и ГОСТ 2.052.
4.3. Текстовую часть, надписи и таблицы включают в графические документы в тех случаях, когда содержащиеся в них данные, указания и разъяснения невозможно или нецелесообразно выразить графически или условными обозначениями.
4.4. Содержание текста и надписей должно быть кратким и точным. В надписях графических документов не должно быть сокращений слов, за исключением общепринятых, установленных в стандартах и приведенных в Приложении А.
4.5. Текст, таблицы, надписи с обозначением изображений, а также надписи, связанные непосредственно с изображением, как правило, располагают параллельно основной надписи чертежа. При необходимости, размещения надписей в модельном пространстве электронной модели выполняют согласно ГОСТ 2.052.
4.6. Около изображений на полках линий-выносок наносят только краткие надписи, относящиеся непосредственно к изображению изделия, например указания о количестве конструктивных элементов (отверстий, канавок и т.п.), если они не внесены в таблицу, а также указания лицевой стороны, направления проката, волокон и т.п.
4.7. Линию-выноску, пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают точкой (см. рисунок 1а, б).



Рисунок 1

Линию-выноску, отводимую от линий видимого и невидимого контура, а также от линий, обозначающих поверхности, заканчивают стрелкой (см. рисунок 1б, в).
На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (см. рисунок 1г).
4.8. Линии-выноски не должны пересекаться между собой, должны быть непараллельными линиям штриховки (если линия-выноска проходит по заштрихованному полю) и не должны пересекать, по возможности, размерные линии и элементы изображения, к которым не относится помещенная на полке надпись.
Допускается выполнять линии-выноски с изломами (см. рисунок 2), а также проводить от одной полки две и более линии-выноски (см. рисунок 3а), при этом не должно нарушаться восприятие (ясность) изображения.



Рисунок 2



Рисунок 3
Для просмотра документа целиком скачайте его >>>
