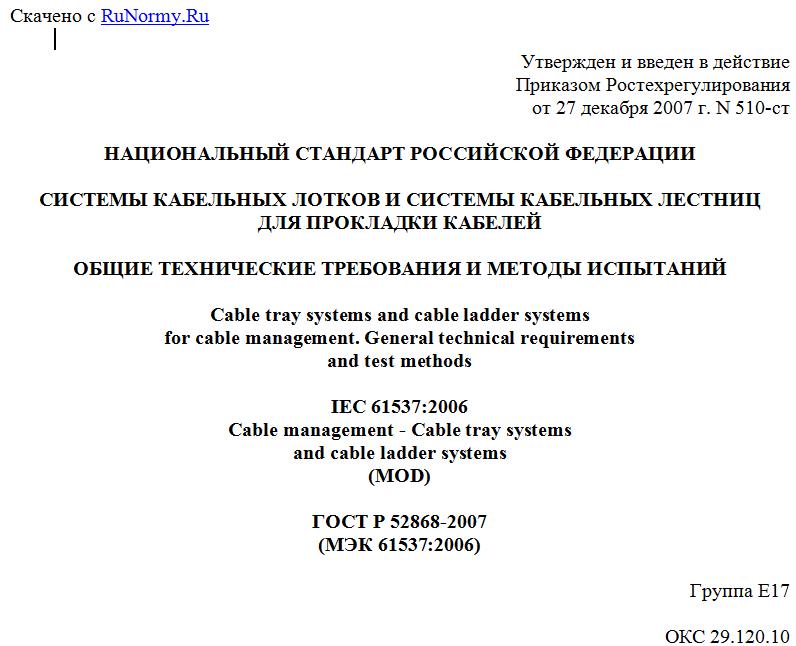

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 510-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ И СИСТЕМЫ КАБЕЛЬНЫХ ЛЕСТНИЦ
ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Cable tray systems and cable ladder systems
for cable management. General technical requirements
and test methods
IEC 61537:2006
Cable management - Cable tray systems
and cable ladder systems
(MOD)
ГОСТ Р 52868-2007
(МЭК 61537:2006)
Группа Е17
ОКС 29.120.10
ОКП 34 4961
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Компания "Электромонтаж" (ОАО "Компания "Электромонтаж") и Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ФГУП ВНИИНМАШ) на основе аутентичного перевода ОАО "Компания Электромонтаж" стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электроустановки жилых и общественных зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 510-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61537:2006 "Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей" (IEC 61537:2006 "Cable management. Cable tray systems and cable ladder systems"). При этом все разделы и Приложения A, B, C, D, E, F, G, H, I, J, K, L полностью идентичны, а Приложение M дополняет их с учетом потребностей национальной экономики Российской Федерации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт разработан на основе прямого применения международного стандарта МЭК 61537-2006.
Настоящий стандарт является основополагающим нормативным документом, который должен использоваться при разработке, производстве, испытаниях и эксплуатации систем кабельных лотков и систем кабельных лестниц для прокладки кабелей различного назначения.
В текст стандарта введены дополнительные требования, гармонизированные с требованиями национальных стандартов Российской Федерации. С целью сохранения нумерации разделов, подразделов и пунктов международного стандарта дополнительные требования приведены в Приложении M настоящего стандарта. Пункты стандарта, содержание которых отличается от приведенных в международном стандарте, отмечены вертикальной чертой слева от текста.
В настоящем стандарте раздел "Нормативные ссылки" изложен в соответствии с ГОСТ Р 1.5-2004 и отмечен сплошной вертикальной линией слева от текста. В тексте стандарта соответствующие ссылки выделены подчеркиванием сплошной горизонтальной линией.
Пункты методов испытаний выделены в тексте стандарта курсивом.
В разделе "Библиография" приведены международные стандарты, которые на момент издания настоящего стандарта еще не были приняты в Российской Федерации в качестве национальных стандартов, но на которые есть ссылки в стандарте МЭК.
Стандарт вводится в действие с 01.01.2009 и заменяет действующий на территории Российской Федерации ГОСТ 20783-81. Приложение J настоящего стандарта на продукцию, разработанную в соответствии с ГОСТ 20783-81, вводится в действие с 01.01.2010.
1. Область применения
1.1. Настоящий стандарт устанавливает технические требования и методы испытаний систем кабельных лотков и кабельных лестниц, предназначенных для прокладки кабелей и установки на них иного электротехнического оборудования электротехнических установок и/или коммуникационных сетей. Системы кабельных лотков и кабельных лестниц могут быть использованы также для разделения кабелей или для формирования их в потоки (группы).
Настоящий стандарт не распространяется на системы, предназначенные для электропроводок в трубах, на системы кабельных коробов и системы подпольных кабельных каналов, а также на другие изделия, предназначенные для прокладки проводов и кабелей электропроводок.
Примечание. Системы кабельных лотков и кабельных лестниц предназначены для использования как несущие конструкции для кабелей, но не как оболочки для них.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
¦ ГОСТ Р 15.201-2000. Система разработки и постановки продукции на
¦производство. Продукция производственно-технического назначения. Порядок
¦разработки и постановки продукции на производство
¦ ГОСТ 2.601-2006. Единая система конструкторской документации.
¦Эксплуатационные документы
¦ ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия
¦лакокрасочные. Группы, технические требования и обозначения
¦ ГОСТ 9.104-79. Единая система защиты от коррозии и старения. Покрытия
¦лакокрасочные. Группы условий эксплуатации
¦ ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия
¦металлические и неметаллические неорганические. Общие требования
¦ ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия
¦металлические и неметаллические неорганические. Методы контроля
¦ ГОСТ 9.303-84. Единая система защиты от коррозии и старения. Покрытия
¦металлические и неметаллические неорганические. Общие требования к выбору
¦ ГОСТ 9.306-85. Единая система защиты от коррозии и старения. Покрытия
¦металлические и неметаллические неорганические. Обозначения
¦ ГОСТ 9.401-91. Единая система защиты от коррозии и старения. Покрытия
¦лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость
¦к воздействию климатических факторов
¦ ГОСТ 20.57.406-81. Комплексная система контроля качества. Изделия
¦электронной техники, квантовой электроники и электротехнические. Методы
¦испытаний
¦ ГОСТ 14192-96. Маркировка грузов
¦ ГОСТ 15140-78. Материалы лакокрасочные. Методы определения адгезии
¦ ГОСТ 15150-69. Машины, приборы и другие технические изделия.
¦Исполнения для различных климатических районов. Категории, условия
¦эксплуатации, хранения и транспортирования в части воздействия
¦климатических факторов внешней среды
¦ ГОСТ 16504-81. Система государственных испытаний продукции. Испытания
¦и контроль качества продукции. Основные термины и определения
¦ ГОСТ 16962.1-89 (МЭК 68-2-1-84). Изделия электротехнические. Методы
¦испытаний на устойчивость к климатическим внешним воздействующим факторам
¦ ГОСТ 16962.2-90. Изделия электротехнические. Методы испытаний на
¦стойкость к механическим внешним воздействующим факторам
¦ ГОСТ 17516.1-90. Изделия электротехнические. Общие требования в части
¦стойкости к механическим внешним воздействующим факторам
¦ ГОСТ 18620-86. Изделия электротехнические. Маркировка
¦ ГОСТ 23216-78. Изделия электротехнические. Хранение,
¦транспортирование, временная противокоррозионная защита, упаковка. Общие
¦требования и методы испытаний
¦ ГОСТ 27483-87 (МЭК 695-2-1-80). Испытания на пожароопасность. Методы
¦испытаний. Испытания нагретой проволокой
¦ ГОСТ 28779-90 (МЭК 707-81). Материалы электроизоляционные твердые.
¦Методы определения воспламеняемости под воздействием источника зажигания.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины:
3.1. Система кабельных лотков; система кабельных лестничных лотков (cable tray system; cable ladder system): совокупность опорных конструкций, предназначенная для прокладки кабелей, состоящая из секций кабельных лотков или секций кабельных лестниц (далее - кабельных лестниц) и иных компонентов
