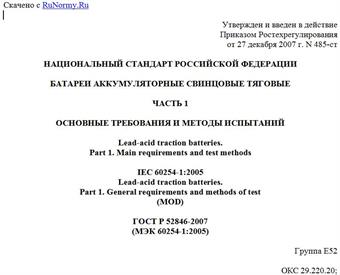

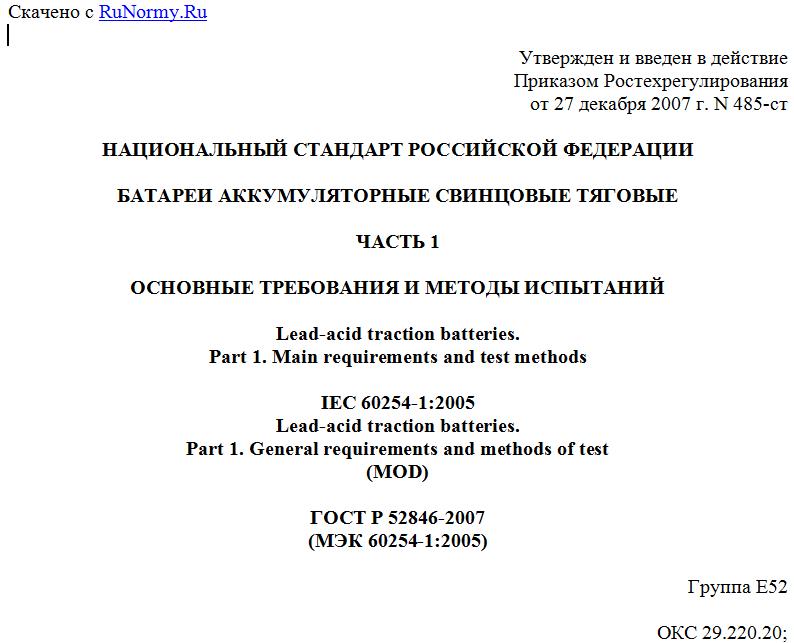

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 485-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАТАРЕИ АККУМУЛЯТОРНЫЕ СВИНЦОВЫЕ ТЯГОВЫЕ
ЧАСТЬ 1
ОСНОВНЫЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Lead-acid traction batteries.
Part 1. Main requirements and test methods
IEC 60254-1:2005
Lead-acid traction batteries.
Part 1. General requirements and methods of test
(MOD)
ГОСТ Р 52846-2007
(МЭК 60254-1:2005)
Группа Е52
ОКС 29.220.20;
ОКП 34 8110
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым Акционерным Обществом "Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов" (ОАО "НИИСТА") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 44 "Аккумуляторы и батареи" Подкомитетом 1 "Свинцово-кислотные аккумуляторы и батареи".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 485-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60254-1:2005 "Свинцово-кислотные тяговые батареи. Часть 1: Основные требования и методы испытаний" (IEC 60254-1:2005 "Lead-acid traction batteries - Part 1: General requirements and methods of test"). При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении А.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок в ежегодно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на свинцово-кислотные тяговые аккумуляторы и моноблочные аккумуляторные батареи (далее - аккумуляторы и батареи), используемые как источники энергии для электродвигателей, и устанавливает основные характеристики тяговых аккумуляторов и батарей и методы испытаний для определения этих характеристик.
Установленные методы испытаний относятся к основным, применительно к тяговым батареям для транспортных средств, электровозов, промышленных машин и складских тележек с ручным управлением. Наряду со специфическими испытаниями, которым могут подвергаться батареи, например батареи дорожных транспортных средств, для освещения пассажирских вагонов, для мотоциклов и т.д., допускается проведение испытаний по [1] (как для электромобильных батарей).
Испытания, указанные в разделе 5, могут применяться не только для аккумуляторов и батарей, габаритные размеры которых указаны в таблице 1, но, при необходимости, для тяговых аккумуляторов и батарей других размеров.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8711-93 (МЭК 51-3-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 10374-93 (МЭК 51-7-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 7. Особые требования к многофункциональным приборам
ГОСТ 30012.1-2002 (МЭК 60051-1-97). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или ежегодно издаваемому указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Функциональные характеристики
3.1. Емкость (испытание по 5.2)
3.1.1. Основная характеристика тяговой батареи - способность накапливать электроэнергию. Она выражается как емкость C, измеренная в ампер-часах (А·ч), которая изменяется в зависимости от условий использования.
3.1.2. Номинальная емкость - исходная величина, заявленная производителем, которая определяется при температуре аккумулятора/батареи 30 °C, времени разряда 5 ч до конечного разрядного напряжения = 1,70 В на аккумулятор. При этом величину разрядного тока , А, вычисляют по формуле
. (1)
3.1.3. Емкость батареи определяют при испытании согласно 5.2 при разряде полностью заряженной батареи. Полученную в результате величину используют для сопоставления с величиной номинальной емкости .
3.2. Сохранность заряда (испытание по 5.3)
Батареи теряют заряд при разомкнутой цепи в результате саморазряда.
Сохранность заряда определяют по остаточной разрядной емкости после хранения при разомкнутой цепи при определенных условиях температуры и времени.
3.3. Характеристики короткого режима разряда (испытание по 5.4)
В зависимости от применения тяговые батареи должны обеспечивать короткий разряд током
, (2)
т.е. при одночасовом режиме разряда, например в связи с увеличением скорости и/или при подъеме грузов.
Поскольку не все тяговые батареи предназначены для разряда большими токами, эту характеристику применяют только при необходимости.
Вследствие периодического характера нагрузки тяговой батареи короткий режим разряда представлен одночасовым разрядным током , т.е. током разряда батареи при 30 °C до конечного напряжения = 1,6 В на аккумулятор в течение 1 ч. При необходимости величина тока должна быть указана производителем.
3.4. Циклическая надежность (испытание по 5.5)
Работа тяговой батареи состоит из разрядов с последующими зарядами; каждый разряд использует большую часть аккумуляторной энергии.
Надежность батареи определяют количеством циклов разряда/заряда, которые могут быть получены в установленных условиях до снижения емкости до .
4. Общие условия испытаний
4.1. Точность измерительных приборов
4.1.1. Электроизмерительные приборы см. ГОСТ 10374, ГОСТ 30012.1.
4.1.1.1. Диапазон измерительных устройств
Используемые приборы по ГОСТ 8711 предназначены для измерения величины напряжения и тока. Диапазон измерения этих приборов и методы измерения должны обеспечивать указанную точность для каждого испытания. Для аналоговых приборов по ГОСТ 8711 предлагается снятие показаний с последней трети градуированной шкалы.
Допускается использование любых других измерительных приборов при условии обеспечения ими эквивалентной точности измерения.
4.1.1.2. Измерение напряжения
Для измерения напряжения используют вольтметры класса точности 0,5 или выше. Сопротивление используемых вольтметров должно быть не менее 1000 Ом/В.
4.1.1.3. Измерение тока
Для измерения тока используют амперметры класса точности 0,5 или выше. Класс точности полной сборки амперметра, шунта и выводов должен быть 0,5 или выше.
4.1.2. Измерение температуры
4.1.2.1. При доступности электролита температура в аккумуляторе должна измеряться температурным датчиком, погружаемым в электролит над пластинами. Прибор для измерения температуры должен иметь соответствующий диапазон, в котором значение каждого градуированного деления не превышало бы 1 К. Абсолютная точность прибора должна быть не менее 1 К.
4.1.2.2. При недоступности электролита температуру аккумулятора измеряют прибором для измерения температуры поверхности с эквивалентным делением шкалы и точностью калибровки, указанными в 4.1.2.1. Температуру измеряют в местах, наиболее точно отражающих температуру электролита.
4.1.3. Измерение плотности электролита
Цена деления шкалы ареометра для измерения плотности электролита не должна превышать 5 кг/м3. Абсолютная точность прибора должна быть не более 5 кг/м3.
4.1.4. Измерение времени
Точность используемых приборов для измерения времени должна быть +/- 1% или выше.
