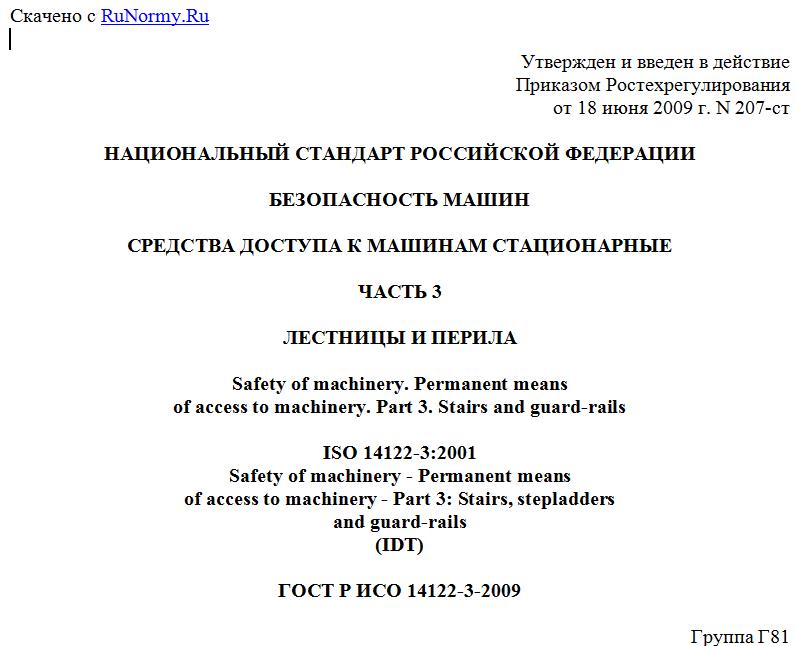

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 июня 2009 г. N 207-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ МАШИН
СРЕДСТВА ДОСТУПА К МАШИНАМ СТАЦИОНАРНЫЕ
ЧАСТЬ 3
ЛЕСТНИЦЫ И ПЕРИЛА
Safety of machinery. Permanent means
of access to machinery. Part 3. Stairs and guard-rails
ISO 14122-3:2001
Safety of machinery - Permanent means
of access to machinery - Part 3: Stairs, stepladders
and guard-rails
(IDT)
ГОСТ Р ИСО 14122-3-2009
Группа Г81
ОКС 13.110;
ОКП 38 1000
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Экспериментальный научно-исследовательский институт металлорежущих станков" (ОАО "ЭНИМС") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 70 "Станки".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. N 207-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 14122-3:2001 "Безопасность машин. Постоянные средства доступа к машинам. Часть 3. Трапы, приставные лестницы и перила" (ISO 14122-3:2001 "Safety of machinery - Permanent means of access to machinery - Part 3: Stairs, stepladders and guard-rails").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, приведенные в дополнительном Приложении А.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт - стандарт типа B (общие стандарты, рассматривающие один аспект безопасности или один тип защитного устройства для широкого класса машин) является 3-й частью из серии стандартов "Безопасность машин. Средства доступа к машинам стационарные". Стандарты этой серии имеют следующие наименования:
- часть 1. Выбор стационарных средств доступа между двумя уровнями;
- часть 2. Рабочие площадки и мостики;
- часть 3. Лестницы и перила;
- часть 4. Лестницы вертикальные.
Требования настоящего стандарта допускается дополнять или изменять стандартом типа C.
Примечание 1. Для машин, на которые распространяется стандарт типа C и которые спроектированы и изготовлены в соответствии с требованиями настоящего стандарта, требования стандарта типа C являются приоритетными по сравнению с требованиями стандарта типа B.
Размеры, указанные в стандарте, соответствуют эргономическим требованиям ЕН 547-3 "Безопасность машин. Размеры тела человека. Часть 3. Антропометрические данные".
Примечание 2. Требования настоящего стандарта распространяются также на лестницы, изготовленные из неметаллических материалов (композитов, так называемых материалов с улучшенными свойствами и т.п.).
1. Область применения
Настоящий стандарт распространяется на все машины (стационарные или передвижные), которые должны быть оборудованы стационарными средствами доступа.
Цель настоящего стандарта - определить общие требования к безопасному доступу к машинам в соответствии с ЕН ИСО 12100-2. Стандарт ЕН ИСО 14122-1 дает общие рекомендации по правильному выбору средств доступа к машине, когда необходимый доступ к машине непосредственно с уровня земли или пола невозможен.
Настоящий стандарт применим к лестницам с углом наклона от 20° до 75° и перилам, которые являются частью машины.
Настоящий стандарт также допускается применять к подобным лестницам и перилам в той части здания, где будет установлена машина, если основная функция этой части здания состоит в обеспечении доступа к машине.
Примечание. Настоящий стандарт также допускается применять для средств доступа, не входящих в область применения настоящего стандарта. В таких случаях следует принимать во внимание возможные соответствующие национальные стандарты или другие нормативные документы (НД).
Настоящий стандарт применим также к подобным лестницам и перилам, не имеющим постоянного крепления к машине, которые можно передвинуть, ставить сбоку для некоторых операций, производимых машиной (например, замены инструментов в большом прессе).
Требования безопасности, рассматриваемые в настоящем стандарте, должны обеспечивать снижение опасностей, перечень которых приведен в ЕН ИСО 14122-1, раздел 4.
Настоящий стандарт применяется к машинам, изготовленным после даты его введения.
2. Нормативные ссылки
В настоящем стандарте использованы датированные и недатированные ссылки на международные (региональные) стандарты. При датированных ссылках последняя редакция международных (региональных) стандартов или изменения к ним могут быть действительны для настоящего стандарта только после введения изменений к настоящему стандарту или путем подготовки новой редакции настоящего стандарта. При недатированных ссылках действительно последнее издание приведенного ссылочного стандарта, включая изменения.
ЕН 292-1 (ИСО/ТО 12100-1). Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методология
ЕН 292-2:1991 + А1 (ИСО/ТО 12100-2). Безопасность машин. Основные понятия, общие принципы конструирования. Часть 2. Технические принципы и технические условия
ЕН 1070. Безопасность машин. Терминология
ЕН ИСО 14122-1. Безопасность машин. Стационарные средства доступа к машинам. Часть 1. Выбор стационарных средств доступа между двумя уровнями (ИСО 14122-1:2001).
3. Термины и определения
В настоящем стандарте применены термины по ЕН 1070 и ЕН ИСО 14122-1, а также следующие термины с соответствующими определениями:
3.1. Лестницы (stairs and step ladders):
- лестницы с углом наклона 45° - 75° (step ladders) - в соответствии с определением, установленным в ЕН ИСО 14122-1, пункт 3.2;
- лестницы с углом наклона 20° - 45° (stairs) - в соответствии с определением, установленным в ЕН ИСО 14122-1, пункт 3.3.
Элементы лестниц показаны на рисунке 1, термины и определения элементов лестниц даны в 3.1.1 - 3.1.16.
H - высота подъема; g - проступь; e - высота в свету;
h - высота ступени; l - длина площадки; r - нахлестка;
- угол наклона; w - ширина лестницы; P - осевая линия;
t - ширина ступени; c - просвет
Рисунок 1. Элементы лестниц
3.1.1. Высота подъема (climbing height) H: вертикальное расстояние между начальным уровнем и площадкой (см. рисунок 1).
3.1.2. Лестничный марш (flight): непрерывная последовательность ступеней между двумя площадками.
3.1.3. Проступь (going) g: расстояние по горизонтали между закруглением двух следующих друг за другом ступеней (см. рисунок 1) (строительный термин).
3.1.4. Высота в свету (headroom) e: наименьшее вертикальное расстояние над осевой линией, свободное от всех препятствий (таких как перекладины, стояки и т.п.) (см. рисунок 1).
3.1.5. Длина площадки (length of landing) l: горизонтальная площадка для отдыха, расположенная в конце лестничного марша (см. рисунок 1).
3.1.6. Линия прохода (walking line): условная линия, указывающая средний путь, который проделывает пользователь по ступеням лестницы.
3.1.7. Нахлестка (overlap) r: разность между шириной ступени и проступью (см. рисунок 1).
3.1.8. Осевая линия (pitch line) P: условная линия, соединяющая передние кромки ступеней от верхней площадки до нижней площадки марша (см. рисунок 1).
3.1.9. Угол наклона лестницы (angle of pitch of the stair or step ladder) : угол между осевой линией и ее проекцией на горизонтальный уровень (см. рисунок 1).
3.1.10. Высота ступени (rise) h: расстояние по вертикали между двумя последовательными ступенями (см. рисунок 1).
3.1.11. Ступень (step): горизонтальная поверхность, на которую ставят ногу, чтобы подняться или спуститься по лестнице.
3.1.12. Закругление (nosing): верхняя кромка на передней стороне ступени или площадки.
3.1.13. Тетива (string): боковой каркасный элемент, к которому крепят ступени.
3.1.14. Ширина лестницы (width) w: расстояние в свету вдоль наружных ребер по длине ступени (см. рисунок 1).
Для просмотра документа целиком скачайте его >>>
