"ГОСТ ИСО 4379-2006. Подшипники скольжения. Втулки из медных сплавов"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

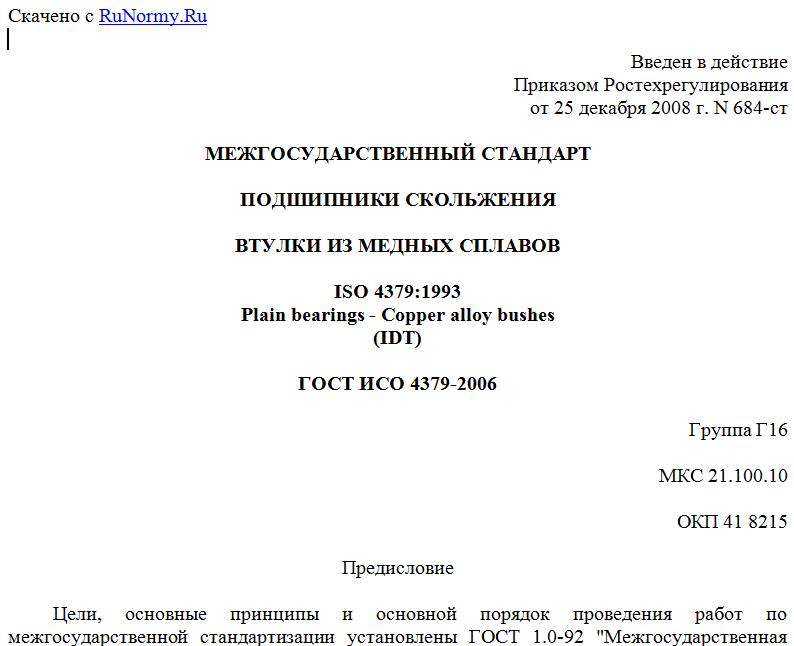

Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 684-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПОДШИПНИКИ СКОЛЬЖЕНИЯ

ВТУЛКИ ИЗ МЕДНЫХ СПЛАВОВ

ISO 4379:1993
Plain bearings - Copper alloy bushes
(IDT)

ГОСТ ИСО 4379-2006

Группа Г16

МКС 21.100.10

ОКП 41 8215

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 344 "Подшипники скольжения".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие проголосовали:

---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦   Код страны по    ¦   Сокращенное наименование    ¦
¦     страны по      ¦МК (ИСО 3166) 004-97¦     национального органа      ¦
¦МК (ИСО 3166) 004-97¦                    ¦       по стандартизации       ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан         ¦          AZ        ¦Азстандарт                     ¦
¦Армения             ¦          AM        ¦Минторгэкономразвития          ¦
¦Беларусь            ¦          BY        ¦Госстандарт Республики Беларусь¦
¦Грузия              ¦          GE        ¦Грузстандарт                   ¦
¦Казахстан           ¦          KZ        ¦Госстандарт Республики         ¦
¦                    ¦                    ¦Казахстан                      ¦
¦Киргизия            ¦          KG        ¦Кыргызстандарт                 ¦
¦Молдова             ¦          MD        ¦Молдова-Стандарт               ¦
¦Российская Федерация¦          RU        ¦Федеральное агентство          ¦
¦                    ¦                    ¦по техническому регулированию  ¦
¦                    ¦                    ¦и метрологии                   ¦
¦Таджикистан         ¦          TJ        ¦Таджикстандарт                 ¦
¦Туркменистан        ¦          TM        ¦Главгосслужба                  ¦
¦                    ¦                    ¦"Туркменстандартлары"          ¦
¦Узбекистан          ¦          UZ        ¦Узстандарт                     ¦
¦Украина             ¦          UA        ¦Госпотребстандарт Украины      ¦
L--------------------+--------------------+--------------------------------

4. Настоящий стандарт идентичен международному стандарту ИСО 4379:1993 "Подшипники скольжения. Втулки из медных сплавов" (ISO 4379:1993 "Plain bearings. Copper alloy bushes").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении 1.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 684-ст межгосударственный стандарт ГОСТ ИСО 4379-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6. Взамен ГОСТ 1978-81, ГОСТ 24832-81, ГОСТ 29201-91.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".

1. Область применения

Настоящий стандарт устанавливает размеры и допуски для гладких и буртовых втулок с внутренним диаметром  = 6 - 200 мм.
Настоящий стандарт распространяется на сплошные монометаллические втулки из медных сплавов подшипников скольжения с масляными отверстиями и масляными канавками или без них.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты:
ИСО 1302:1992. Технические чертежи. Метод обозначения структуры поверхности
ИСО 2768-1:1989. Основные допуски. Часть 1. Допуски линейных и угловых размеров без указания отдельных допусков
ИСО 4382-1:1991. Подшипники скольжения. Медные сплавы. Часть 1: Литейные медные сплавы для сплошных и многослойных толстостенных подшипников скольжения
ИСО 4382-2:1991. Подшипники скольжения. Медные сплавы. Часть 2: Ковкие медные сплавы для сплошных подшипников скольжения
ИСО 12301:1992. Подшипники скольжения. Методы контроля геометрических показателей и показателей качества материалов [ГОСТ ИСО 12301-95 (ИСО 12301-92), IDT].

3. Размеры и допуски

Размеры втулок приведены на рисунке 1 и в таблицах 1 и 2.



--------------------------------
<*> Другие размеры и конструктивные элементы в соответствии с типом C.

Рисунок 1

Таблица 1

Втулки типа C

--------T-----------------T-----------------T--------------------¬
¦d , мм ¦     d , мм      ¦     b , мм      ¦       Фаски        ¦
¦ 1     ¦      2          ¦      1          ¦                    ¦
¦       +-----T-----T-----+-----T-----T-----+----------T---------+
¦       ¦Ряд 1¦Ряд 2¦Ряд 3¦Ряд 1¦Ряд 2¦Ряд 3¦c  x 45°, ¦c  x 15°,¦
¦       ¦     ¦     ¦     ¦     ¦     ¦     ¦ 1        ¦ 2       ¦
¦       ¦     ¦     ¦     ¦     ¦     ¦     ¦ не более;¦не более ¦
¦       ¦     ¦     ¦     ¦     ¦     ¦     ¦c  x 45°, ¦         ¦
¦       ¦     ¦     ¦     ¦     ¦     ¦     ¦ 2        ¦         ¦
¦       ¦     ¦     ¦     ¦     ¦     ¦     ¦ не более ¦         ¦
+-------+-----+-----+-----+-----+-----+-----+----------+---------+
¦    6  ¦   8 ¦  10 ¦  12 ¦   6 ¦  10 ¦  -  ¦   0,3    ¦    1    ¦
¦    8  ¦  10 ¦  12 ¦  14 ¦   6 ¦  10 ¦  -  ¦   0,3    ¦    1    ¦
¦   10  ¦  12 ¦  14 ¦  16 ¦   6 ¦  10 ¦  -  ¦   0,3    ¦    1    ¦
¦   12  ¦  14 ¦  16 ¦  18 ¦  10 ¦  15 ¦  20 ¦   0,5    ¦    2    ¦
¦   14  ¦  16 ¦  18 ¦  20 ¦  10 ¦  15 ¦  20 ¦   0,5    ¦    2    ¦
¦   15  ¦  17 ¦  19 ¦  21 ¦  10 ¦  15 ¦  20 ¦   0,5    ¦    2    ¦
¦   16  ¦  18 ¦  20 ¦  22 ¦  12 ¦  15 ¦  20 ¦   0,5    ¦    2    ¦
¦   18  ¦  20 ¦  22 ¦  24 ¦  12 ¦  20 ¦  30 ¦   0,5    ¦    2    ¦
¦   20  ¦  23 ¦  24 ¦  26 ¦  15 ¦  20 ¦  30 ¦   0,5    ¦    2    ¦
¦   22  ¦  25 ¦  26 ¦  28 ¦  15 ¦  20 ¦  30 ¦   0,5    ¦    2    ¦
¦  (24) ¦  27 ¦  28 ¦  30 ¦  15 ¦  20 ¦  30 ¦   0,5    ¦    2    ¦
¦   25  ¦  28 ¦  30 ¦  32 ¦  20 ¦  30 ¦  40 ¦   0,5    ¦    2    ¦
¦  (27) ¦  30 ¦  32 ¦  34 ¦  20 ¦  30 ¦  40 ¦   0,5    ¦    2    ¦
¦   28  ¦  32 ¦  34 ¦  36 ¦  20 ¦  30 ¦  40 ¦   0,5    ¦    2    ¦
¦   30  ¦  34 ¦  36 ¦  38 ¦  20 ¦  30 ¦  40 ¦   0,5    ¦    2    ¦
¦   32  ¦  36 ¦  38 ¦  40 ¦  20 ¦  30 ¦  40 ¦   0,8    ¦    3    ¦
¦  (33) ¦  37 ¦  40 ¦  42 ¦  20 ¦  30 ¦  40 ¦   0,8    ¦    3    ¦
¦   35  ¦  39 ¦  41 ¦  45 ¦  30 ¦  40 ¦  50 ¦   0,8    ¦    3    ¦
¦  (36) ¦  40 ¦  42 ¦  46 ¦  30 ¦  40 ¦  50 ¦   0,8    ¦    3    ¦
¦   38  ¦  42 ¦  45 ¦  48 ¦  30 ¦  40 ¦  50 ¦   0,8    ¦    3    ¦
¦   40  ¦  44 ¦  48 ¦  50 ¦  30 ¦  40 ¦  60 ¦   0,8    ¦    3    ¦
¦   42  ¦  46 ¦  50 ¦  52 ¦  30 ¦  40 ¦  60 ¦   0,8    ¦    3    ¦
¦   45  ¦  50 ¦  53 ¦  55 ¦  30 ¦  40 ¦  60 ¦   0,8    ¦    3    ¦
¦   48  ¦  53 ¦  56 ¦  58 ¦  40 ¦  50 ¦  60 ¦   0,8    ¦    3    ¦
¦   50  ¦  55 ¦  58 ¦  60 ¦  40 ¦  50 ¦  60 ¦   0,8    ¦    3    ¦
