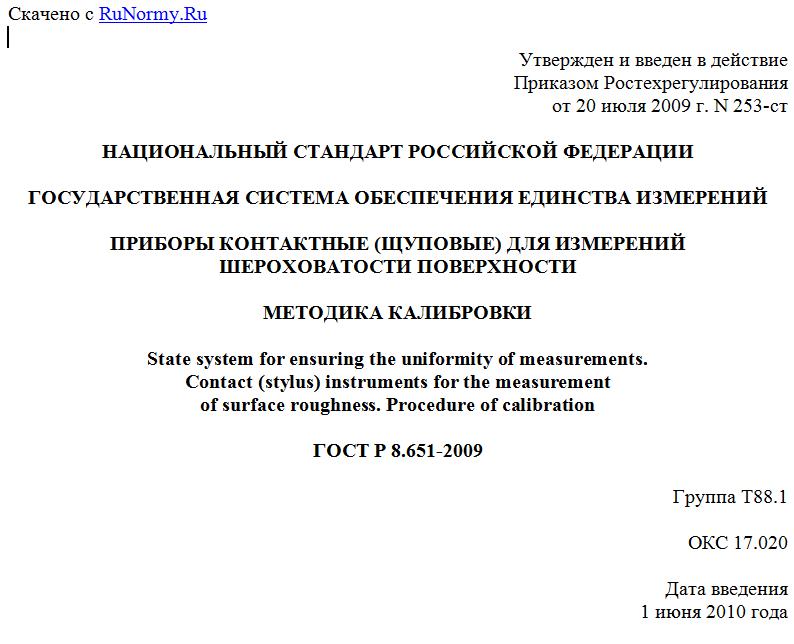

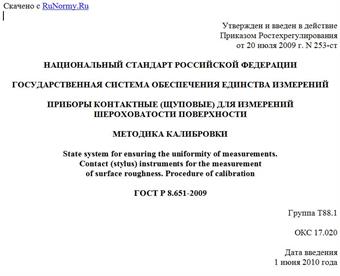

Утвержден и введен в действие
Приказом Ростехрегулирования
от 20 июля 2009 г. N 253-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ПРИБОРЫ КОНТАКТНЫЕ (ЩУПОВЫЕ) ДЛЯ ИЗМЕРЕНИЙ
ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ
МЕТОДИКА КАЛИБРОВКИ
State system for ensuring the uniformity of measurements.
Contact (stylus) instruments for the measurement
of surface roughness. Procedure of calibration
ГОСТ Р 8.651-2009
Группа Т88.1
ОКС 17.020
Дата введения
1 июня 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2009 г. N 253-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 12179:2000 "Геометрические характеристики изделий. Текстура поверхности. Профильный метод. Калибровка контактных (щуповых) приборов" (ISO 12179:2000 "Geometrical Product Specification (GPS). Surface texture: Profile method. Calibration of contact (stylus) instruments", NEQ).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на контактные (щуповые) приборы для измерений шероховатости поверхности (далее - приборы), соответствующие требованиям ГОСТ 19300, и устанавливает методику их калибровки.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 19300-86. Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры
ГОСТ 25142-82. Шероховатость поверхности. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 25142 и [1].
4. Условия калибровки
4.1. Приборы состоят из основания, на котором устанавливают приводной механизм, датчик и устройство для записи профиля. Если основание используют с несколькими приводными механизмами и датчиками, то прибор калибруют в каждой конфигурации.
4.2. Прибор калибруют при любом изменении элементов конфигурации.
Пример - При замене датчика прибор калибруют заново.
4.3. Прибор калибруют на месте эксплуатации для учета внешних влияющих факторов (шум, температура, вибрация, воздушные потоки и т.д.).
Прибор калибруют по метрологическим характеристикам, которые используют при выполнении определенной измерительной задачи. Например, при измерении шаговых параметров нет необходимости калибровать вертикальное увеличение прибора.
5. Средства калибровки
Для калибровки приборов применяют следующие средства:
- оптическую пластину;
- эталон высоты неровностей: тип A (рисунок 1) в соответствии с [2];
- эталон шага неровностей: тип C (рисунок 2) в соответствии с [2];
- наклонную оптическую пластину (рисунок 3);
- эталон координат профиля (представляющий собой сферу или призму): тип E в соответствии с [2];
- эталон шероховатости: тип D (рисунок 4) в соответствии с [2].
Примечание. Рекомендуется использовать эталон координат профиля для калибровки приборов, у которых щуп поворачивается на +/- 0,5° в пределах полного диапазона измерений.
Рисунок 1. Пример эталона высоты неровностей (тип A)
Рисунок 2. Пример эталона шага неровностей (тип C)
Рисунок 3. Пример наклонной оптической пластины
и схемы измерений
Рисунок 4. Пример эталона шероховатости (тип D)
и схема измерений
6. Определение метрологических характеристик
6.1. Оценка остаточного профиля
Остаточный профиль оценивают с помощью оптической пластины. Для калибровки прибора используют поверхности с параметрами шероховатости Ra, Rz или Rmax.
Примечание. При этом устанавливают влияние прямолинейности независимой направляющей привода датчика, условий окружающей среды и шума прибора.
6.2. Погрешность вертикальной составляющей профиля
Для определения погрешности вертикальной составляющей профиля используют эталон высоты неровностей, воспроизводящий высоту профиля.
Примечание. Допускается использовать плоскопараллельные концевые меры длины. При использовании блоков из концевых мер необходимо учитывать неопределенность измерения разности их высот.
6.3. Погрешность горизонтальной составляющей профиля
Для определения погрешности горизонтальной составляющей профиля используют эталон шага неровностей, воспроизводящий средний шаг неровностей профиля RSm.
7. Калибровка
7.1. Калибровка системы координат профиля
Для калибровки системы координат используют наклонную оптическую пластину, которая воспроизводит:
- угол, определенный по методу наименьших квадратов;
- полную высоту Pt исходного профиля, полученного относительно прямой линии, проведенной по методу наименьших квадратов.
Эталон координат профиля воспроизводит полную высоту Pt исходного профиля, полученного после выделения номинальной формы по методу наименьших квадратов, и устанавливает систему координат.
7.2. Калибровка тракта
Для калибровки всего тракта прибора используют эталон шероховатости, который воспроизводит:
- среднеарифметическое отклонение профиля Ra;
- максимальную высоту профиля Rmax.
7.3. Подготовка к калибровке прибора
Перед калибровкой прибор должен быть опробован в соответствии с руководством по эксплуатации на него.
