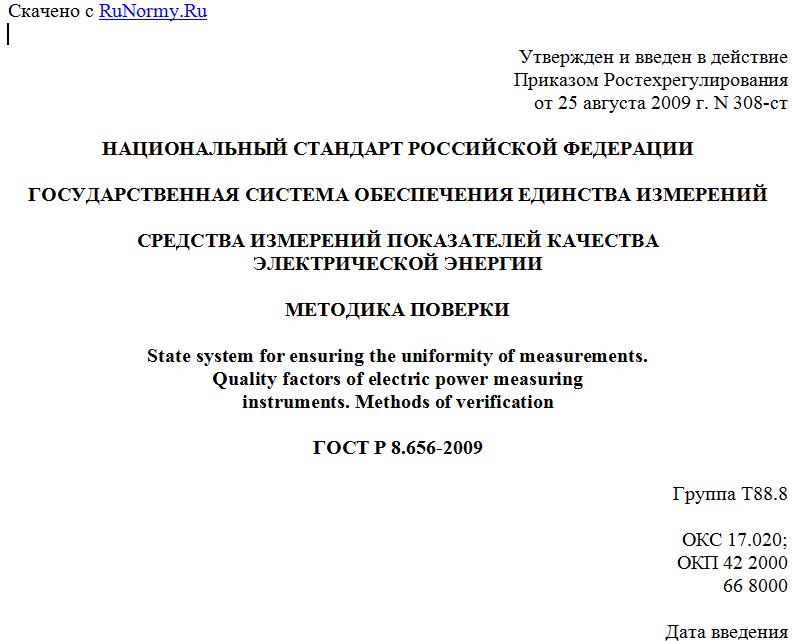

Утвержден и введен в действие
Приказом Ростехрегулирования
от 25 августа 2009 г. N 308-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СРЕДСТВА ИЗМЕРЕНИЙ ПОКАЗАТЕЛЕЙ КАЧЕСТВА
ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Quality factors of electric power measuring
instruments. Methods of verification
ГОСТ Р 8.656-2009
Группа Т88.8
ОКС 17.020;
ОКП 42 2000
66 8000
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС"), Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") и Обществом с ограниченной ответственностью "Научно-производственное предприятие "Энерготехника" (ООО НПП "Энерготехника").
2. Внесен Техническим комитетом по стандартизации ТК 445 "Метрология энергоэффективной экономики".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 августа 2009 г. N 308-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на средства измерений показателей качества электрической энергии (далее - СИ ПКЭ), изготовленные в соответствии с ГОСТ Р 8.655 по техническим условиям на приборы конкретного типа и технической документации, утвержденной в установленном порядке, и устанавливает методы и средства их поверки.
Стандарт не распространяется на методы и средства определения погрешностей измерений части дополнительных параметров электрической энергии, нормированных в нормативных документах на поверяемое СИ. Определение погрешностей измерений этих параметров должно быть выполнено в соответствии с методикой поверки конкретных СИ, утвержденной в установленном порядке.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.655-2009. Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ Р 52319-2005 (МЭК 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного оборудования. Часть 1. Общие требования
ГОСТ 12.3.019-80. Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 13109-97. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23875-88. Качество электрической энергии. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. В настоящем стандарте применены термины и обозначения, установленные в ГОСТ 23875, ГОСТ 13109, ГОСТ Р 8.655, [1], а также в международных стандартах [2], [3].
3.2. В настоящем стандарте применены следующие сокращения:
СИ - средство измерений;
ПКЭ - показатели качества электрической энергии;
СИ ПКЭ - средство измерений показателей качества электрической энергии;
ЭСИ ПКЭ - эталонное средство измерений показателей качества электрической энергии;
НД - нормативный документ;
МХ - метрологические характеристики;
ТУ - технические условия.
4. Операции поверки
При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1
Операции поверки
-------------------------T-----------T------------------------------------¬
¦ Наименование операции ¦ Номер ¦ Обязательность проведения операции ¦
¦ ¦ пункта ¦ при поверке ¦
¦ ¦настоящего +----------------------T-------------+
¦ ¦ стандарта ¦ первичной ¦периодической¦
¦ ¦ +--------------T-------+ ¦
¦ ¦ ¦при выпуске из¦ после ¦ ¦
¦ ¦ ¦ производства ¦ремонта¦ ¦
+------------------------+-----------+--------------+-------+-------------+
¦ Внешний осмотр ¦ 10.1 ¦ Да ¦ Да ¦ Да ¦
+------------------------+-----------+ ¦ ¦ ¦
¦ Проверка электрического¦ 10.2 ¦ ¦ ¦ ¦
¦сопротивления изоляции ¦ ¦ ¦ ¦ ¦
+------------------------+-----------+--------------+ +-------------+
¦ Проверка электрической¦ 10.3 ¦ Нет <1> ¦ ¦ Нет ¦
¦прочности изоляции ¦ ¦ ¦ ¦ ¦
+------------------------+-----------+--------------+ +-------------+
¦ Опробование ¦ 10.4 ¦ Да ¦ ¦ Да ¦
¦ ¦ ¦ ¦ ¦ ¦
+------------------------+-----------+ ¦ ¦ ¦
¦ Проверка метрологи- ¦ 10.5 ¦ ¦ ¦ ¦
¦ческих характеристик ¦ ¦ ¦ ¦ ¦
+------------------------+-----------+--------------+-------+-------------+
¦ <1> Проверка электрической прочности изоляции должна быть выполнена¦
¦или при приемосдаточных испытаниях СИ при выпуске из производства, или¦
¦при проведении первичной поверки при выпуске из производства. ¦
L--------------------------------------------------------------------------
5. Методы и средства поверки
5.1. Методы поверки
Метрологические характеристики СИ ПКЭ определяют при поверке путем сравнения показаний поверяемого СИ ПКЭ и ЭСИ ПКЭ.
Соотношение пределов допускаемых погрешностей СИ ПКЭ и ЭСИ ПКЭ, нормированных в одной форме по каждому ПКЭ, должно быть не менее 3:1, если иное не указано в ТУ на СИ ПКЭ и методике его поверки, утвержденной при испытаниях данного СИ ПКЭ с целью утверждения типа.
В зависимости от вида ЭСИ ПКЭ различают калибратор ПКЭ, являющийся эталонной мерой ПКЭ, и эталонный измеритель ПКЭ. Определение метрологических характеристик СИ ПКЭ может быть выполнено одним из двух методов:
- сравнением показаний поверяемого СИ ПКЭ и эталонной меры ПКЭ, которая является источником испытательного сигнала. Схема поверки приведена на рисунке 1;
- сравнением показаний поверяемого СИ ПКЭ и эталонного измерителя ПКЭ при условии, что на входы СИ ПКЭ и ЭСИ ПКЭ поступает один и тот же испытательный сигнал от источника испытательных сигналов, а также поверяемое и эталонное СИ ПКЭ имеют одинаковое время измерения. Схема поверки приведена на рисунке 2.
