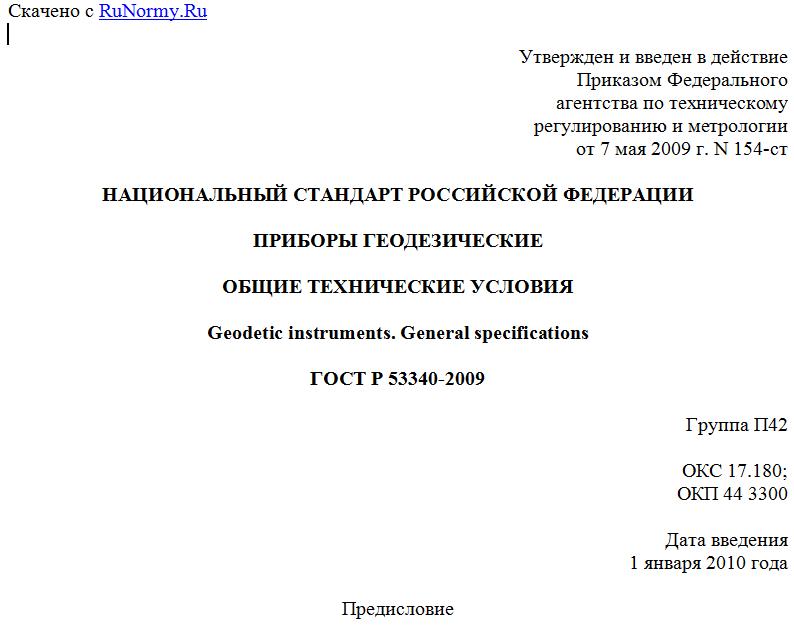

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 мая 2009 г. N 154-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИБОРЫ ГЕОДЕЗИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Geodetic instruments. General specifications
ГОСТ Р 53340-2009
Группа П42
ОКС 17.180;
ОКП 44 3300
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный ордена "Знак Почета" научно-исследовательский институт геодезии, аэросъемки и картографии им. Ф.Н. Красовского" (ФГУП "ЦНИИГАиК").
2. Внесен Техническим комитетом по стандартизации ТК 404 "Геодезия и картография".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 мая 2009 г. N 154-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на геодезические приборы и устанавливает их классификацию, технические требования и методы испытаний.
Настоящий стандарт не распространяется на приборы, применяемые для производства маркшейдерских, гидрометеорологических и гидрографических работ.
Примечание. В настоящем стандарте применены термины по ГОСТ 21830 и ГОСТ 22268.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.563-96. Государственная система обеспечения единства измерений. Методики выполнения измерений
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95. Единая система конструкторской документации. Ремонтные документы
ГОСТ 4.417-86. Система показателей качества продукции. Приборы геодезические. Номенклатура показателей
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 27.410-87. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15114-78. Системы телескопические оптических приборов. Визуальный метод определения предела разрешения
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21830-76. Приборы геодезические. Термины и определения
ГОСТ 22268-76. Геодезия. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация геодезических приборов
3.1. Геодезические приборы подразделяют по функциональному назначению, точности, физической природе носителей информации и условиям эксплуатации.
3.1.1. По функциональному назначению геодезические приборы подразделяют на виды. Виды и условные обозначения геодезических приборов приведены в Приложении А.
3.1.2. По точности геодезические приборы разделяют на высокоточные, точные (средней точности) и технические.
3.1.3. По физической природе носителей информации выделяют приборы нескольких групп: механические, оптико-механические, электронные, оптико-электронные и радиотехнические.
3.1.4. По условиям эксплуатации геодезические приборы подразделяют на лабораторные (стационарные) и полевые (передвижные и носимые).
3.2. Геодезические приборы конкретных типов допускается классифицировать по типу отсчетных устройств, конструкции осевых систем, виду зрительных труб, наличию компенсатора углов и другим признакам, определяющим конструктивные особенности.
4. Технические требования
4.1. Геодезические приборы изготовляют в соответствии с требованиями настоящего стандарта, стандартов и/или технических условий на приборы конкретных типов по рабочим чертежам, утвержденным в установленном порядке.
4.2. Характеристики
4.2.1. Перечень требований, определяющих эксплуатационные характеристики геодезических приборов, подлежащих включению в стандарты и технические условия на приборы конкретных типов, приведен в Приложении А.
4.2.2. Движение подвижных частей геодезических приборов должно осуществляться плавно без скачков и заеданий.
Допускаемые значения моментов сил трения покоя для подвижных частей устанавливают в стандартах и технических условиях на приборы конкретных типов.
4.2.3. Диапазон сходимости пучков лучей в пространстве изображений за счет перемещения окуляров оптических систем - в пределах +/- 5 дптр.
4.2.4. К зрительной трубе геодезического прибора устанавливают следующие требования:
- наличие прямого изображения; для высокоточных приборов допустимо обратное изображение (трубы астрономического типа);
- обеспечение четкого и контрастного изображения визирных целей;
- обеспечение четкого изображения штрихов шкал и сеток (в том числе при включенной подсветке поля зрения);
- коэффициент рассеяния - не более 0,1.
Предел разрешения зрительной трубы в центре поля зрения рассчитывают по формуле
, (1)
где - диаметр входного зрачка трубы, мм;
K - коэффициент, устанавливаемый в технических условиях на прибор конкретного типа в зависимости от оптической схемы трубы.
Коэффициент пропускания зрительной трубы рассчитывают по формуле
, (2)
где - коэффициент, устанавливаемый в технических условиях на приборы конкретных типов в зависимости от сложности оптической системы.
4.2.5. Геодезические приборы для угловых и линейных измерений снабжают оптическим или лазерным центриром, встраиваемым в подвижную часть прибора (за исключением высокоточных средств измерений).
4.2.6. Электропитание геодезических приборов осуществляют от сменных внешних и/или встраиваемых источников постоянного тока, при этом приборы снабжают индикацией текущего значения емкости заряда источника питания.
4.2.7. Электронные геодезические приборы оснащают табло для отображения результатов измерений, обеспечивающим получение отсчетов в солнечную погоду и в условиях недостаточной освещенности, портом для вывода данных на компьютеры типа IBM PC, а также внутренним запоминающим устройством с объемом памяти не менее 256 Кбайт; дополнительно может поставляться сменное запоминающее устройство (карта памяти) с необходимым объемом памяти. Число разрядов, способы передачи, приема и разделения сигналов указывают в стандартах и технических условиях на приборы конкретных типов.
4.2.8. К геодезическим приборам с программным обеспечением предъявляют следующие требования:
- возможность передачи информации на внешнее устройство для хранения и обработки информации;
- введение поправок в измеренные значения геодезических величин;
- автоматическое вычисление функций измеренных величин;
- решение типовых геодезических задач.
4.2.9. Геодезические приборы должны быть работоспособными при воздействии климатических факторов внешней среды, приведенных в таблице 1. Брызго- и пылезащищенные приборы должны сохранять работоспособность при воздействии пыли и дождя.
Таблица 1
--------------------------------------------T--------------T-------------¬
¦ Приборы ¦ Рабочее ¦Относительная¦
¦ ¦ значение ¦ влажность ¦
¦ ¦ температуры ¦при 20 °C, % ¦
¦ ¦ воздуха, °C ¦ ¦
¦ +-------T------+ ¦
¦ ¦верхнее¦нижнее¦ ¦
+-------------------------------------------+-------+------+-------------+
¦Высокоточные оптико-механические: ¦ ¦ ¦ 95 ¦
¦- теодолиты ¦ +50 ¦ -30 ¦ ¦
¦- нивелиры ¦ +50 ¦ -35 ¦ ¦
+-------------------------------------------+-------+------+ ¦
