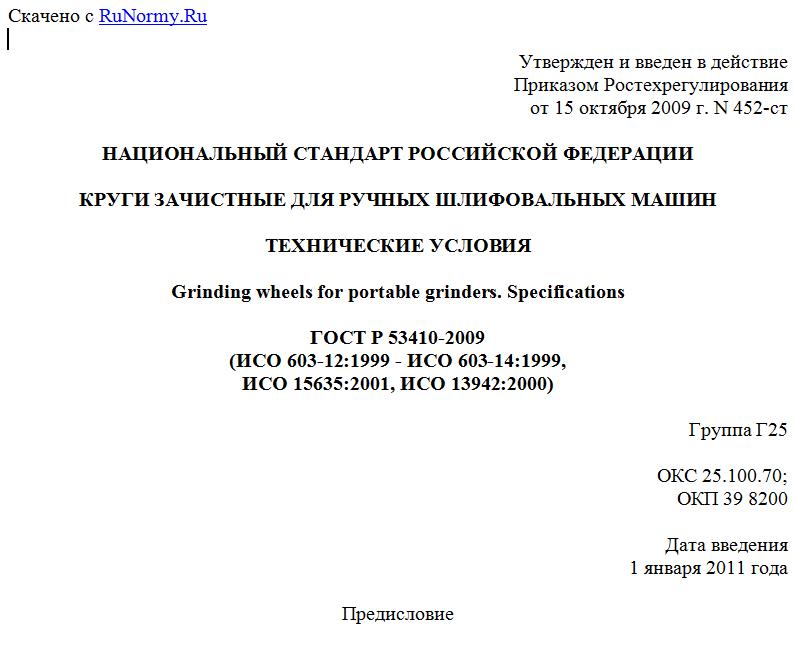

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 октября 2009 г. N 452-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРУГИ ЗАЧИСТНЫЕ ДЛЯ РУЧНЫХ ШЛИФОВАЛЬНЫХ МАШИН
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Grinding wheels for portable grinders. Specifications
ГОСТ Р 53410-2009
(ИСО 603-12:1999 - ИСО 603-14:1999,
ИСО 15635:2001, ИСО 13942:2000)
Группа Г25
ОКС 25.100.70;
ОКП 39 8200
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - по ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ").
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. N 452-ст.
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:
ИСО 603-12:1999 "Абразивная продукция на связке. Размеры. Часть 12. Круги для снятия заусенцев и зачистки на прямых шлифовальных машинах" (ISO 603-12:1999 "Bonded abrasive products - Dimensions - Part 12: Grinding wheels for deburring and fettling on a straight grinder", MOD);
ИСО 603-13:1999 "Абразивная продукция на связке. Размеры. Часть 13. Круги для снятия заусенцев и зачистки на торцовых шлифовальных машинах" (ISO 603-13:1999 "Bonded abrasive products - Dimensions - Part 13: Grinding wheels for deburring and fettling on a vertical grinder", MOD);
ИСО 603-14:1999 "Абразивная продукция на связке. Размеры. Часть 14. Круги для снятия заусенцев и зачистки на угловых шлифовальных машинах" (ISO 603-14:1999 "Bonded abrasive products - Dimensions - Part 14: Grinding wheels for deburring/snagging on an angle grinder", MOD);
ИСО 15635:2001 "Несвязанные абразивы. Круги лепестковые" (ISO 15635:2001 "Coated abrasives - Flap discs", MOD);
ИСО 13942:2000 "Абразивная продукция на связке. Предельные отклонения размеров и допуски биений" (ISO 13942:2000 "Bonded abrasive products - Limit deviations and run-out tolerances", MOD).
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, выделены курсивом.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
&Настоящий стандарт распространяется на зачистные круги на бакелитовой связке с упрочняющими элементами (BF) или без упрочняющих элементов (B), а также на зачистные лепестковые торцовые круги для прямых, угловых и торцовых ручных шлифовальных машин.&
2. Нормативные ссылки
&В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992). Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава
ГОСТ Р 52587-2006. Инструмент абразивный. Обозначения и методы измерения твердости
ГОСТ Р 52588-2006 (ЕН 12413:1999, ЕН 13743:2001). Инструмент абразивный. Требования безопасности
ГОСТ Р 52710-2007. Инструмент абразивный. Акустический метод определения твердости и звуковых индексов по скорости распространения акустических волн
ГОСТ Р 52781-2007 (ИСО 525:1999, ИСО 603-1:1999 - ИСО 603-6:1999, ИСО 13942:2000). Круги шлифовальные и заточные. Технические условия
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 3060-86. Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения
ГОСТ 5009-82. Шкурка шлифовальная тканевая. Технические условия
ГОСТ 13344-79. Шкурка шлифовальная тканевая водостойкая. Технические условия
ГОСТ 27181-86. Шкурка шлифовальная для обработки труднообрабатываемых материалов. Технические условия
ГОСТ 27595-88. Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30513-97. Инструмент абразивный и алмазный. Методы испытаний на безопасность.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&
3. Классификация и размеры
3.1. Круги следует изготовлять следующих типов:
1 - прямого профиля;
&5 - с выточкой&;
6 - чашечные цилиндрические;
11 - чашечные конические;
27 - с утопленным центром;
28 - с утопленным центром тарельчатые;
29 - лепестковые торцовые;
35 - торцовые прямого профиля;
36 - прямого профиля с запрессованными крепежными элементами.
3.2. Размеры кругов должны соответствовать указанным на рисунках 1 - 11 и в таблицах 1 - 11.
Рисунок 1. Круги типа 1
Таблица 1
В миллиметрах
--------------T-----------------------------T--------------------¬
¦ &D& ¦ &T& ¦ &H ¦
¦ ¦ ¦ +0,16& ¦
+-------------+-----------------------------+--------------------+
¦ 32 ¦ 10 ¦ 8 ¦
+-------------+-----------------------------+--------------------+
¦ 40 ¦ 10; &25& ¦ 10; &13& ¦
+-------------+-----------------------------+--------------------+
¦ 50 ¦ 10; 13; 20 ¦ 10 ¦
+-------------+-----------------------------+--------------------+
¦ 63 ¦ 10; 13; 16; 20; &50& ¦ 10; &20& ¦
+-------------+-----------------------------+--------------------+
¦ 80 ¦ 10; 20; 25; 32 ¦ 13; &20& ¦
+-------------+-----------------------------+--------------------+
¦ 100 ¦6; 8; 10; 16; 20; 25; 32; 40 ¦ 16; 20 ¦
+-------------+ +--------------------+
¦ 125 ¦ ¦ 16; 20; 22,23; 32 ¦
+-------------+ ¦ ¦
¦ 150 ¦ ¦ ¦
+-------------+ +--------------------+
¦ 180 ¦ ¦ 20; 22,23; 32 ¦
+-------------+-----------------------------+ ¦
¦ 200 ¦ 16; 25; 32 ¦ ¦
+-------------+-----------------------------+--------------------+
¦ Примечание. По заказу потребителя допускается изготовлять¦
¦круги размерами, отличными от указанных в таблице. ¦
L-----------------------------------------------------------------
Рисунок 2. Круги типа 5
Таблица 2
В миллиметрах
-----------------------T--------------------T--------------------¬
