Утвержден и введен в действие
Приказом Ростехрегулирования
от 7 декабря 2009 г. N 587-ст

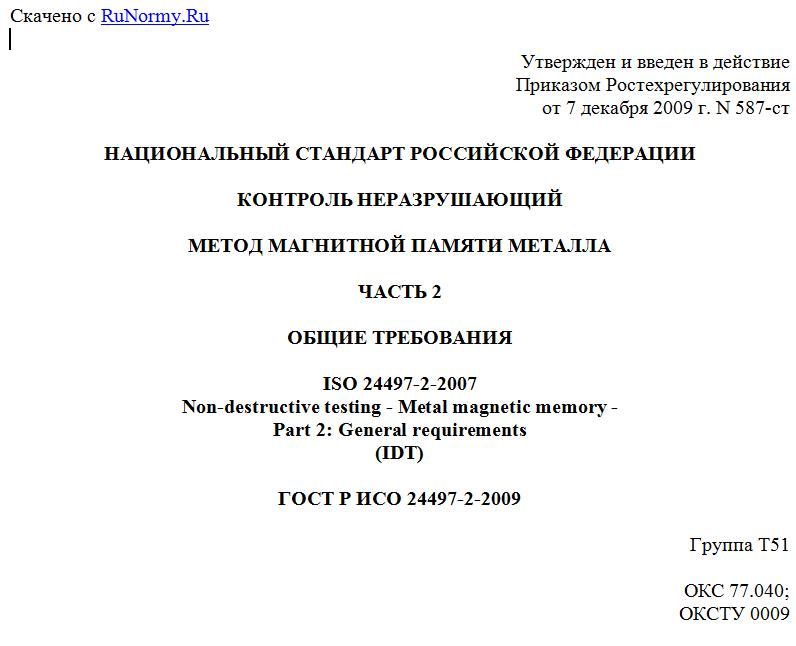

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА
ЧАСТЬ 2
ОБЩИЕ ТРЕБОВАНИЯ
ISO 24497-2-2007
Non-destructive testing - Metal magnetic memory -
Part 2: General requirements
(IDT)
ГОСТ Р ИСО 24497-2-2009
Группа Т51
ОКС 77.040;
ОКСТУ 0009
Дата введения
1 декабря 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 132 "Техническая диагностика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 декабря 2009 г. N 587-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 24497-2-2007 "Контроль неразрушающий. Метод магнитной памяти металла. Часть 2. Общие требования" (ISO 24497-2007 "Non-destructive testing - Metal magnetic memory - Part 2: General requirements", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении А.
5. Взамен ГОСТ Р 52005-2003.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие требования к применению метода магнитной памяти металла деталей, узлов, оборудования и конструкций различного назначения.
Назначение метода:
- определение неоднородности напряженно-деформированного состояния оборудования и конструкций и выявление зон концентрации напряжений - основных источников развития повреждений;
- определение мест отбора проб металла в зонах концентрации напряжений для оценки структурно-механического состояния;
- ранняя диагностика усталостных повреждений и оценка ресурса оборудования и конструкций;
- сокращение объема контроля и материальных затрат при его использовании в сочетании с традиционными методами неразрушающего контроля;
- контроль качества сварных соединений различных типов и конструктивного исполнения (в том числе контактной, точечной сварки);
- экспресс-сортировка новых и бывших в эксплуатации изделий машиностроения по их структурной неоднородности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 9712-2005. Квалификация и сертификация персонала. Неразрушающий контроль
ЕН 473-2005. Квалификация и сертификация персонала в области неразрушающего контроля. Общие требования.
3. Сокращения
В настоящем стандарте применены следующие сокращения:
МПМ - магнитная память металла;
ЗКН - зона(ы) концентрации напряжений;
ОК - объект контроля;
СМПР - собственное магнитное поле рассеяния.
Примечание. В процессе проведения контроля методом магнитной памяти металла ЗКН характеризуется резким локальным изменением намагниченности на поверхности ОК, которое проявляется резким магнитным потоком рассеяния СМПР. ЗКН формируются в местах концентрации дефектов, неоднородности структуры металла или в зонах устойчивых полос скольжения, обусловленных статическими или циклическими нагрузками.
4. Общие положения
4.1. Метод МПМ относится к неразрушающему пассивному феррозондовому магнитному методу.
4.2. Метод МПМ основан на измерении и анализе распределения собственных магнитных полей рассеяния металла изделий, отражающих их структурную и технологическую наследственность, включая сварные соединения. При контроле используют естественную намагниченность, сформировавшуюся в процессе изготовления изделия в слабом магнитном поле <1>. Для оборудования, находящегося в эксплуатации, магнитная память проявляется в необратимом изменении намагниченности металла в направлении действия максимальных напряжений от рабочих нагрузок.
--------------------------------
<1> Слабое магнитное поле - геомагнитное поле и другие внешние поля в области Рэлея.
4.3. Метод МПМ определяет ЗКН, наличие дефектов и неоднородности структуры металла и сварных соединений.
Примечание. Для деталей и изделий машиностроения ЗКН в металле обусловлены технологией их изготовления (плавкой, ковкой, прокаткой, точением, штамповкой, термической обработкой и др.).
4.4. Для работающего оборудования метод МПМ дает определение ЗКН, обусловленных комплексным действием технологических факторов, конструктивных особенностей узла и рабочими нагрузками.
4.5. Для контроля оборудования различного технологического назначения используют конкретные отраслевые методики и руководящие документы, согласованные или утвержденные Госгортехнадзором РФ и другими государственными и отраслевыми контрольными органами. Для оборудования, неподведомственного Госгортехнадзору РФ, могут быть использованы методики, утвержденные руководителем предприятия.
4.6. Метод МПМ применяют на изделиях из ферро- и парамагнитных сталей и сплавов, чугунах, без ограничения контролируемых размеров и толщин, включая сварные соединения.
Примечание. Аустенитные стали допускается контролировать методом МПМ, если их микроструктура чувствительна к трансформации под действием статических или циклических нагрузок.
4.7. Температурный диапазон применения метода МПМ регламентируют условия нормальной и безопасной работы оператора (специалиста). Приборы контроля должны быть работоспособны при температуре от минус 20 °C до плюс 60 °C.
5. Требования к объекту контроля
5.1. При использовании метода МПМ оборудование и конструкции контролируют как в рабочем состоянии (под нагрузкой), так и при их останове (после снятия рабочей нагрузки).
5.2. Зачистка и подготовка поверхности не требуются. Изоляцию рекомендуется снять. В отдельных случаях на ОК допускается немагнитная изоляция. Максимально допустимый слой изоляции по толщине определяют опытным путем.
5.3. Диапазон толщин металла в зонах контроля указывают в методиках на данный ОК.
5.4. К ограничивающим факторам применения метода МПМ относят:
- искусственную намагниченность металла;
- постороннее ферромагнитное изделие на ОК;
- наличие вблизи (ближе 1 м) ОК источника внешнего магнитного поля и поля от электросварки.
5.5. Акустические шумы и механические вибрации ОК не оказывают влияния на результаты контроля.
6. Требования к средствам контроля
6.1. Для контроля оборудования с использованием метода МПМ применяют специализированные магнитометрические приборы, имеющие соответствующие сертификаты. В описании указанных приборов должны быть типовые методики определения ЗКН.
6.2. Принцип действия указанных приборов должен быть основан на фиксации импульсов тока в обмотке феррозонда при помещении его в СМПР приповерхностного пространства ОК. В качестве датчиков для измерения напряженности СМПР могут быть использованы феррозондовые или другие магниточувствительные преобразователи: полимеры или градиентометры.
6.3. Приборы должны быть снабжены экраном для графического представления параметров контроля, регистрирующим устройством на базе микропроцессора, блоком памяти и сканирующим устройством в виде специализированных датчиков. Должна быть обеспечена возможность передачи информации от прибора к компьютеру и распечатки ее на принтере. В комплекте с прибором должно поставляться программное обеспечение для обработки результатов контроля на компьютере.
6.4. В комплекте с прибором поставляют специализированные датчики. Тип датчиков определяется методикой и ОК. На датчиках должно быть не менее двух каналов измерений, один из которых измерительный, а другой используют для отстройки от внешнего магнитного поля Земли.
В корпусах датчиков должен быть электронный блок усиления измеряемого поля и датчик для измерения длины контролируемого участка.
6.5. На ОК, где затруднительно использовать сканирующие устройства, допускается применять магнитометрические приборы с цифровой индикацией напряженности магнитного поля.
6.6. На погрешность измерения СМПР влияют следующие факторы:
- чистота поверхности ОК;
