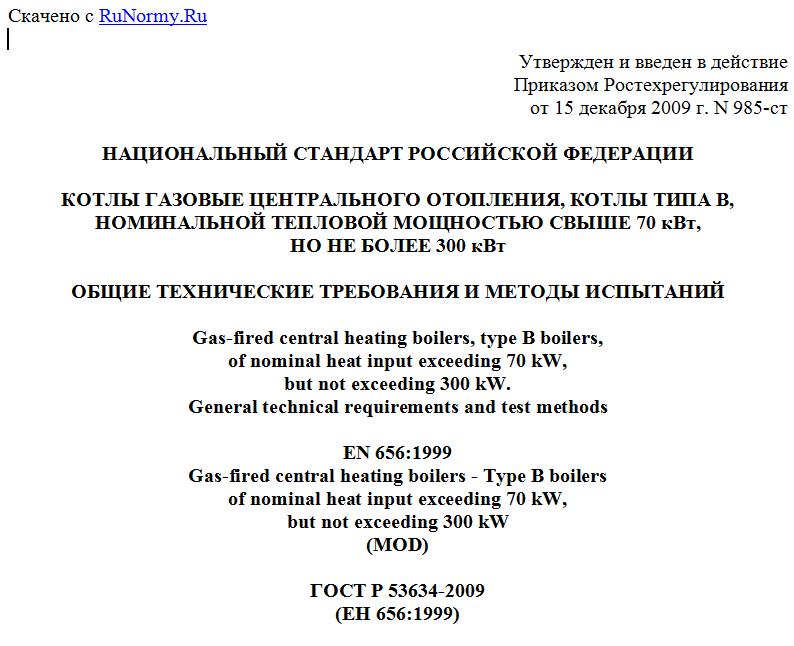

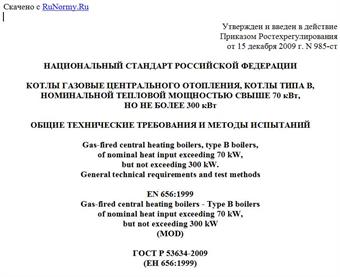

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 985-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ГАЗОВЫЕ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ, КОТЛЫ ТИПА B,
НОМИНАЛЬНОЙ ТЕПЛОВОЙ МОЩНОСТЬЮ СВЫШЕ 70 кВт,
НО НЕ БОЛЕЕ 300 кВт
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Gas-fired central heating boilers, type B boilers,
of nominal heat input exceeding 70 kW,
but not exceeding 300 kW.
General technical requirements and test methods
EN 656:1999
Gas-fired central heating boilers - Type B boilers
of nominal heat input exceeding 70 kW,
but not exceeding 300 kW
(MOD)
ГОСТ Р 53634-2009
(ЕН 656:1999)
Группа Е21
ОКС 91.140.10
ОКП 49 3120
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным Государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ФГУП "ВНИИНМАШ" и обществом с ограниченной ответственностью "Сертификационно-испытательный центр электротехнических изделий и газового оборудования" (ООО "СИЦ ЭТИГАЗ") на основе аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 985-ст.
4. Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 656:1999 "Котлы центрального отопления с газовой топкой. Отопительные котлы типа B с номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт" (EN 656:1999 "Gas-fired central heating boilers - Type B boilers of nominal heat input exceeding 70 kW, but not exceeding 300 kW") путем замены ссылочных региональных стандартов соответствующими им аутентичными национальными стандартами.
Наименование настоящего стандарта изменено относительно наименования указанного регионального стандарта для приведения его в соответствие с ГОСТ Р 1.5 (раздел 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к безопасности, конструкции, характеристикам, методам испытаний, а также классификации и маркировке котлов центрального отопления на газовом топливе, которые оборудованы атмосферными горелками, атмосферными горелками с вентиляторами или горелками с полным предварительным смешением и называемых далее "котлы".
Настоящий стандарт распространяется на котлы типа B (пункт 4.2.2):
- низкотемпературного типа;
- которые используют один или несколько горючих газов трех газовых семейств при давлениях, приведенных в таблицах 14 и 15;
- с номинальной тепловой мощностью более 70 кВт и менее 300 кВт, включая модульные котлы;
- в которых температура теплопередающей среды не превышает 105 °C в нормальном режиме работы;
- в которых максимальное рабочее давление в водяном контуре не превышает 6 бар;
- стандартного типа с возможным образованием конденсации при определенных обстоятельствах.
Стандарт распространяется на котлы, предназначенные для закрытых водяных систем или для открытых водяных систем.
Стандарт не распространяется на котлы:
- предназначенные для установки на открытом воздухе или в жилых помещениях;
- оборудованные несколькими дымоходами;
- в которых контур продуктов сгорания изолирован от помещения, где установлен котел;
- конденсационного типа;
- предназначенные для подсоединения к общему дымоходу с дымососом;
- оборудованные дутьевыми горелками;
- для бытовых целей горячего водоснабжения.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты и/или классификаторы:
ГОСТ Р 51733-2001. Котлы газовые центрального отопления, оснащенные атмосферными горелками номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний
ГОСТ Р 51842-2001. Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 51843-2001. Устройства контроля пламени для газовых аппаратов. Термоэлектрические устройства контроля пламени. Общие технические требования и методы испытаний
ГОСТ Р 51982-2002. Регуляторы давления для газовых аппаратов, с давлением на входе до 20 кПа. Общие технические требования и методы испытаний
ГОСТ Р 51983-2002. Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 52161.1-2004 (МЭК 60335-1:2001). Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования
ГОСТ Р 52219-2004 (EN 298:1993). Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р ЕН 257-2004. Термостаты (терморегуляторы) механические для газовых аппаратов. Общие технические требования и методы испытаний
ГОСТ Р МЭК 730-2-9-94. Автоматические электрические управляющие устройства бытового и аналогичного назначения. Дополнительные требования к термочувствительным устройствам и методы испытаний
ГОСТ Р МЭК 60730-1-2002. Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний
ГОСТ Р МЭК 61058.1-2000. Выключатели для электроприборов. Часть 1. Общие требования и методы испытаний
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 23358-87. Соединение трубопроводов резьбовое. Прокладки уплотнительные. Конструкция.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Горючие газы
3.1.1. Испытательные газы: газы (эталонные и предельные), предназначенные для проверки эксплуатационных характеристик приборов.
3.1.2. Эталонные газы: испытательные газы с заданным химическим составом, которые по своим параметрам соответствуют наиболее распространенным в практике газоснабжения газам, на применение которых рассчитан прибор.
3.1.3. Предельные газы: испытательные газы с заданным химическим составом, которые по своим характеристикам соответствуют предельным значениям параметров газов, применяемых в газоснабжении.
3.1.4. Стандартные условия: температура окружающей среды 15 °C, атмосферное давление 101,3 кПа.
3.1.5. Относительная плотность газа d: отношение масс равных объемов сухого газа и сухого воздуха при стандартных условиях.
3.1.6. Теплота сгорания газа H, МДж/м3 (МДж/кг): количество тепла, выделяющееся при полном сгорании единицы массы (объема) газа.
3.1.7. Высшая теплота сгорания газа : количество тепла, выделяющееся при полном сгорании единицы массы (объема) сухого газа, с учетом теплоты конденсации водяных паров.
3.1.8. Низшая теплота сгорания газа : количество тепла, выделяющееся при полном сгорании единицы массы (объема) сухого газа, без учета теплоты конденсации водяных паров.
Примечание. Теплоту сгорания газа при условиях испытаний пересчитывают на стандартные условия.
3.1.9. Число Воббе W, МДж/м3: отношение теплоты сгорания газа к корню квадратному из его относительной плотности.
Примечание. Число Воббе называется высшим или низшим в зависимости от используемой при расчете теплоты сгорания газа.
3.1.10. Давление газа, p, мбар: статическое давление движущегося газа относительно атмосферного давления.
3.1.11. Испытательное давление: давление газа, используемое для проверки рабочих характеристик котлов.
Примечание. Испытательные давления подразделяют на номинальное и предельные давления.
