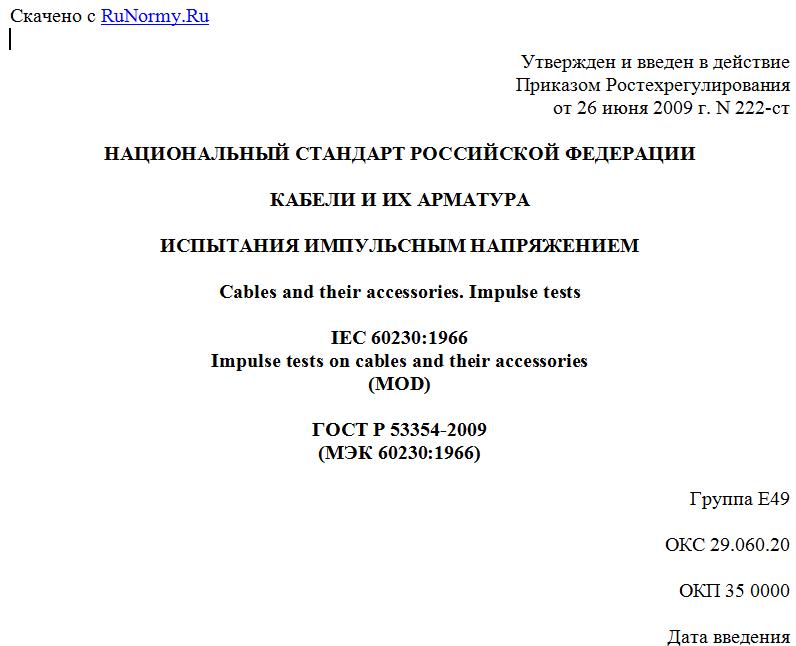

Утвержден и введен в действие
Приказом Ростехрегулирования
от 26 июня 2009 г. N 222-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБЕЛИ И ИХ АРМАТУРА
ИСПЫТАНИЯ ИМПУЛЬСНЫМ НАПРЯЖЕНИЕМ
Cables and their accessories. Impulse tests
IEC 60230:1966
Impulse tests on cables and their accessories
(MOD)
ГОСТ Р 53354-2009
(МЭК 60230:1966)
Группа Е49
ОКС 29.060.20
ОКП 35 0000
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО ВНИИКП)" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 июня 2009 г. N 222-ст.
4. Настоящий стандарт модифицирован по отношению к международному стандарту МЭК 60230:1966 "Испытания кабелей и их арматуры импульсным напряжением" (IEC 60230:1966 "Impulse tests on cables and their accessories") путем изменения его структуры и содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной слева от текста. Положение, заменяющее ссылку на стандарты серии МЭК 60060, приведено в пункте 3.3 настоящего стандарта, поясняющая информация представлена в виде примечания, заключенного в рамку и размещенного за этим положением.
Кроме того, стандарт дополнен структурным элементом "Нормативные ссылки" (раздел 2), который выделен курсивом, в соответствии с требованиями ГОСТ Р 1.5-2004 (пункт 3.6).
Сопоставление структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном Приложении А.
Оригинальный текст аутентичного перевода структурных элементов международного стандарта и объяснение причин внесения технических отклонений приведены в дополнительном Приложении Б.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
#Настоящий стандарт устанавливает методы испытаний кабелей и их арматуры импульсным напряжением независимо от уровней электрической прочности, предусмотренных для испытаний.
Стандарт распространяется на высоковольтные кабели всех типов.#
&2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р МЭК 141-1-96. Кабели маслонаполненные с бумажной изоляцией в металлической оболочке на переменное напряжение до 400 кВ включ. и арматура к ним. Методы испытаний (МЭК 141-1:1993, IDT).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочного стандарта в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&
3. Общие положения
3.1. Подготовка к испытаниям
#3.1.1. Все образцы кабеля предварительно должны быть подвергнуты изгибу по методу, приведенному в технических условиях на кабели конкретных типов.
Примечание. По согласованию между изготовителем и заказчиком для специальных кабелей, например подводных, в зависимости от условий их применения могут быть проведены другие механические испытания.#
3.1.2. Длина образца должна быть такой, чтобы длина кабеля между нижними частями концевых муфт была не менее 5 м, если испытательная установка не предусматривает другой арматуры.
3.1.3. Если испытуемый образец имеет в своем составе одну соединительную муфту, свободная длина кабеля между соединительной муфтой и основанием каждой концевой муфты должна быть не менее 5 м.
Данное требование сохраняется и при наличии нескольких соединительных муфт, а свободная длина кабеля между последовательными соединительными муфтами должна быть не менее 3 м.
3.2. Режимы испытательной установки
#3.2.1. Давление
Для кабелей с газом под давлением и маслонаполненных кабелей давление должно быть установлено таким, какое указано в технических условиях на кабели конкретных типов.
3.2.2. Температура
Температура и метод измерения температуры должны соответствовать указанным в технических условиях на кабели конкретных типов, но по согласованию между изготовителем и заказчиком могут быть применены другие методы измерения температуры.
3.3. Форма импульсов
Испытания следует проводить стандартизованным грозовым импульсом, представляющим собой полный импульс с номинальной длительностью фронта 1,2 мкс и номинальной длительностью до половины пикового значения 50 мкс (импульс 1,2/50). Номинальное пиковое значение напряжения импульса должно соответствовать указанному в технических условиях на кабели конкретных типов.
При отсутствии других указаний в технических условиях на кабели конкретных типов допускаются следующие предельные отклонения от номинальных параметров стандартизованного импульса:
пикового значения напряжения импульса ............... +/- 3%;
длительности фронта ................................. 30%;
длительности до половины пикового значения .......... +/- 20%.
При испытании больших строительных длин кабелей допускается длительность фронта до 5 мкс.
Превышение напряжения или высокочастотные колебания вблизи пика допускаются при условии, что амплитуда каждого из них не превышает значение основного пика более чем на 5%.#
--------------------------------------------------------------------------¬
¦ Примечание. Данные положения также заменяют ссылку на международные¦
¦стандарты серии МЭК 60060. ¦
L--------------------------------------------------------------------------
#3.4. Калибровка генератора импульсного напряжения
Непосредственно до или в течение периода, когда перед приложением импульсов напряжения кабель выдерживают при постоянной температуре, должна быть проведена калибровка генератора импульсного напряжения (далее - генератор) при положительной полярности в следующих условиях.
Обе концевые муфты испытательной установки должны быть соединены с генератором.
Калибровка генератора должна быть проведена путем регулирования зарядного напряжения с получением импульса напряжения, составляющего около 50%, 65% и 80% испытательного напряжения, соответствующего требуемому уровню электрической прочности.
Измерение пикового значения напряжения импульсов следует проводить с общей погрешностью не более +/- 3%.#
4. Испытания электрической прочности
4.1. Приложение импульсов на заданном уровне
4.1.1. После того как значение зарядного напряжения отрегулировано до значения, исключающего пробой, а температура кабеля доведена до установленной по 3.2.2, на испытательной установке должна быть проведена серия из 10 положительных импульсов заданного напряжения. Интервал между двумя последовательными импульсами определяется временем восстановления генератора до необходимого напряжения.
4.1.2. Непосредственно после приложения положительных импульсов следует повторить калибровку генератора при отрицательной полярности в соответствии с требованиями 3.4, затем на испытательной установке должна быть проведена серия из 10 отрицательных импульсов при том же напряжении.
4.1.3. Осциллограммы следует снимать, по крайней мере, первого и десятого импульсов каждой серии. На осциллограммах должны быть отметки для отсчета времени.
4.1.4. В процессе испытания следует контролировать температуру окружающей среды, температуру кабеля и давление газа или масла в соответствующих кабелях.
5. Испытания на уровнях выше заданного уровня
электрической прочности
5.1. Испытания импульсным напряжением на уровнях выше заданного уровня электрической прочности без проведения испытания высоким напряжением промышленной частоты
5.1.1. Испытания импульсным напряжением с исследовательскими целями на уровнях выше заданного уровня электрической прочности рекомендуется
