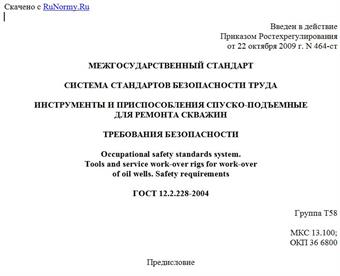

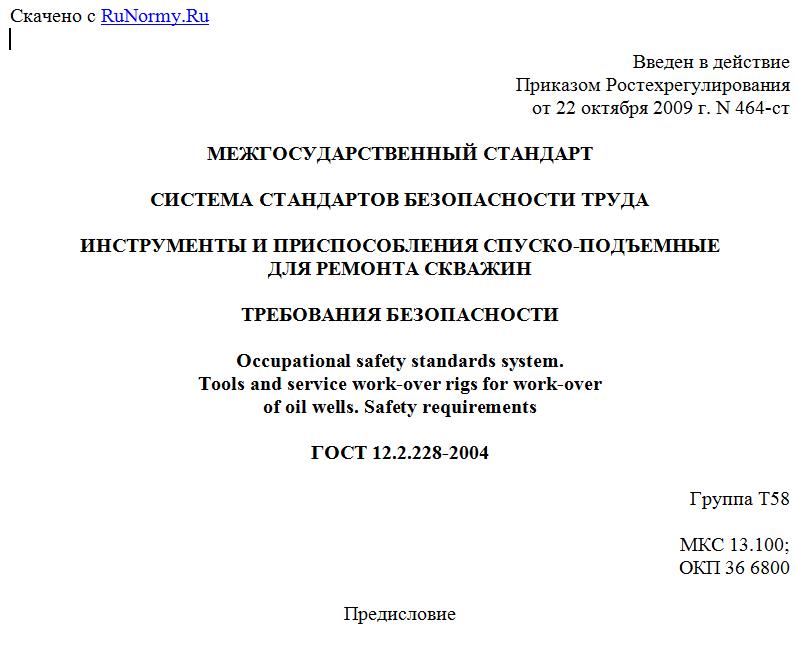

Введен в действие
Приказом Ростехрегулирования
от 22 октября 2009 г. N 464-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ СПУСКО-ПОДЪЕМНЫЕ
ДЛЯ РЕМОНТА СКВАЖИН
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Occupational safety standards system.
Tools and service work-over rigs for work-over
of oil wells. Safety requirements
ГОСТ 12.2.228-2004
Группа Т58
МКС 13.100;
ОКП 36 6800
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, обновления и отмены".
Сведения о стандарте
1. Разработан Азербайджанским научно-исследовательским и проектно-конструкторским институтом нефтяного машиностроения ("АЗИНМАШ") Государственной компании "АЗНЕФТЕХИММАШ" Азербайджанской Республики.
2. Внесен Техническим комитетом по стандартизации Азербайджанской Республики ТК 01 "Оборудование нефтепромысловое".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол N 4998 от 22 июня 2004 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2009 г. N 464-ст межгосударственный стандарт ГОСТ 12.2.228-2004 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2010 г.
5. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на инструменты и приспособления, предназначенные для спуско-подъемных операций при работах с колоннами труб, штанг и другим скважинным оборудованием в процессе ремонта нефтяных и газовых скважин, и устанавливает общие требования безопасности к их конструкции.
Стандарт не распространяется на спуско-подъемные инструменты и приспособления общепромышленного назначения, а также являющиеся неотъемлемыми частями спуско-подъемной системы нефтепромысловых подъемных установок.
Стандарт не распространяется на импортные спуско-подъемные инструменты и приспособления в части требований 4.7.
Стандарт пригоден для целей сертификации на соответствие требованиям безопасности и экологичности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95. Единая система конструкторской документации. Ремонтные документы
ГОСТ 12.1.012-2004. Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.1-75. Система стандартов безопасности труда. Машины электрические вращающиеся. Требования безопасности
ГОСТ 12.2.040-79 <*>. Система стандартов безопасности труда. Гидроприводы объемные и системы смазочные. Общие требования безопасности к конструкции
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 52543-2006.
ГОСТ 12.2.049-80. Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования
ГОСТ 23004-78. Механизация и автоматизация технологических процессов в машиностроении и приборостроении. Основные термины, определения и обозначения
ГОСТ 23941-2002. Шум машины. Методы определения шумовых характеристик. Общие требования
ГОСТ 25032-81. Средства грузозахватные. Классификация и общие технические требования
ГОСТ 28996-91. Оборудование нефтепромысловое устьевое. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Спуско-подъемный инструмент: инструмент, используемый при спуско-подъемных операциях.
Примечание. Примером спуско-подъемного инструмента для ремонта скважин могут служить трубные и штанговые ключи.
3.1.2. Спуско-подъемное приспособление: приспособление, используемое при спуско-подъемных операциях.
Примечание. Примерами спуско-подъемных приспособлений могут служить спайдеры, элеваторы, штропы.
3.1.3. Ключ: спуско-подъемный инструмент, предназначенный для свинчивания (развинчивания) или стопорения колонн труб или насосных штанг ручным или механизированным способом.
3.1.4. Трубный ключ: ключ, предназначенный для свинчивания (развинчивания) колонн труб.
3.1.5. Машинный ключ: механизированный трубный ключ, как правило подвесной, к которому усилие для свинчивания (развинчивания) передается с помощью троса от внешнего механизма (например, гидроцилиндра или лебедки).
3.1.6. Штанговый ключ: ключ, предназначенный для свинчивания (развинчивания) колонн насосных штанг.
3.1.7. Стопорной ключ: ключ, предназначенный для стопорения колонн труб или насосных штанг при их механизированном свинчивании (развинчивании).
3.1.8. Спайдер: спуско-подъемное приспособление, устанавливаемое на устье скважины для удержания колонны труб (за наружную поверхность трубы) в подвешенном состоянии и высвобождения ее в процессе спуско-подъемных операций.
3.1.9. Элеватор: спуско-подъемное приспособление с захватом для удержания и высвобождения колонны труб или насосных штанг, подвешиваемое на подъемном крюке.
Примечание. В некоторых случаях элеватор может удерживать (либо освобождать) колонну труб, будучи установленным на устье скважины, например при попеременной работе двумя элеваторами в процессе спуско-подъемных операций.
3.1.10. Трубный элеватор: элеватор, удерживающий колонну труб.
3.1.11. Опорный элеватор: элеватор с опорным захватом.
3.1.12. Трубный опорный элеватор: опорный элеватор, удерживающий колонну труб под муфту (и) или замок.
3.1.13. Штанговый опорный элеватор: опорный элеватор, удерживающий колонну насосных штанг под подэлеваторный бурт.
3.1.14. Трубный клиньевый элеватор: элеватор с клиньевым захватом.
3.1.15. Одноштропный элеватор: элеватор, подвешенный на серьге.
3.1.16. Двуштропный элеватор: элеватор, подвешиваемый на двух штропах, надеваемых в проушины корпуса элеватора.
3.1.17. Серьга: спуско-подъемное приспособление в виде жесткой незамкнутой (подковообразной) петли, шарнирно закрепленное на изделии, подвешиваемом с ее помощью к подъемному крюку.
3.1.18. Штроп: жесткое спуско-подъемное приспособление с петлевыми элементами.
3.1.19. Однострунный штроп: штроп в виде последовательно соединенных между собой двух замкнутых петель.
3.1.20. Двухструнный штроп: штроп в виде замкнутой петли.
